便携式液压管材弯管加工工装设备

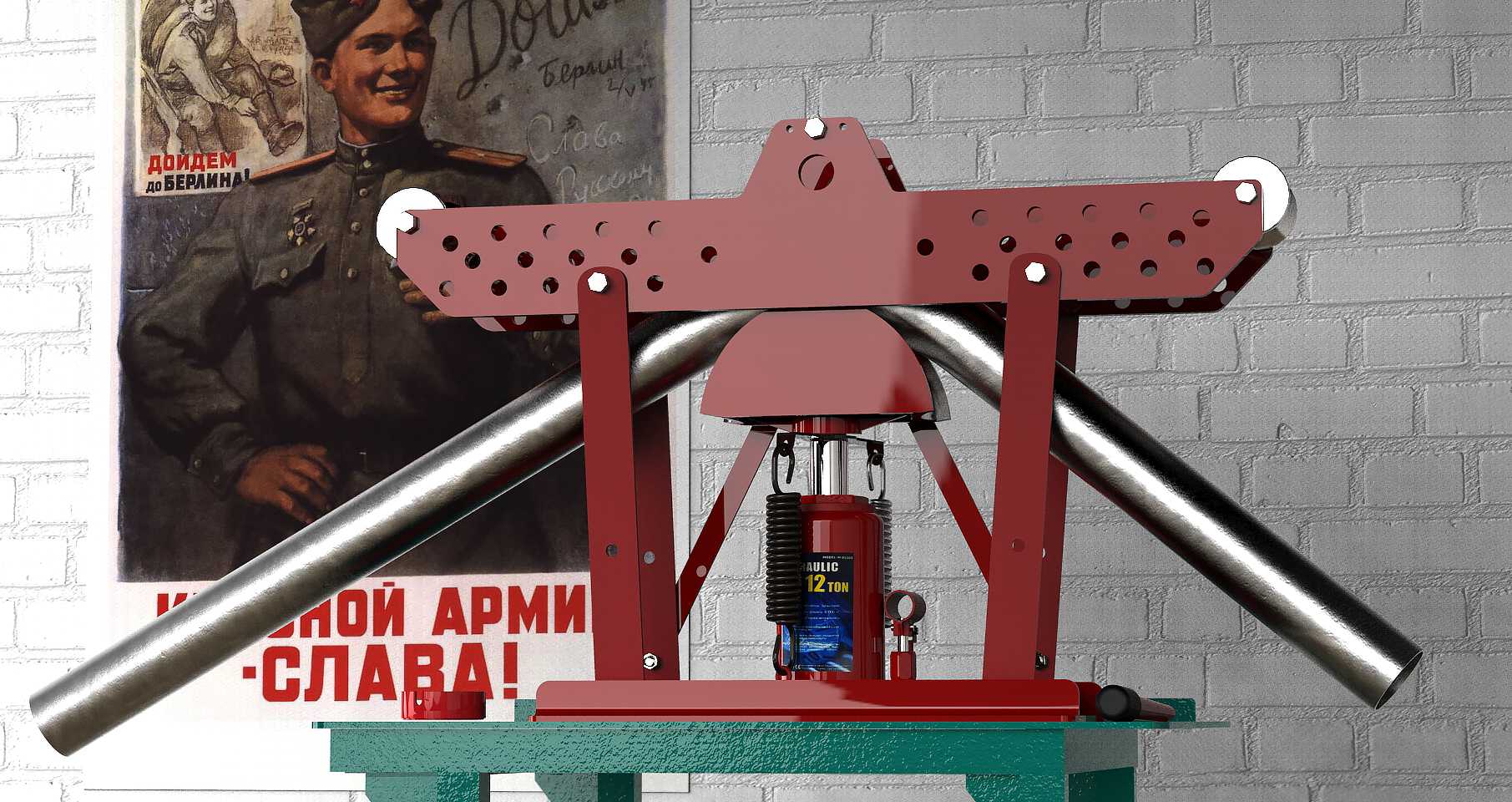

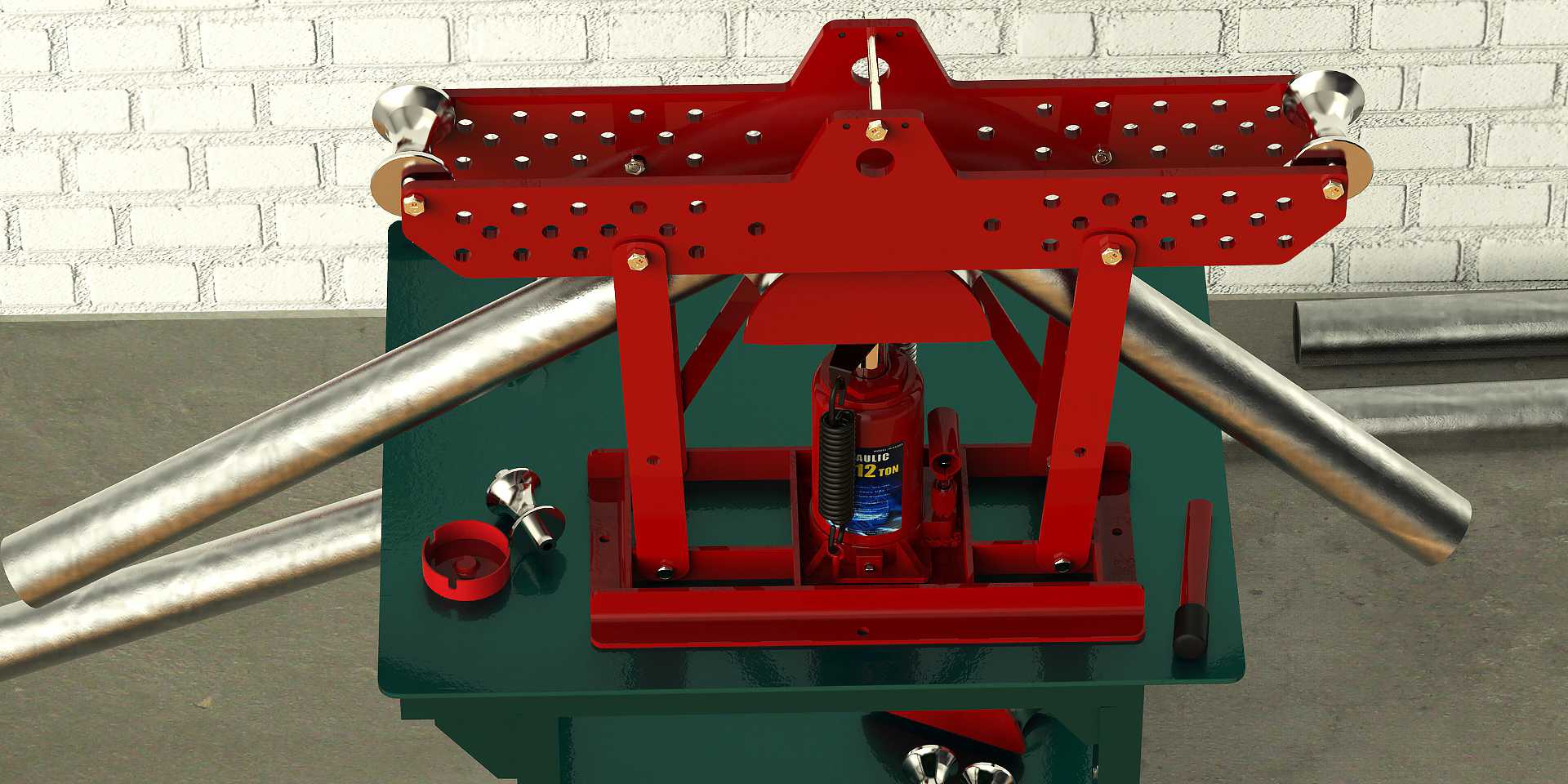

这款液压驱动的管材弯制工装，主要面向小型五金加工、现场管道铺设、护栏制作、非标框架搭建等作业场景，能够在无大型弯管设备的作业环境下，完成金属圆管的定角度弯折加工，解决了现场施工中大件管材转运至车间加工成本高、小批量弯管作业调用大型设备性价比低的痛点，尤其适合户外装修、农机维修、小型钢结构加工等灵活作业场景使用。设备核心采用集成式手动液压千斤顶作为动力输出源，相比传统机械式弯管设备，液压驱动的输出力更平稳，弯折过程中管材受力均匀，能够有效避免薄壁管弯折处出现瘪陷、开裂、褶皱等常见加工缺陷，最大可适配常规壁厚的镀锌钢管、铁管、不锈钢圆管的弯折作业，覆盖日常施工中绝大多数常用管材的加工需求。整体结构采用对称式龙门支撑设计，上部的多孔位成型横梁作为弯管的受力支撑座，不同间距的孔位可以适配不同弯折半径、不同管径的加工需求，作业时仅需更换对应规格的成型顶头，调整支撑滚轮的安装孔位，即可快速切换加工规格，无需复杂的调校步骤，单人即可完成全部操作。两侧的倾斜支撑臂采用加厚型钢焊接成型，与底部的安装底座形成稳定的三角受力结构，能够承受液压输出的数吨压力而不发生形变，作业时可通过底部预留的安装孔位将设备固定在工作台或者平整的水泥地面上，避免弯管作业时设备移位引发的加工误差或者安全隐患。设备的整体外形紧凑，占地面积不足0.5平方米，总重量控制在单人可短距离转运的范围内，无需外接电源或者气源，仅靠手动压动液压杆即可完成全部弯管动作，在无供电的野外作业场景下也能正常使用。设计过程中充分考虑了作业的便捷性，液压单元采用快装式结构，后期维护时可快速更换密封件或者补充液压油，上部的支撑滚轮采用带轴承的转动结构，弯管过程中滚轮随管材进给同步转动，能够有效减少管材表面的划伤，保证弯折后管材的外观质量。横梁上的孔位按照常用弯管半径做了等距排布，作业人员可根据需要的弯折角度，配合外置角度测量工具精准控制弯折行程，加工出的管材角度误差可控制在1度以内，满足绝大多数施工场景的精度要求。不同于大型数控弯管设备，这款工装没有复杂的电控系统，整体结构简单可靠，故障率极低，即使没有专业设备操作经验的作业人员，经过简单的说明指导即可上手操作，非常适合小型加工门店、流动施工班组作为常备加工工具使用。
