六十三毫米透明真空吸盘结构设计

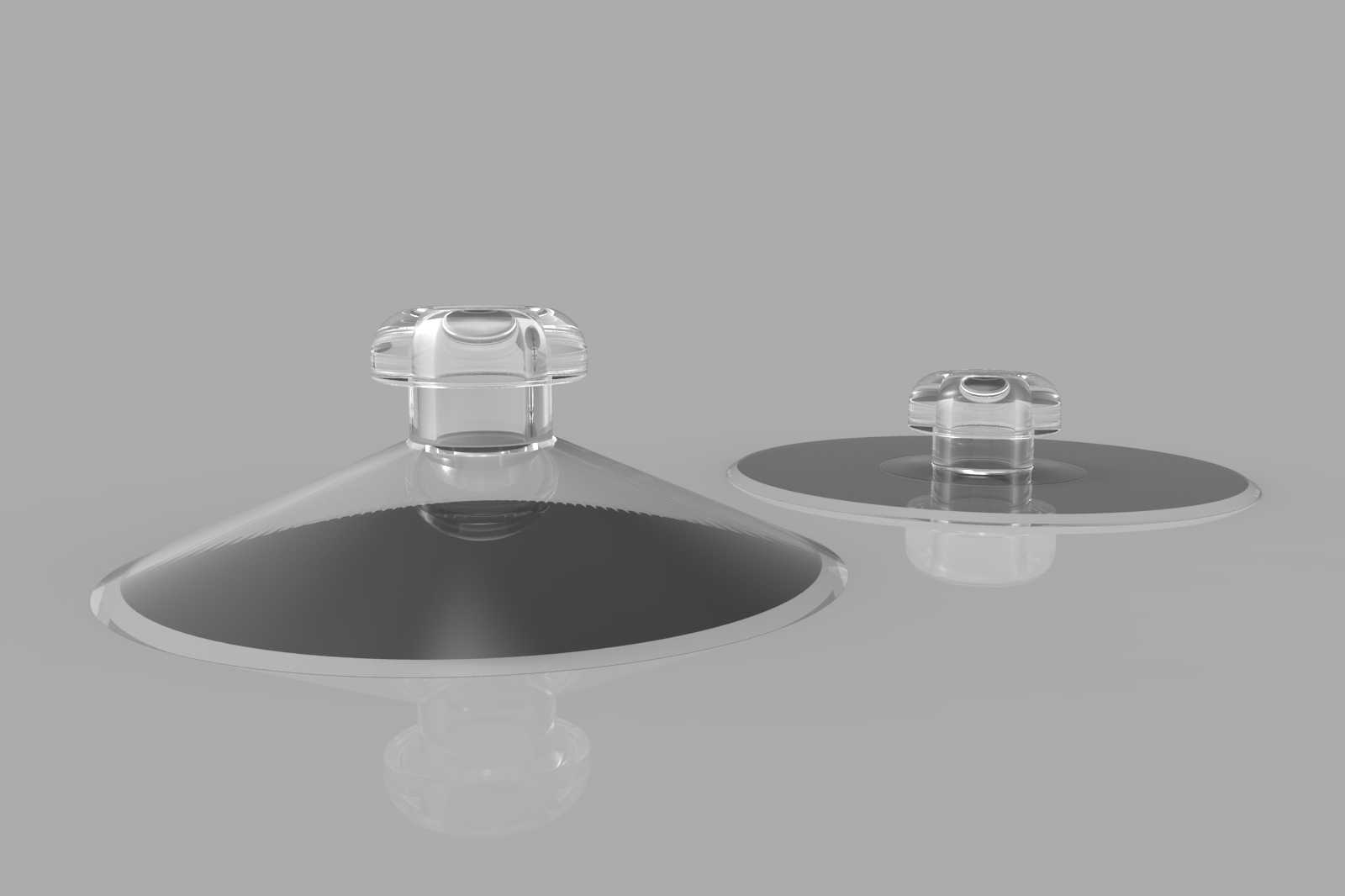

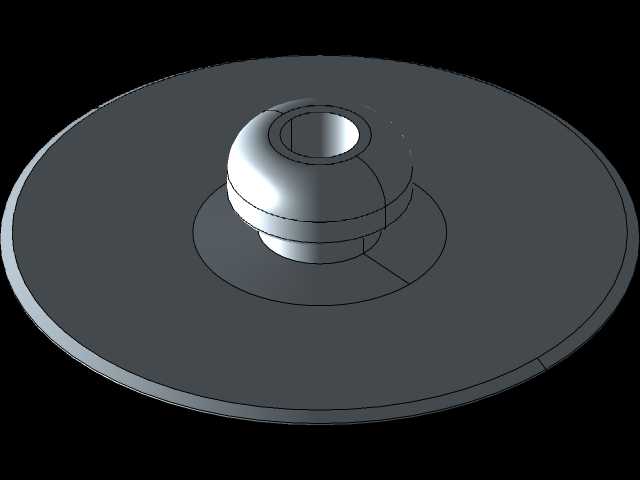

这款63mm规格的透明吸盘，是气动吸附系统中常用的末端执行配件，广泛应用在轻工搬运、家居收纳、广告固定、小型物料移送等多个场景中。在轻工生产线上，这类吸盘可以配合简易气动回路，完成光滑表面工件的短距离移送，比如玻璃薄片、亚克力板材、光滑塑料外壳的拾取与放置，不会对工件表面造成刮擦损伤；在日常家居场景中，它可以作为无痕固定配件，用来挂载小型置物架、装饰挂件，不需要在墙面钻孔破坏饰面，拆卸后也不会残留胶痕；在商业展示场景中，这类吸盘可以固定POP海报、展示标牌，适配玻璃展柜、光滑瓷砖墙面等多种安装基面，拆装调整都十分便捷。从功能特性来看，这款吸盘采用软质透明材质制作，盘面边缘做了薄化过渡处理，和光滑基面接触时可以充分排出盘面与基面之间的空气，依靠内外气压差形成稳定的吸附力，顶部的连接头做了加厚加强结构，既可以作为受力点连接外部拉杆或者挂接结构，也能避免提拉时盘面受力撕裂，提升整体的使用寿命。设计过程中，重点考量了盘面的贴合度与受力分布，将盘面设计为平缓的锥面形态，当按压顶部接头时，锥面可以从中心向外逐步贴合基面，顺畅排出内部空气，避免出现空气残留导致吸附力不足的问题；接头部分做了环形防滑结构，既方便手动按压排气，也能在连接外部杆件时增加摩擦力，防止连接滑脱。外形尺寸上，吸盘整体盘面直径为63mm，这个尺寸可以在保证足够吸附接触面积的同时，不会占用过多安装空间，适配多数小型固定与移送场景的安装边界；盘面的厚度从中心向边缘逐步递减，中心连接位置厚度充足，可以承受较大的提拉拉力，边缘厚度较薄，能够更好地贴合带有微小弧度的光滑基面，提升吸附的适配性；顶部接头的外径与高度做了适配性设计，既可以匹配常见的挂扣、连杆配件，也不会因为接头过高影响吸盘的按压排气操作。整体结构没有多余的复杂零件，依靠自身结构形变就能完成吸附固定，使用时不需要额外的辅助配件，操作简单便捷，同时透明的材质可以直观观察盘面与基面的贴合情况，及时发现空气残留问题，保证吸附的稳定性。
