垂直PCB安装2mm尖端插孔测试连接端子

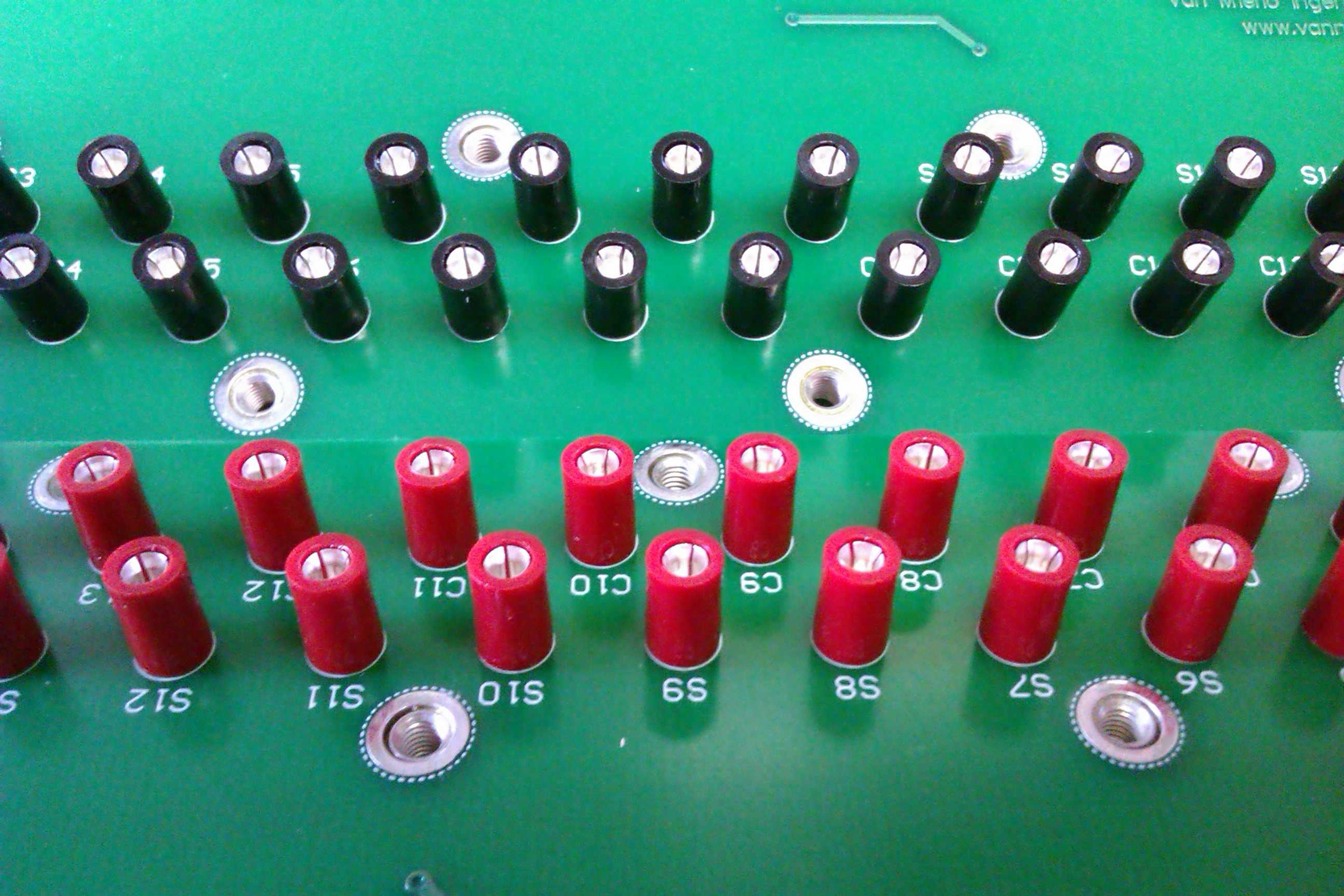

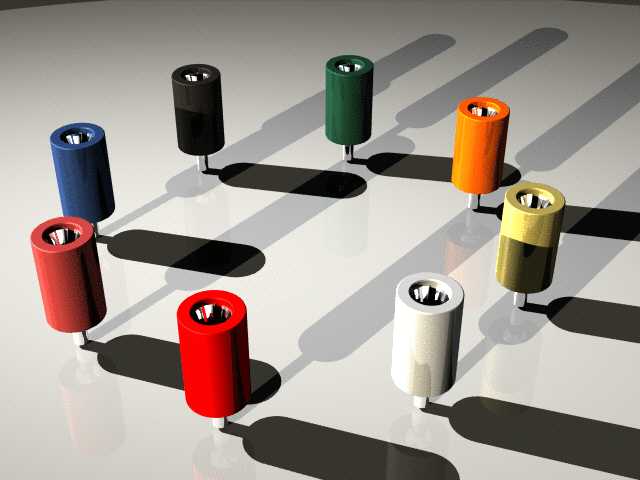

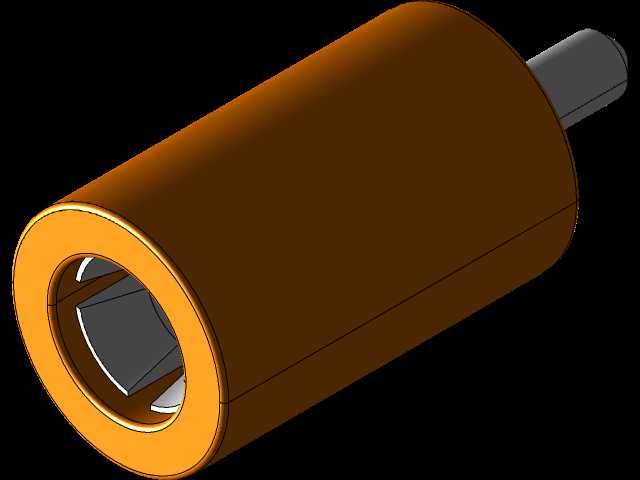

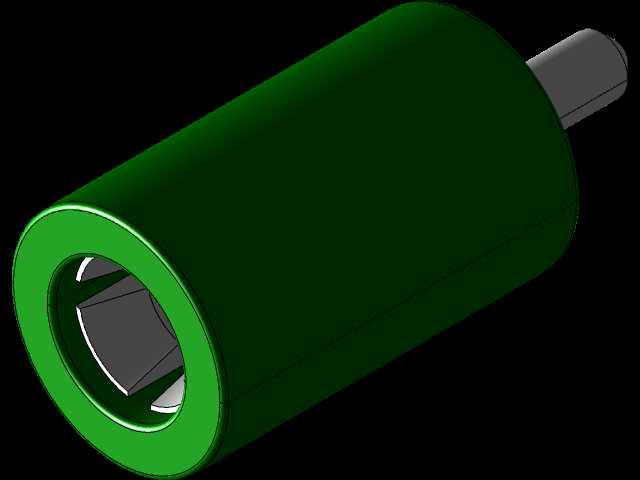

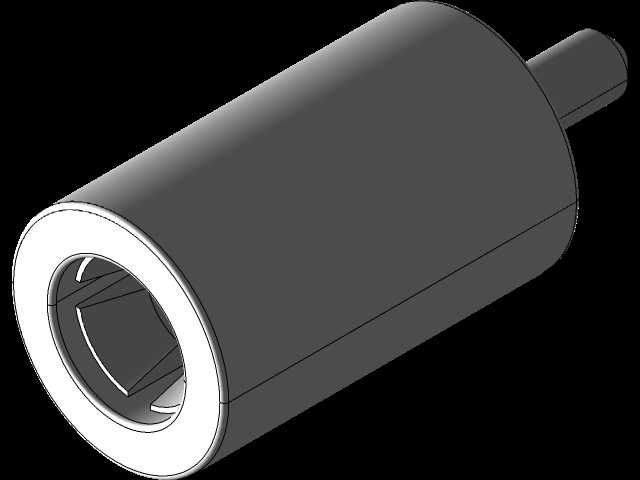

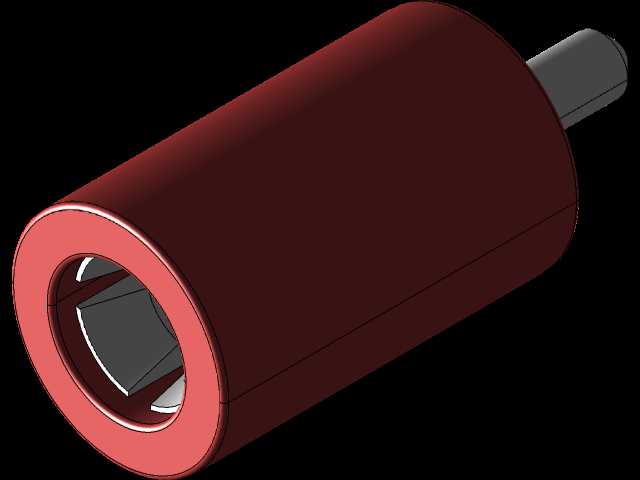

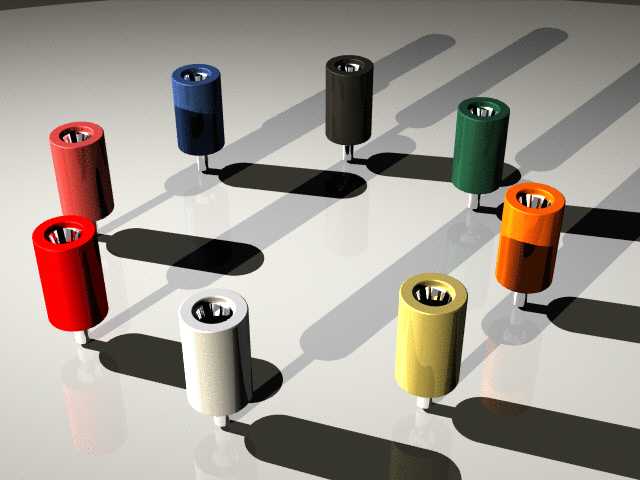

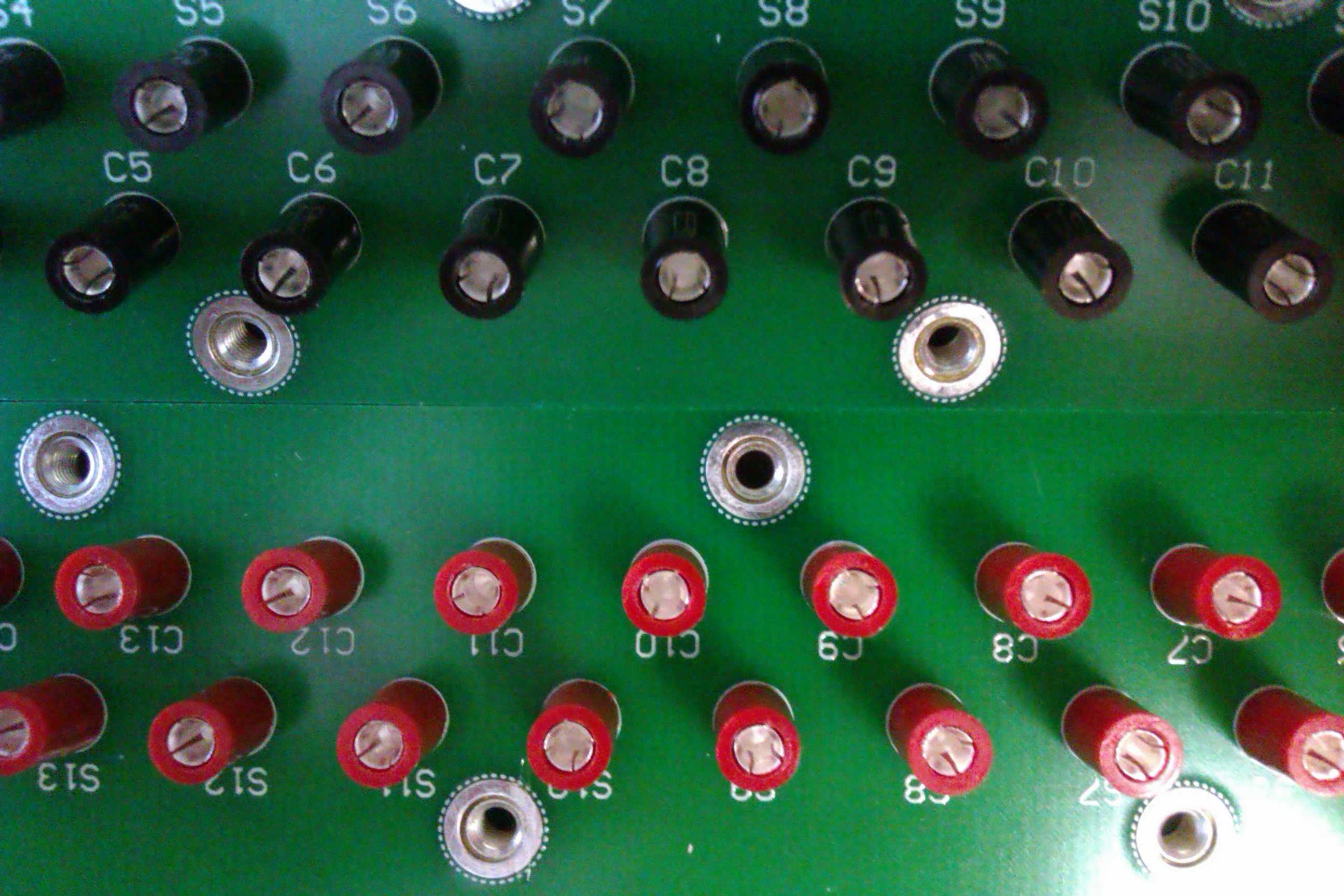

这类垂直PCB安装的2mm尖端插孔测试连接端子，是电子测试与板级信号连接场景中常用的接触连接件，广泛应用于实验室测试治具、工业控制板卡调试、通信设备信号检测、电源模块临时接电等场景，能够为测试探针、外接导线提供稳定的插接接触界面，避免板载焊盘反复插接造成的磨损损伤，同时也可作为板间临时信号传输的接插节点，满足小电流信号传输、测试点位快速接驳的实际使用需求。产品采用单引脚垂直插装的结构设计，主体为圆柱形绝缘基座搭配中心金属插孔接触件，绝缘基座提供足够的结构强度与绝缘防护，中心插孔采用弹性接触结构，能够与适配的2mm测试插头形成可靠的低阻接触，保证信号传输的稳定性与测试数据的准确性，多色绝缘外壳的设计能够帮助操作人员快速区分不同功能的测试点位，比如区分电源正负极、不同信号通道、接地回路等，大幅降低调试与接线过程中的错接风险。在设计过程中，这类端子充分考虑了PCB板载安装的空间限制与接插操作的人机需求，整体高度控制在7.92mm，主体直径4.78mm，不会占用过多板上立体空间，能够适配高密度布板的PCB安装场景，安装引脚直径1.32mm，匹配常规PCB过孔设计参数，插装后可通过波峰焊或手工焊完成固定，引脚长度经过优化，既能够保证焊接时的焊锡浸润深度，也不会在PCB背面形成过长的引脚突出，避免与其他板下结构产生干涉。端子的插孔深度与接触弹片的弹力经过反复调校，既能够保证插头插入后有足够的保持力，不会在测试过程中出现松脱断连的情况，也不会因为插拔力过大造成操作不便或者插孔结构变形，绝缘基座的材质选用耐温、绝缘性能优异的工程塑料，能够承受焊接过程中的高温冲击，长期使用也不会出现绝缘性能下降、基座开裂等问题。不同颜色的基座对应不同的物料型号，能够覆盖不同的测试点位标识需求，在批量组装的治具与板卡上，通过颜色区分可以大幅提升装配与检修的效率，减少人工识别的误差。这类端子的接触件采用高导电率的金属材质，表面做了防氧化处理，长期暴露在使用环境中也不会出现接触电阻升高的问题，能够保证长期反复插拔后的接触可靠性，满足工业场景下长期使用的耐久性要求。
