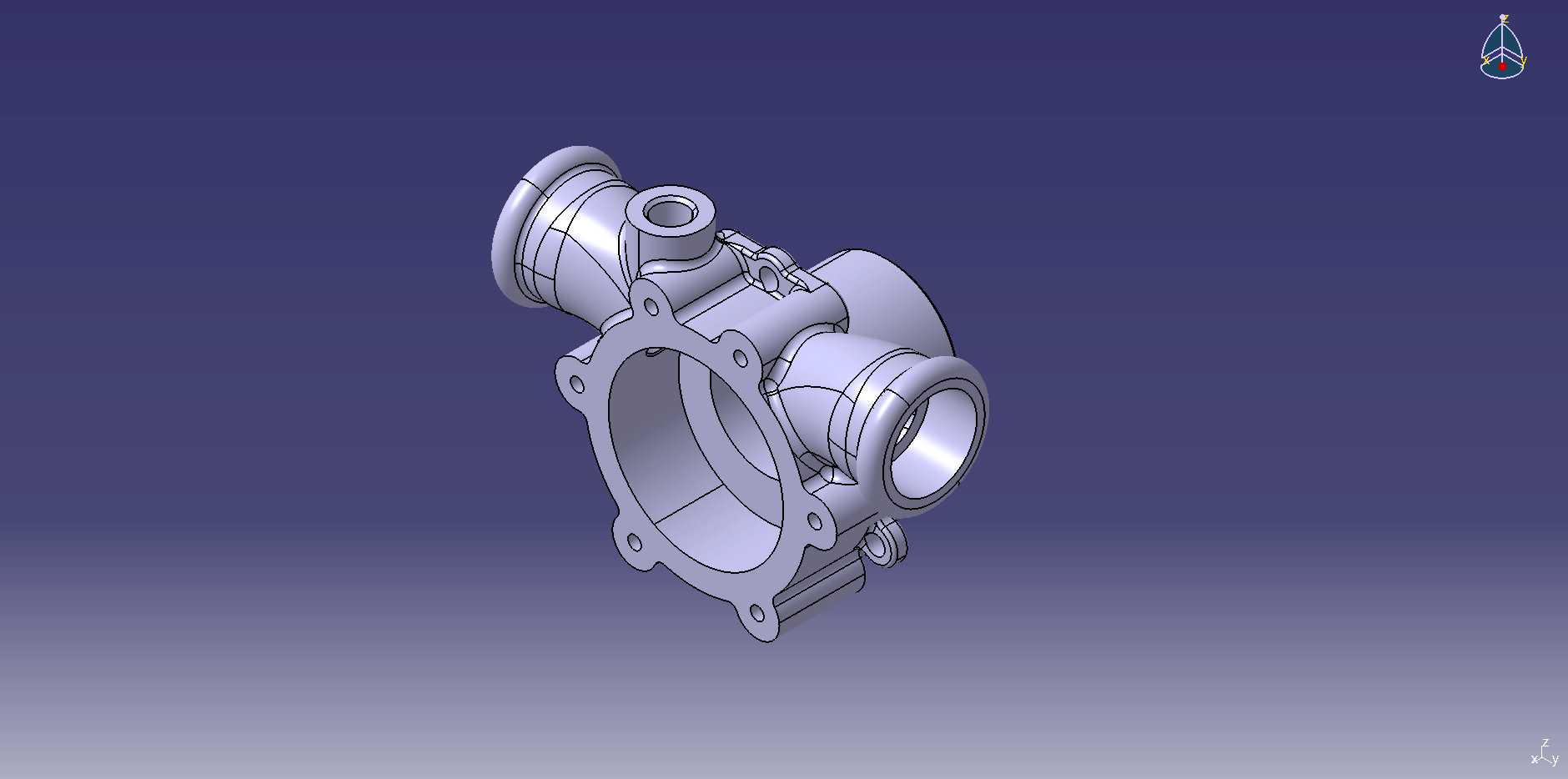

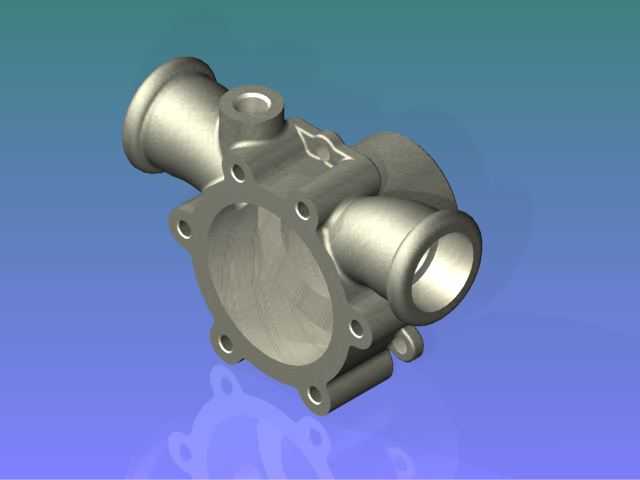

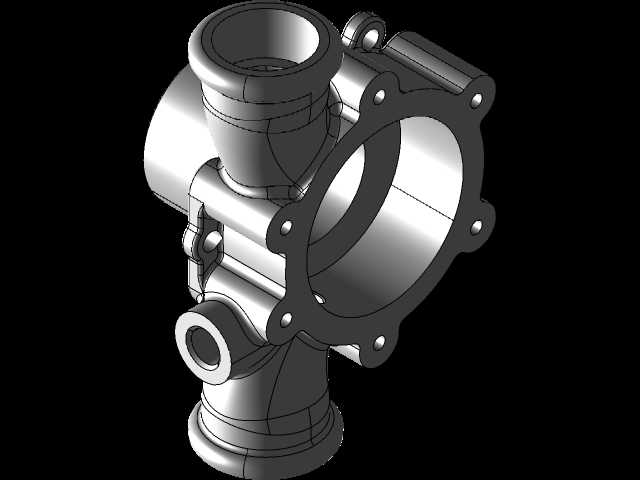

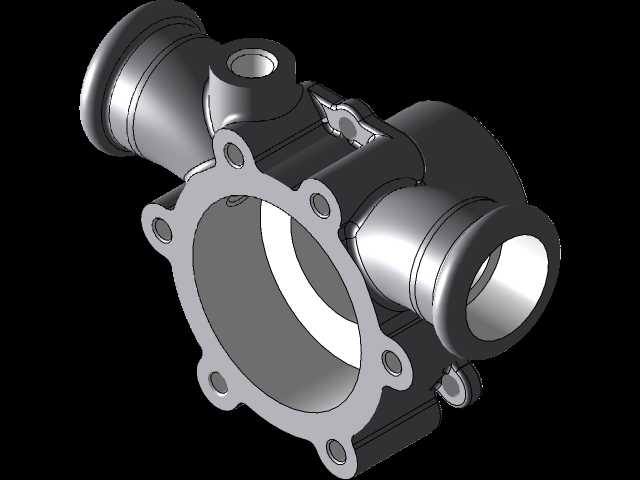

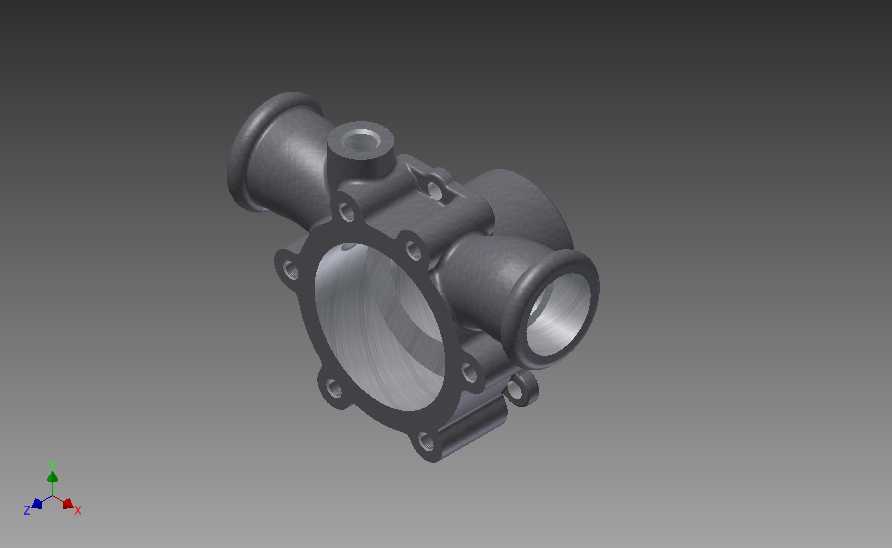

叶片泵波巴蜗壳液压铸件结构设计

该蜗壳是叶片式液压泵的核心承压导流部件，主要应用于中高压液压传动系统中，常见于工程机械行走驱动回路、工业设备液压动力单元、机床液压进给系统等场景，承担着将叶轮输出的高速流体动能有序转化为压力能，同时平顺引导介质流向输出管路的关键作用，是决定液压泵容积效率与运行稳定性的核心结构件。从功能特性来看，该蜗壳采用多流道集成式结构设计，主体为环形渐变扩容腔体，能够匹配叶轮的圆周出流方向，沿流道逐步扩大过流截面积，最大限度降低流体在腔体内的湍流损耗与压力脉动，减少泵组运行过程中的振动与流体噪声。壳体上集成了两个大口径直通式进出流接口，接口端部采用光滑过渡的圆弧唇边结构，既能够保证与外部管路对接时的密封贴合度，也能避免接口处的流道突变造成局部压损；壳体侧面预留的小型凸台接口可用于连接压力检测、溢流保护等辅助液压元件，无需额外在管路上加装转接件，有效缩减液压系统的整体安装空间。在设计思路上，该蜗壳充分兼顾了承压性能与轻量化需求，主体腔体采用不等壁厚设计，高压侧区域适当增加壁厚以抵抗长期交变油压带来的结构应力，低压侧及安装法兰区域在保证结构刚度的前提下做了减薄处理，避免不必要的材料冗余。壳体端面的安装法兰采用均匀分布的螺栓孔布局，能够保证与泵体端盖、叶轮组件装配时的压紧力均匀分布，杜绝长期运行后因压紧力不均造成的端面渗漏问题；法兰与腔体的衔接位置全部采用大圆角过渡结构，有效消除铸件内部的应力集中点，避免油压反复冲击下出现结构裂纹。从安装边界来看，该蜗壳的进出流接口轴线呈垂直分布，能够适配直角布局的管路安装空间，安装法兰的螺栓孔位采用标准化跨距设计，可直接同系列规格的叶片泵组件通用互换；壳体外部的加强筋沿流道走向布置，既能够提升腔体的抗形变能力，也可作为安装过程中的对位基准，方便装配时快速找准安装方位，降低现场装配的对位难度。该结构经过流道仿真优化，能够在额定工作压力区间内保持流畅的介质通流状态，有效减少液压油在腔体内的沿程阻力，提升液压泵的整体能量转换效率。
