小型活塞式机油泵三维结构设计

　　在常规中小型机械设备的润滑系统里，这类活塞式油泵的应用场景十分普遍，不管是普通机床的主轴润滑回路、小型内燃机的机油供给单元，还是通用工业设备的稀油润滑站点，都能见到这类结构紧凑的供油部件的身影。它的核心实际用途，是在系统运转过程中持续建立稳定油压，将储油腔里的机油加压输送到各个需要润滑的摩擦副位置，在相对运动的零件接触面之间形成均匀的油膜，避免金属部件直接干磨造成的磨损加剧、温度异常升高问题，同时还能带着摩擦产生的微小金属碎屑回流到过滤单元，顺带带走部分摩擦热量，维持整套运动机构的运行稳定性。

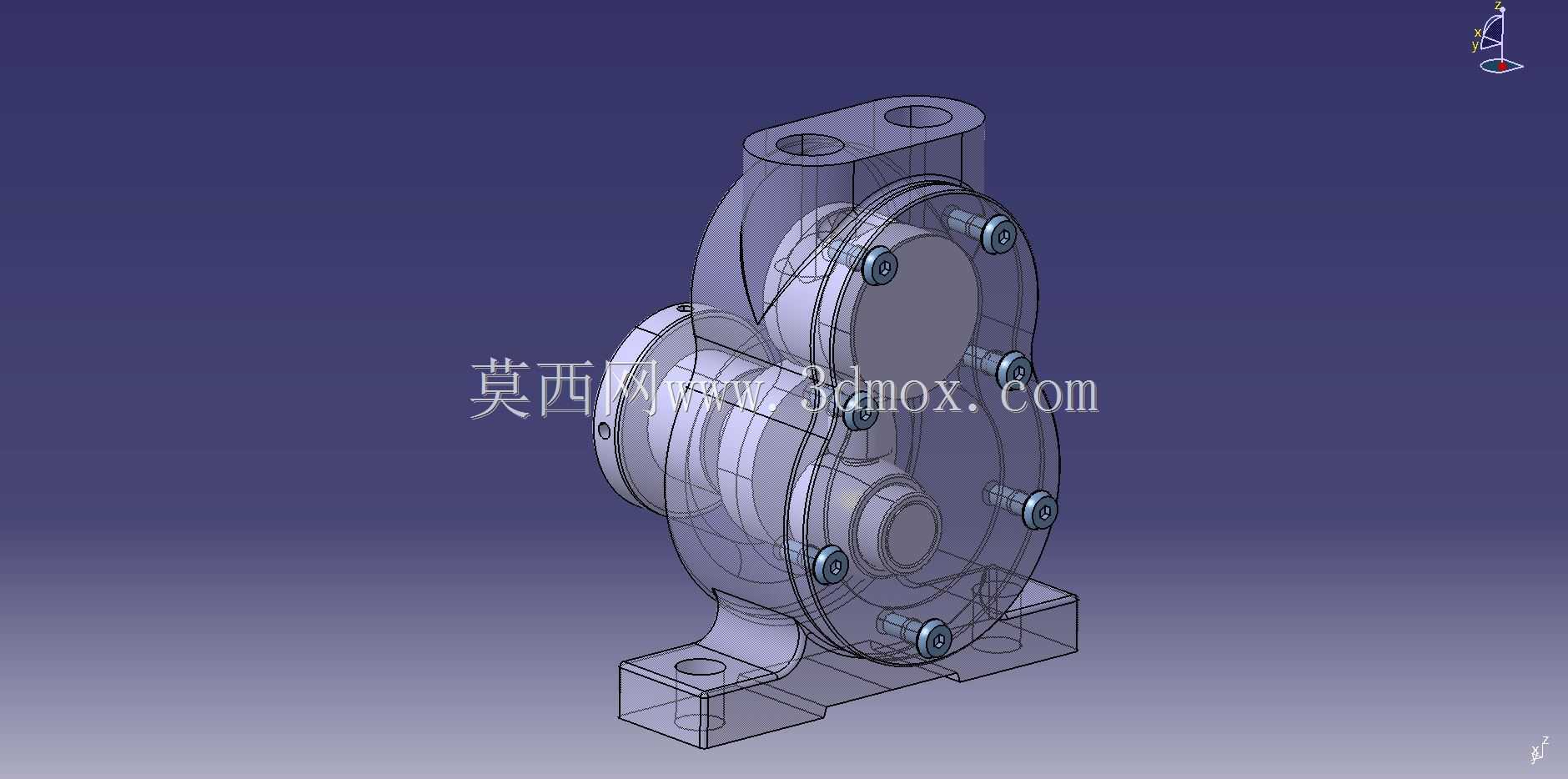

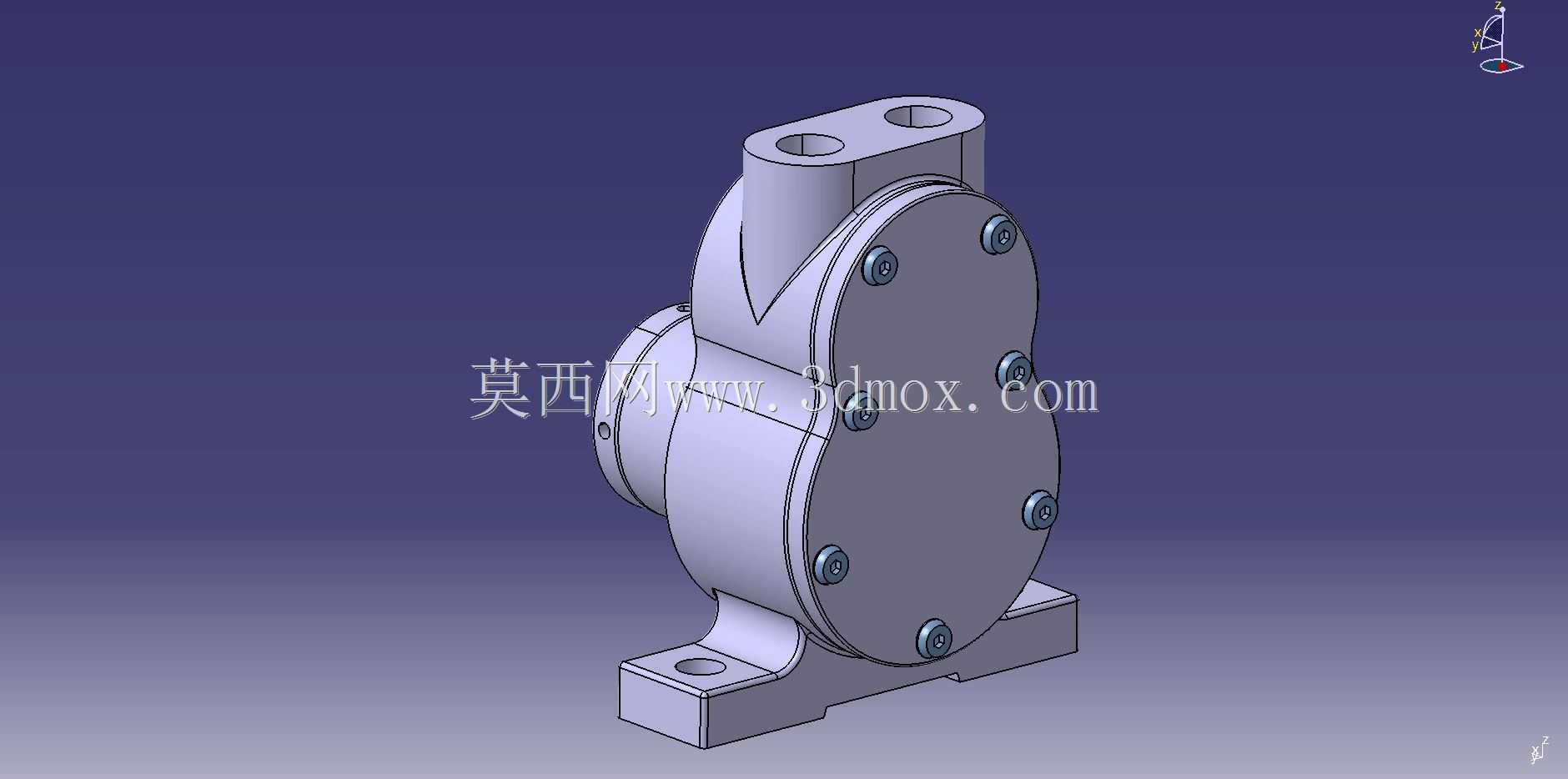

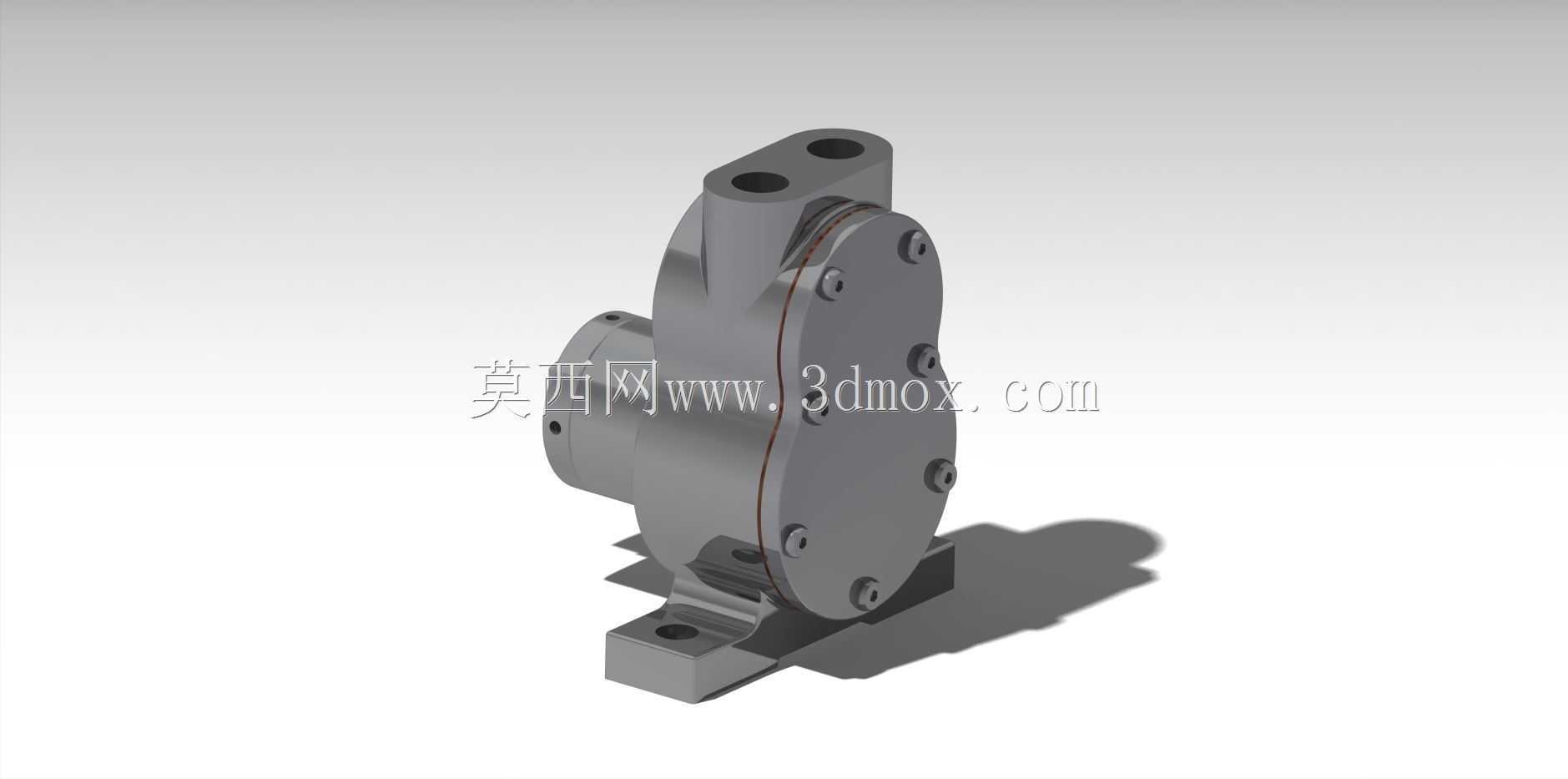

　　从功能特性来看，这款活塞式油泵采用偏心结构驱动活塞做往复运动，通过泵腔容积的周期性变化完成吸油、压油的工作循环，相比齿轮式油泵，它对机油清洁度的耐受度更好，在含有少量微小杂质的润滑工况下不容易出现齿面卡滞的问题，输出油压的脉动幅度控制在合理区间，能够满足中小型润滑系统的压力需求。泵体本身集成了安装底座，进出油口采用同端向上布置的结构，管路连接时不需要额外做复杂的转向适配，端盖通过周向均匀分布的紧固件和泵壳连接，密封面之间预留了密封垫片的安装槽位，能够有效避免加压状态下的机油渗漏问题。

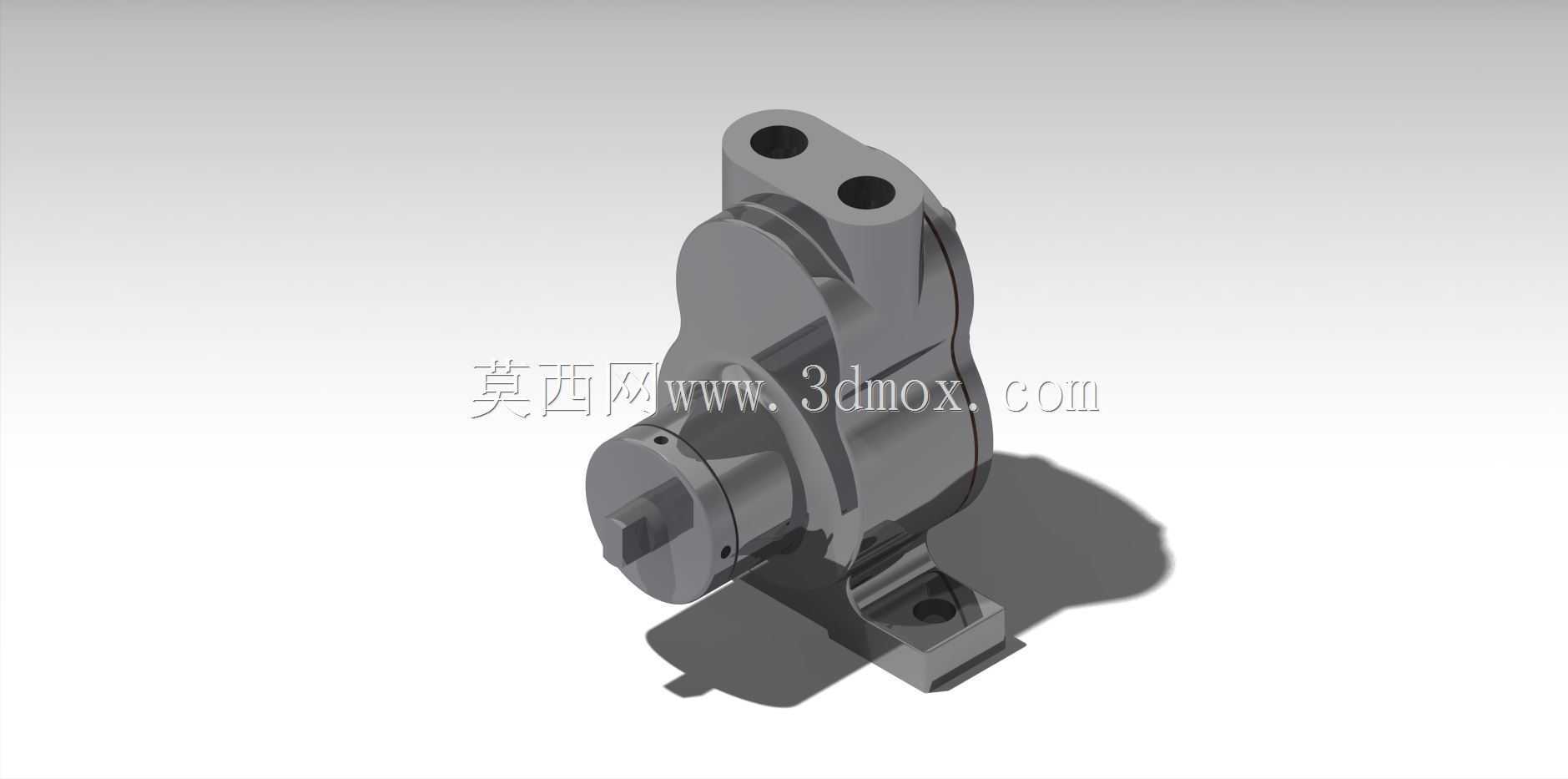

　　做这款结构的三维设计时，首先要敲定的是活塞的行程与缸径参数，这两个尺寸直接决定了泵的额定供油量，需要匹配目标应用场景的润滑油需求量，避免供油量不足导致润滑失效，或是供油量过大造成功率浪费。泵壳的内部型腔要和活塞的运动轨迹完全同轴，设计时要预留合理的配合间隙，间隙过大会造成内泄严重、油压建立不足，间隙过小则会在热胀状态下出现活塞卡滞，尤其是设备冷启动到工作温度的区间，金属部件的热膨胀量要提前纳入尺寸公差的考量范围。驱动端的轴伸位置要设计可靠的轴封结构，防止机油顺着转轴向外渗漏，同时轴承位的同轴度公差需要严格控制，避免转轴运转时出现偏磨，缩短部件的使用寿命。

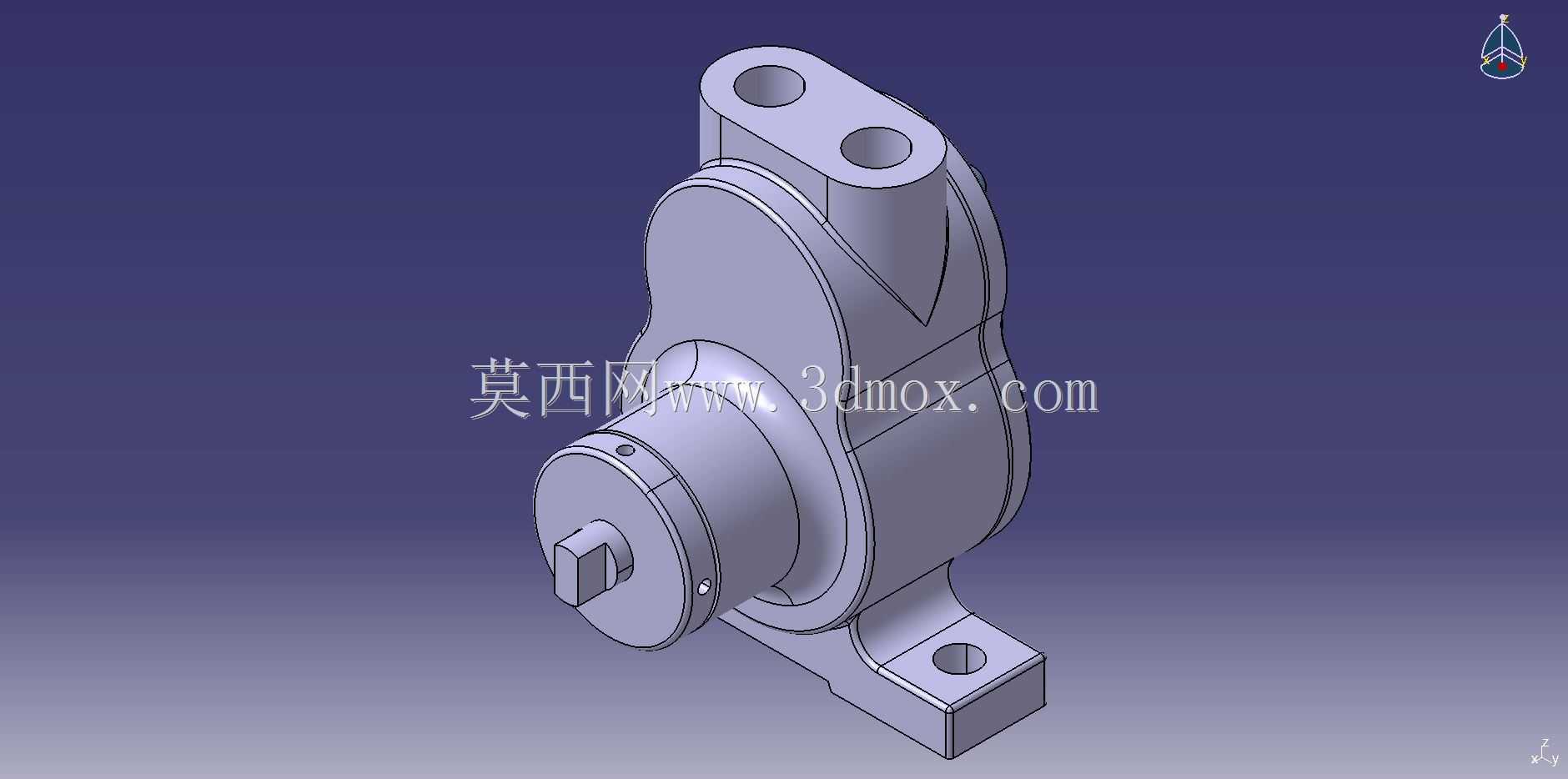

　　安装边界方面，底部的安装座设置了两个对称的安装通孔，孔位间距按照通用小型泵类的安装规范设计，能够直接适配多数设备预留的泵安装位，不需要额外做转接支架。泵体的整体外轮廓没有突兀的外伸结构，最大宽度控制在安装座的宽度范围内，安装时周边预留10mm左右的操作空间就可以满足紧固件拆装、管路连接的需求，进出油口的接口尺寸采用通用的管螺纹标准，能够和常规的润滑系统管路直接匹配，不需要单独定制转接头。泵体的重心落在安装座的支撑面范围内，运转时的振动幅度很小，安装时不需要额外做加强固定结构，普通的螺栓锁紧就可以满足长期运行的稳定性要求。

　　在细节结构处理上，泵壳的外壁做了适当的厚度过渡，在进出油道的位置做了圆弧过渡处理，避免油道内出现直角造成的液流阻力增大，减少机油流动过程中的压力损失。端盖上的紧固件孔位做了沉头设计，螺栓锁紧后端面不会突出端盖表面，不会和周边的其他部件产生干涉。活塞的往复运动面设计了油环槽，能够储存少量机油实现自润滑，减少活塞和缸壁之间的摩擦阻力，同时提升密封性能。整个泵体的结构没有复杂的异形曲面，不管是三维建模过程中的特征绘制，还是后续实际生产的铸造、机加工环节，都具备很好的工艺性，不需要特殊的加工设备就可以完成制造，后期维护时只需要拆开端盖就可以检查内部活塞、密封件的磨损情况，维护操作十分便捷。
