六米直径环形抛物面太阳能聚光装置

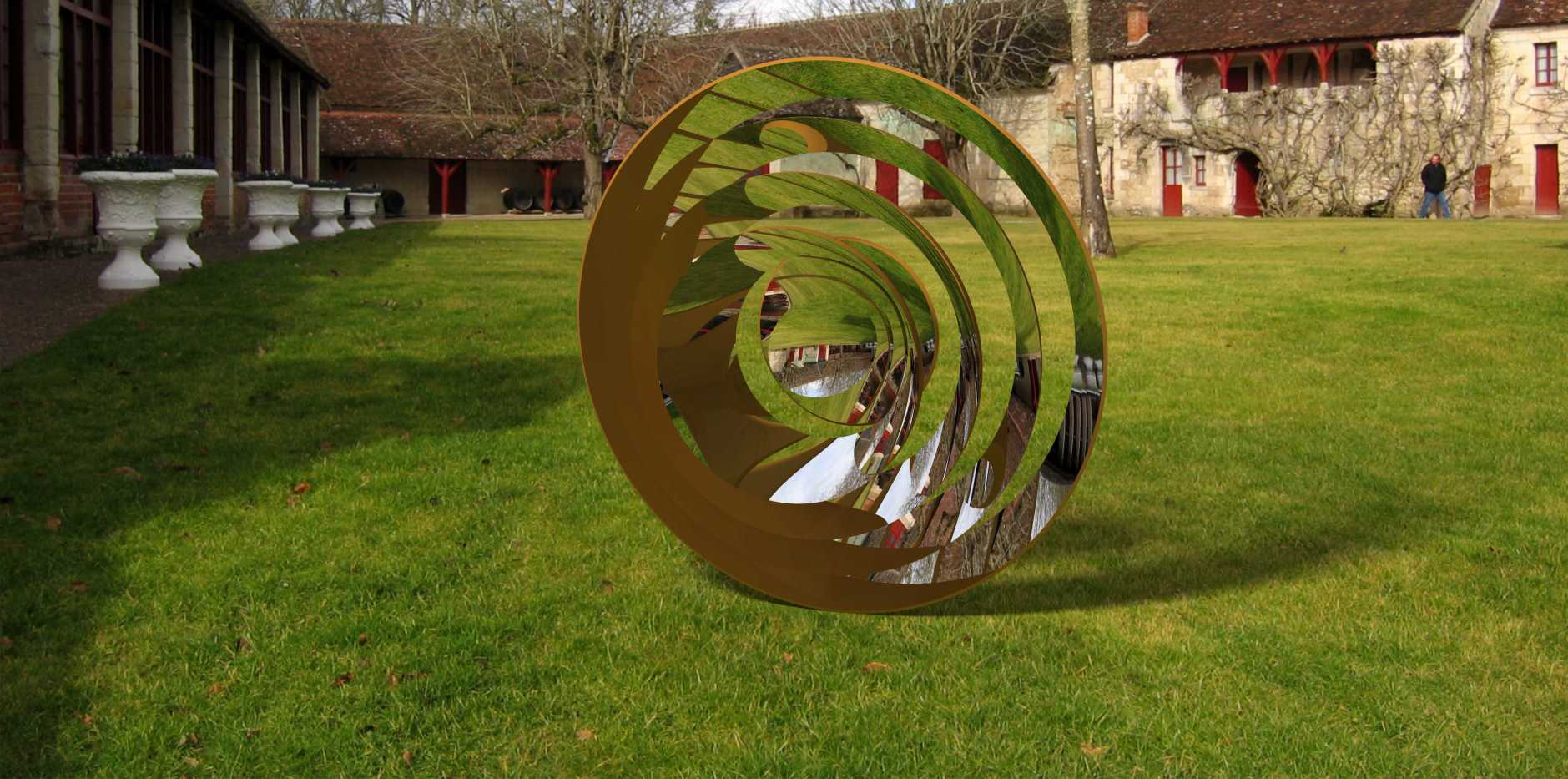

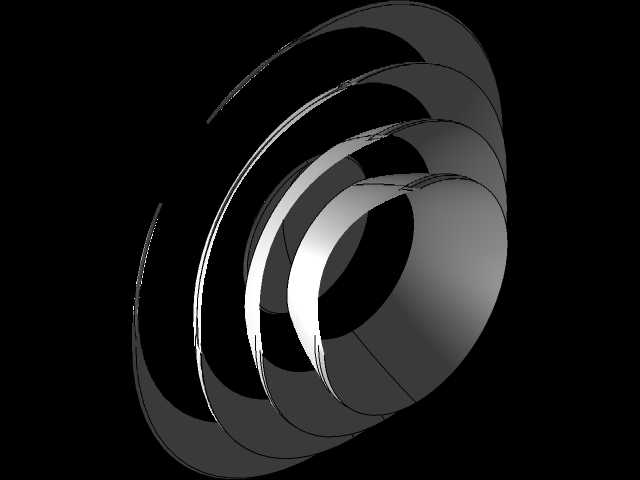

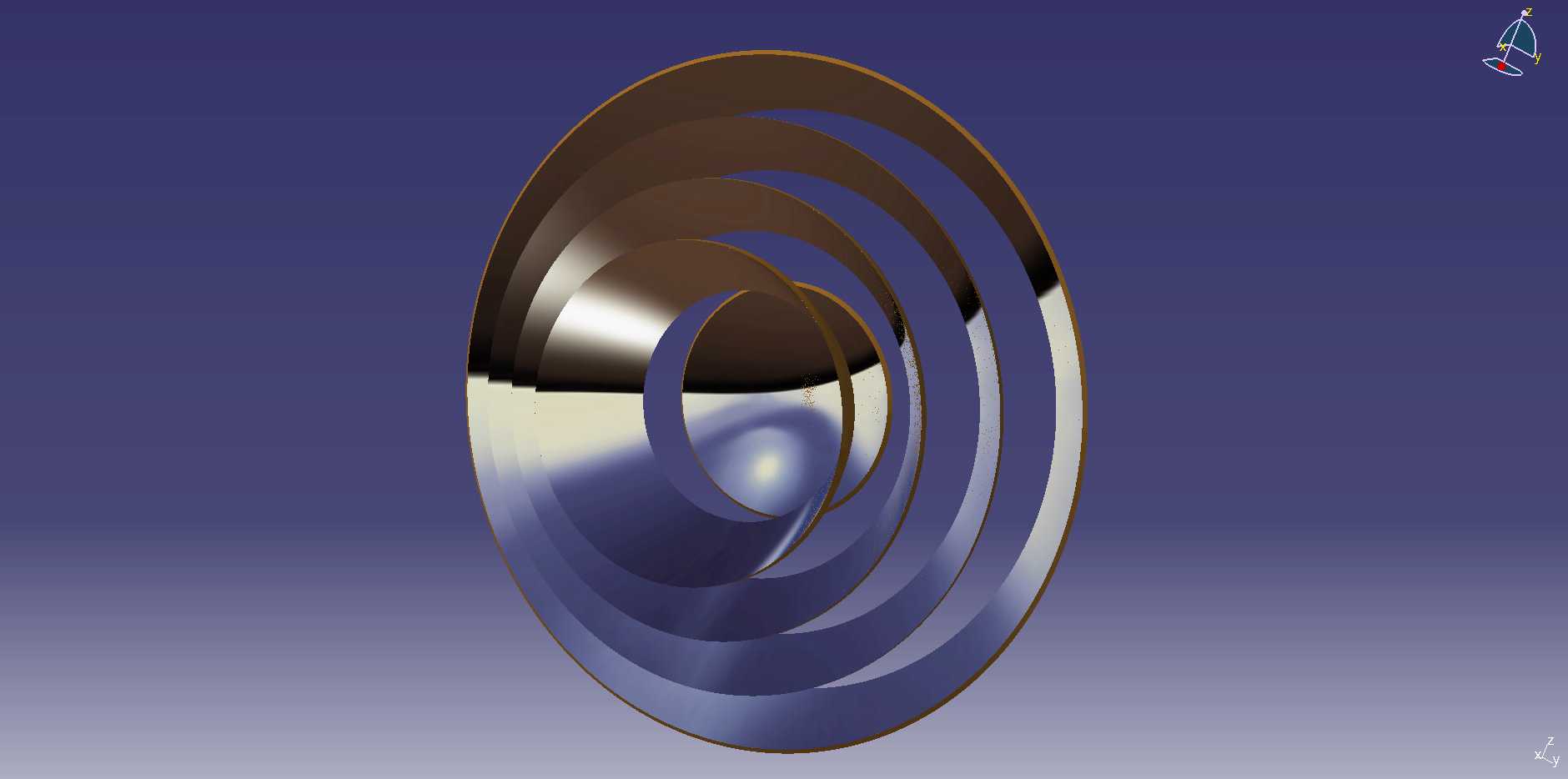

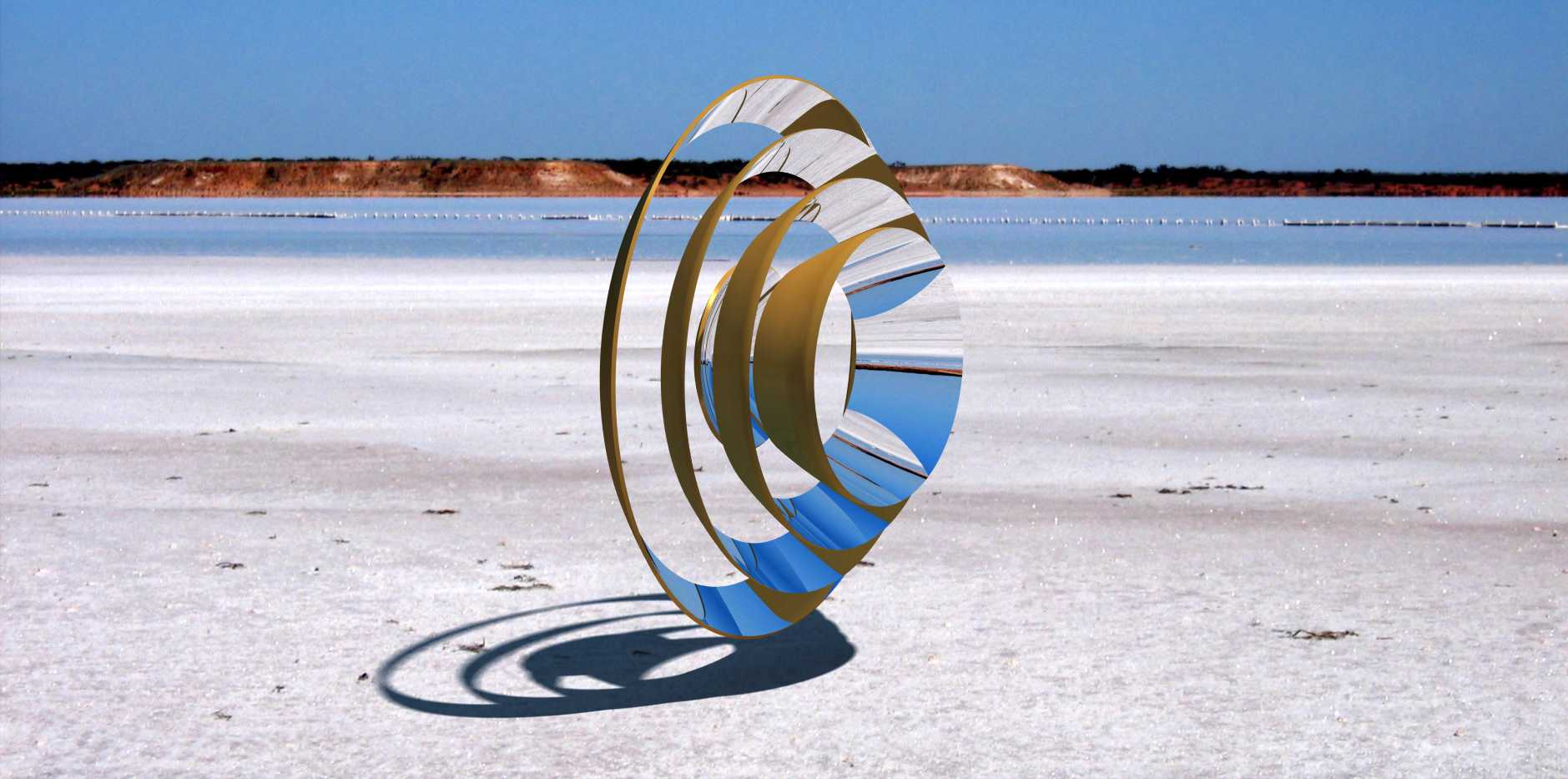

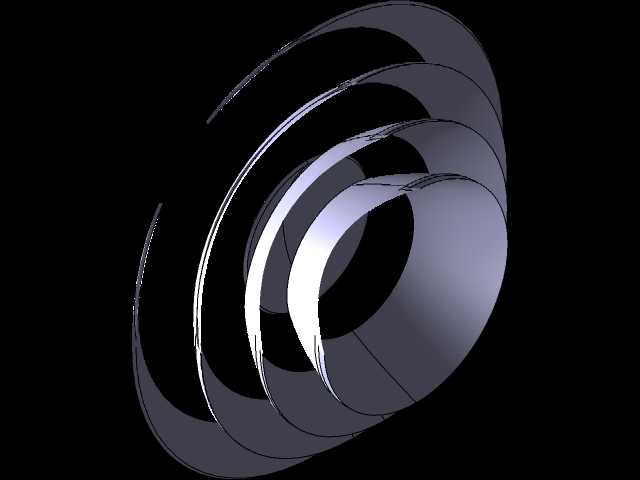

这款环形阵列式太阳聚光镜，主要面向分布式太阳能光热利用、偏远地区离网光伏增效、小型太阳能热发电实验场景设计，可作为太阳能集热系统的前端聚光核心部件，也可适配太阳能光催化反应、太阳能海水淡化等需要高密度均匀辐照的科研与民用场景，能够在开阔平地、屋顶平台等多种户外场地部署，为后端的能量接收转换模块提供稳定的高倍聚光太阳能输入。该装置的核心功能是通过多段反射镜面的协同作用，将大范围入射的平行太阳光精准汇聚到预设的接收区域，相比传统单抛物面聚光镜，它采用五段独立的抛物线段沿环形轨迹阵列排布的结构，有效降低了单块镜面的加工成型难度，同时大幅提升了装置整体对强风载荷的耐受能力，在户外大风环境下的结构形变更小，聚光精度稳定性更优；此外这种分段环形结构能够有效缩小聚光过程中产生的阴影区域，减少光线遮挡带来的能量损失，提升太阳能的收集利用效率，同时它的结构特性允许后端接收器采用球形结构，无需复杂的双轴追日精准校准即可获得稳定的聚光光斑，降低了整套系统的追日机构成本与调试难度。在设计思路上，该装置摒弃了传统整面式抛物面聚光镜的厚重结构，采用环形分层的镂空式框架设计，在保证整体结构刚度的前提下大幅降低了装置自重，减少了支撑结构的载荷要求；每一段抛物线段的曲率都经过精准计算，确保所有镜面反射的光线都能汇聚到中心预设的球形接收区域，各段镜面采用独立模块化安装设计，单块镜面损坏后可单独更换，无需拆解整个装置，大幅降低后期运维成本。该聚光镜整体外径为六米，安装时仅需在中心区域设置支撑基座，环形外圈可采用轻量化斜拉支撑结构，整体安装占地边界直径约六点五米，垂直方向安装高度可根据后端接收器的尺寸在一点二米至一点八米区间灵活调整，适配不同规格的集热、发电接收模块；装置整体采用低风阻的环形镂空结构，风阻系数远低于同直径的整面式聚光装置，可抵御十二级强风的冲击，适合在西北戈壁、沿海滩涂等多风的太阳能资源丰富区域部署使用，能够在长期户外运行过程中保持稳定的聚光性能，为后端能量转换模块提供持续可靠的高密度太阳能输入。
