液压泵马达摆线凸轮结构设计

在液压传动系统的实际应用场景中，摆线凸轮作为液压泵马达的核心做功部件，直接决定了整套液压动力单元的容积效率与运行稳定性，这类部件广泛应用于工程机械行走驱动、工业设备液压动力站、农机液压转向系统、矿山设备液压支护等对动力输出平顺性有严苛要求的工况中，能够在高压油液的持续作用下，将液压能稳定转化为旋转机械能输出，或是在泵工况下将旋转机械能转化为液压能，为整套液压回路提供稳定的压力油源。

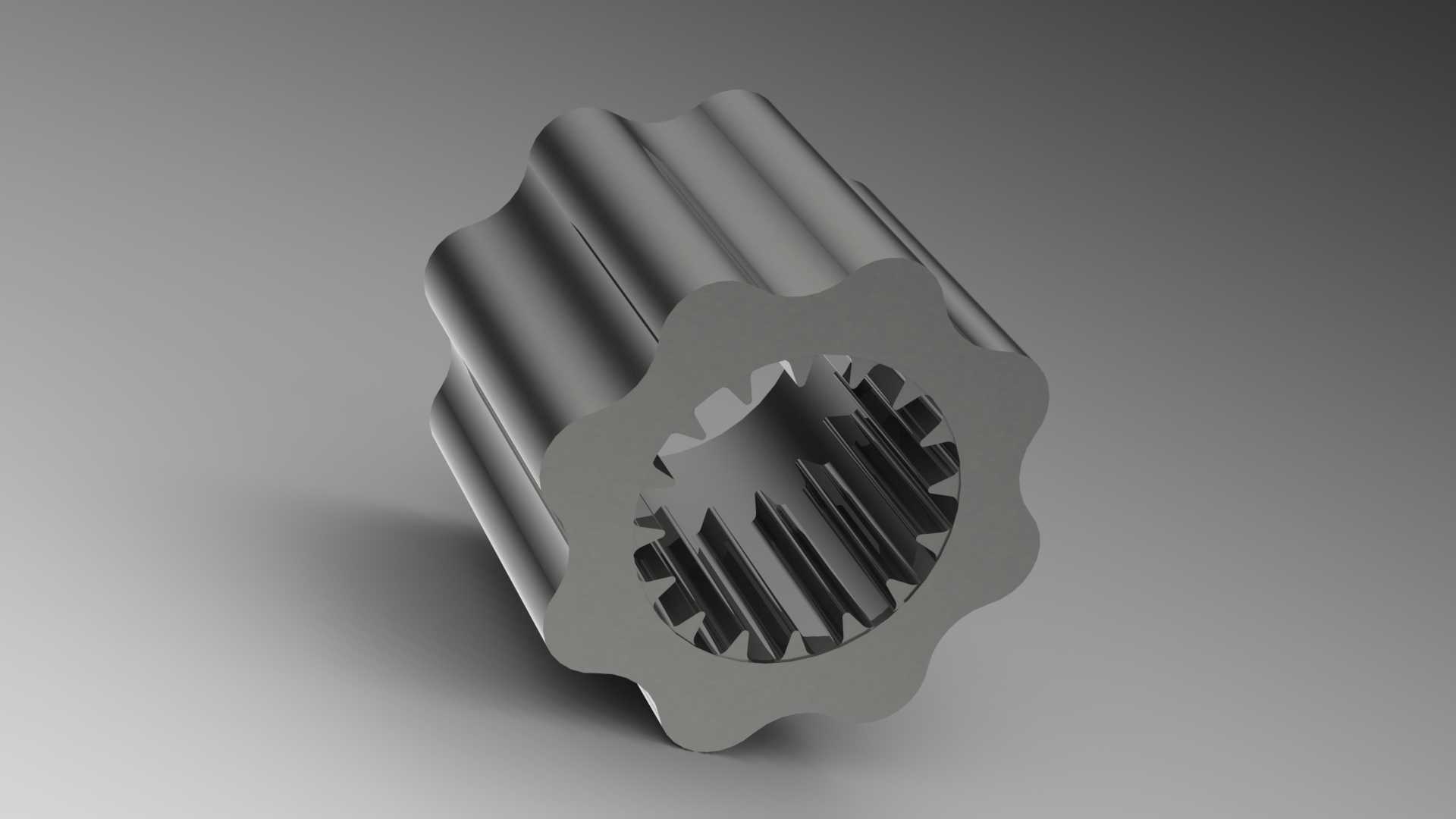

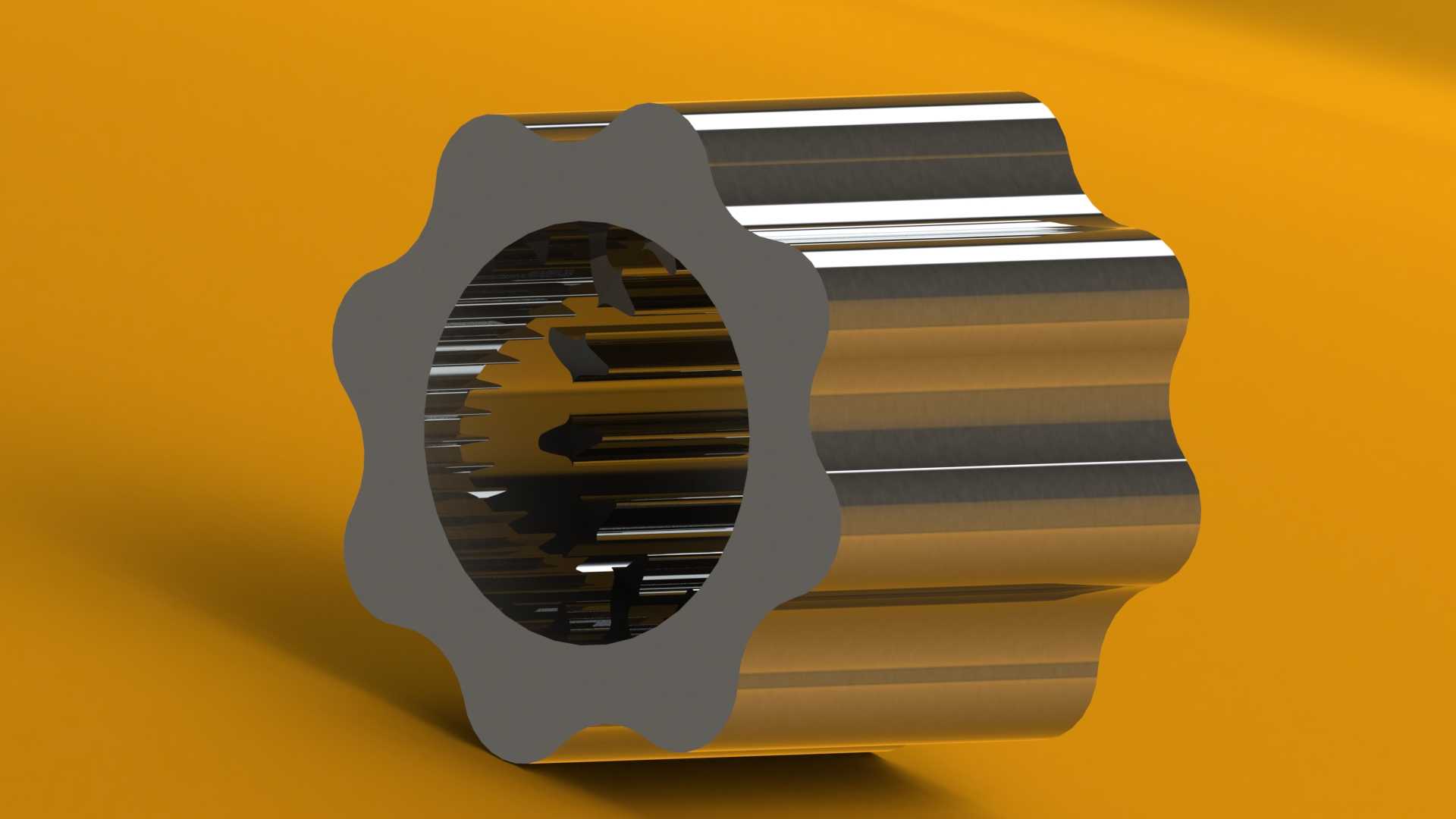

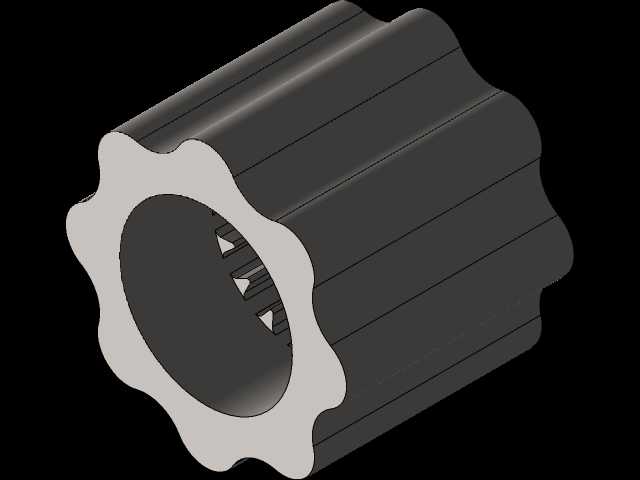

从实际功能特性来看，这款摆线凸轮采用内外复合齿形的一体化结构设计，外轮廓为连续平滑的摆线齿廓，能够与配套的定子滚针形成连续密封的容积腔，随着凸轮的旋转，各个密封腔的容积会发生周期性变化，完成油液的吸入、加压与排出过程；内孔采用渐开线花键结构，能够与输出轴实现无间隙的周向传动配合，既可以传递大扭矩载荷，又能保证传动过程中的同轴度，避免偏磨导致的容积效率下降。齿廓表面经过连续平滑过渡处理，没有应力集中的尖角结构，能够在高压交变载荷下长期运行，减少齿面接触疲劳损伤的概率。

在设计思路层面，这款摆线凸轮的齿形参数经过匹配性优化，外轮廓的摆线齿距误差控制在极小范围内，保证每个密封腔的容积变化率一致，降低输出扭矩的脉动率，让马达运行过程更加平顺，减少低速工况下的爬行现象。内花键的齿向采用修形处理，能够补偿安装过程中微小的同轴度误差，避免花键齿面出现偏载磨损。整体结构采用等强度设计，在保证齿根强度满足高压工况载荷要求的前提下，尽可能优化部件的转动惯量，提升马达的动态响应速度，适配需要频繁正反转、快速启停的液压工况。

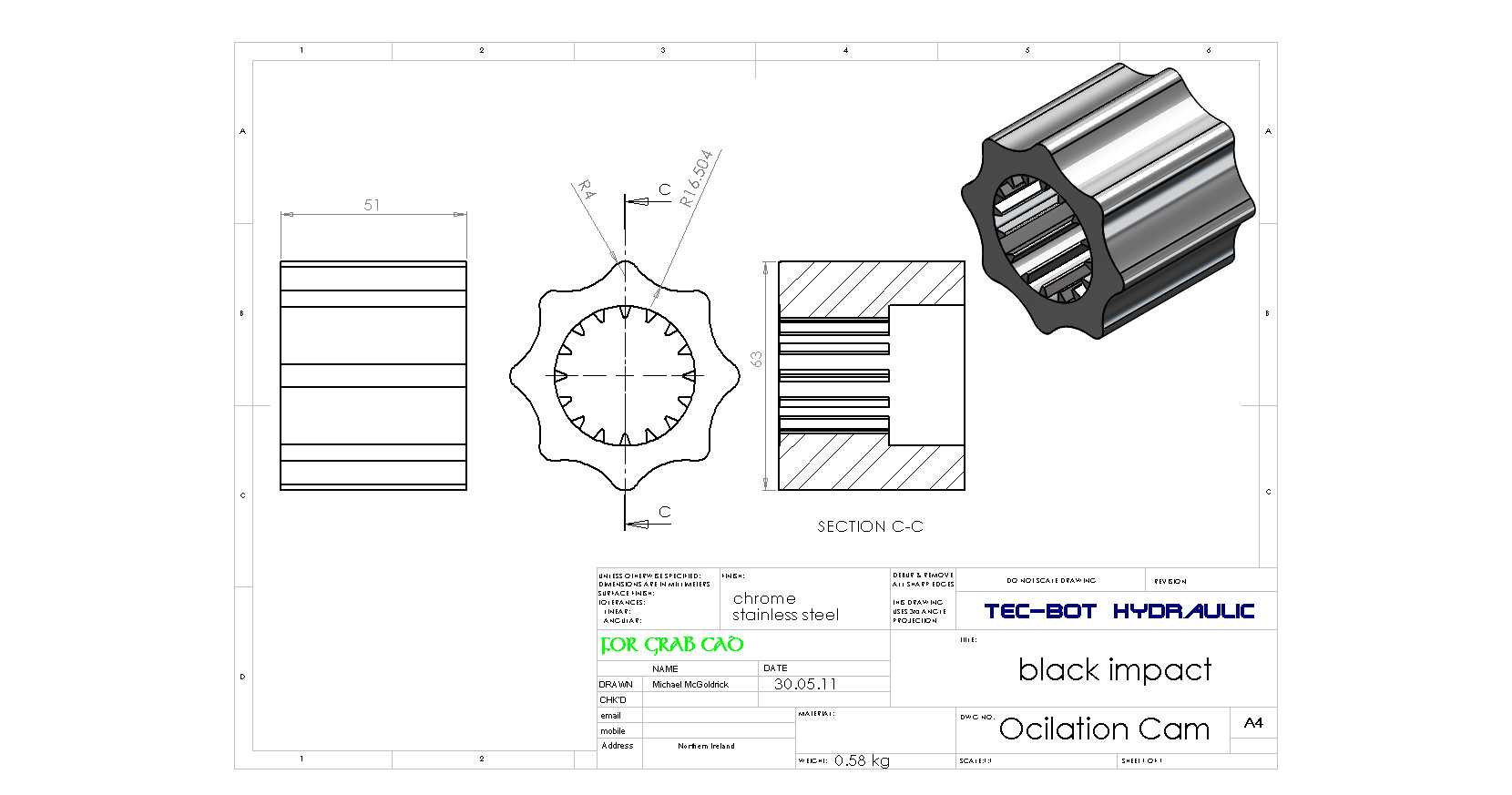

从安装边界与尺寸适配来看，这款摆线凸轮的外径、轴向长度以及内花键参数均与对应型号的摆线液压泵马达完全匹配，安装时无需额外加工适配，外齿廓与定子组件、内花键与输出轴的配合间隙经过精准设计，既可以保证相对运动的顺畅性，又能控制油液内泄量在合理范围内，保证液压泵马达的容积效率维持在较高水平。部件的轴向端面经过平面度处理，与配流盘贴合时能够形成可靠的密封面，减少配流面的泄漏损失，在长期运行过程中也能维持稳定的工作性能，适配持续高压的工作场景。
