带排气结构铸铁壳体0.5轴空气马达

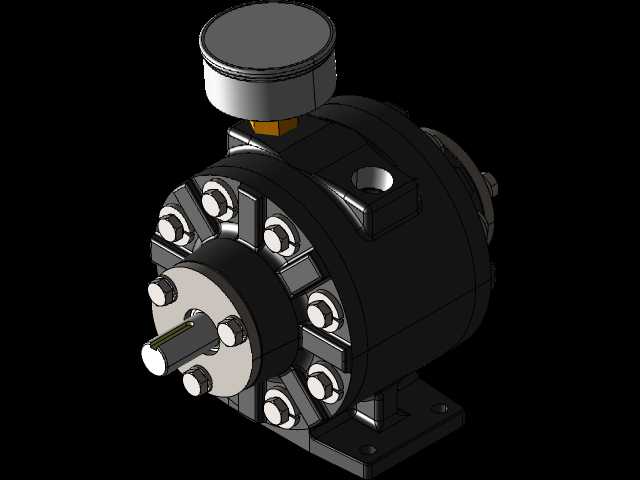

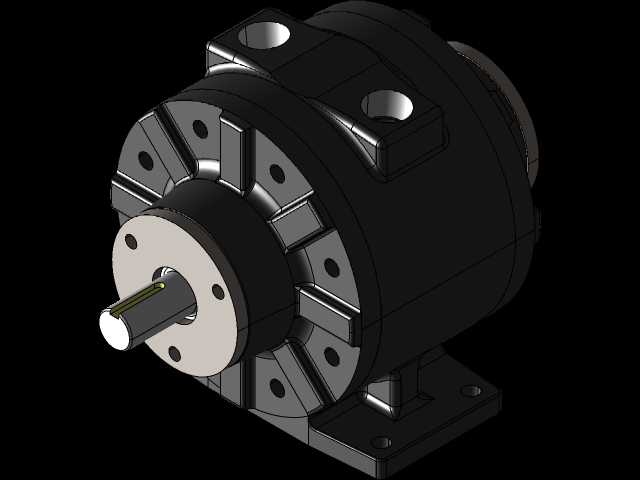

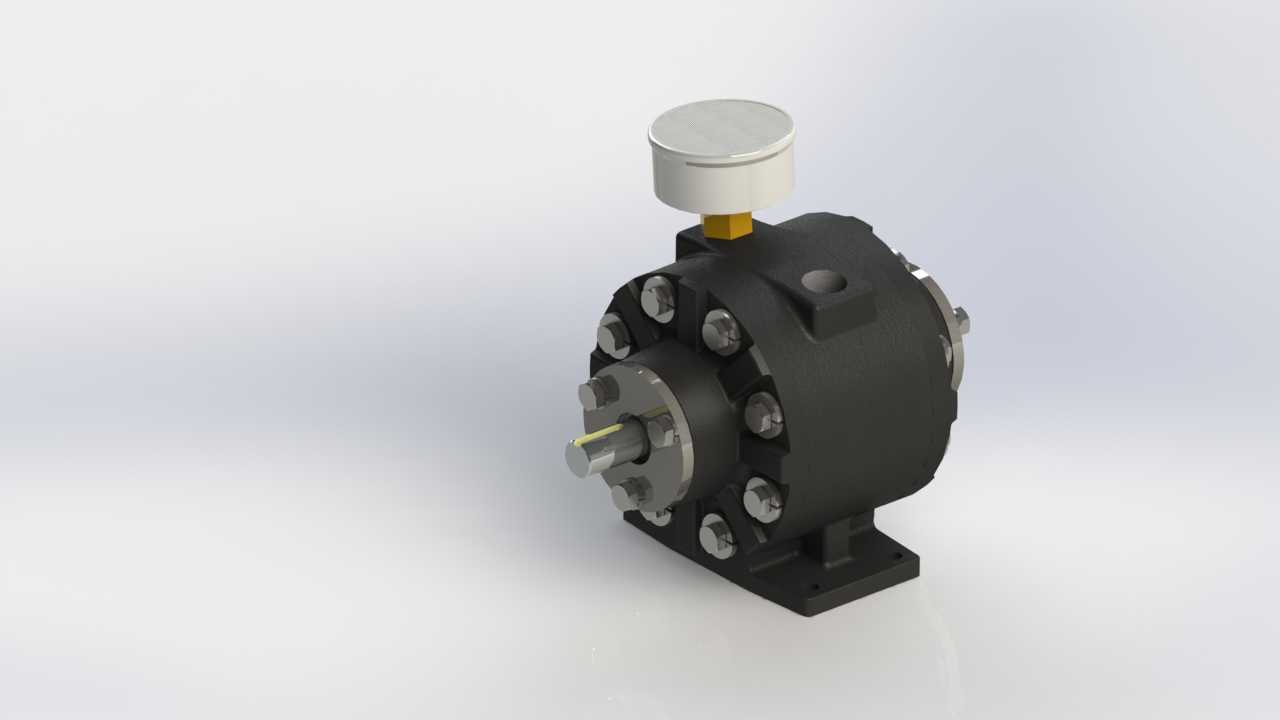

这款带排气装置的空气马达，是面向工业气动驱动场景开发的动力执行部件，主要应用在有防爆需求的化工生产车间、矿山井下作业设备、高湿度高粉尘的涂装生产线、船舶舱室动力配套等场景，这类场景中电动动力部件易产生电火花引发安全隐患，而气动驱动的空气马达凭借压缩空气作为动力源的特性，可在易燃易爆、潮湿多尘的严苛工况下稳定输出旋转动力，不会产生电气安全风险。从实际用途来看，该空气马达可作为小型输送线的驱动源、阀门启闭的动力执行机构、工装夹具的旋转动力单元、小型搅拌设备的动力输出部件，也可配套在气动绞车、气动泵类设备上提供动力，相比同功率的电动马达，它具备过载自动停转、负载解除后自动恢复运行的特性，不会因堵转烧毁部件，适配频繁启停、负载波动较大的作业工况。在功能特性上，这款空气马达集成了独立的排气装置，可将做功后的压缩空气定向导出，避免排气气流直吹作业区域造成粉尘飞扬、噪音扩散的问题，同时排气结构内置了简易的消音流道，可降低排气阶段的气流噪音，优化作业现场的声环境；壳体采用铸铁材质打造，具备优异的抗震性能与结构强度，可承受作业过程中的冲击负载，壳体表面做了防锈处理，可适应潮湿、有轻度腐蚀的作业环境；输出轴采用0.5轴径规格，适配常规的联轴器、带轮连接尺寸，可快速对接各类从动负载。从设计思路来看，这款空气马达采用径向活塞式气动结构布局，将进气分配阀、活塞做功腔、输出传动机构集成在铸铁壳体内，结构紧凑无冗余外凸部件，顶部的排气装置采用模块化设计，可根据安装需求调整排气朝向，无需改动主体壳体结构；端盖与壳体的连接采用内六角螺栓周向均布的锁紧方式，保证腔体密封性能的同时，也便于后期拆解维护，更换密封件、易损部件。在外形尺寸与安装边界上，这款空气马达采用底部脚座式安装结构，脚座上预留了标准化的安装螺栓孔，可直接固定在设备安装平台或者支架上，安装时需预留输出轴端的联轴器装配空间，以及顶部排气装置的气流导出通道空间，侧面的进气接口需预留气管接头的安装操作空间，整体外形轮廓规整，无突出的易磕碰部件，可适配狭小空间内的动力单元安装需求，安装完成后运行振动量小，无需额外做减震加固处理即可稳定运行。
