均井QP-320D四路开关电源外壳结构设计

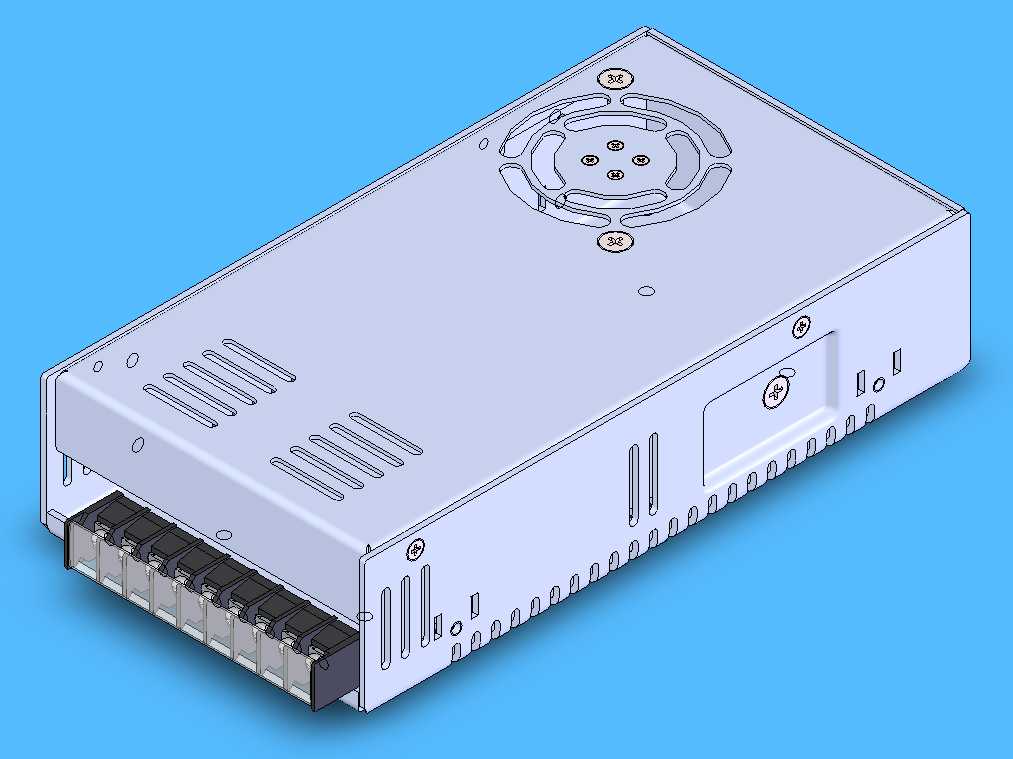

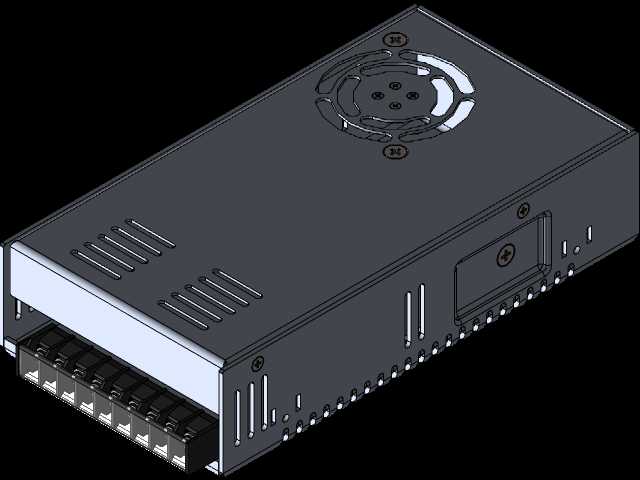

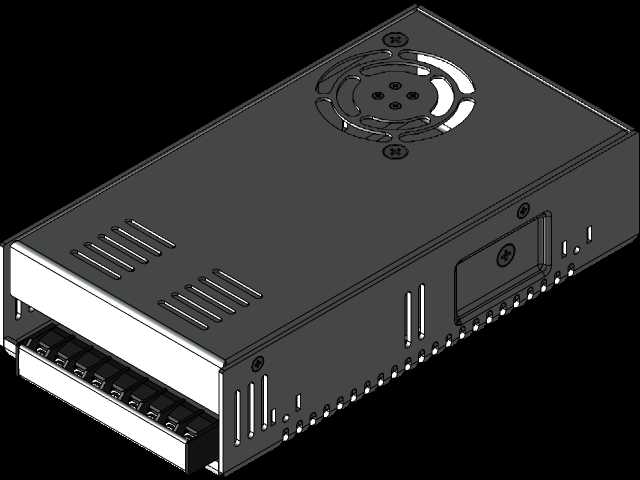

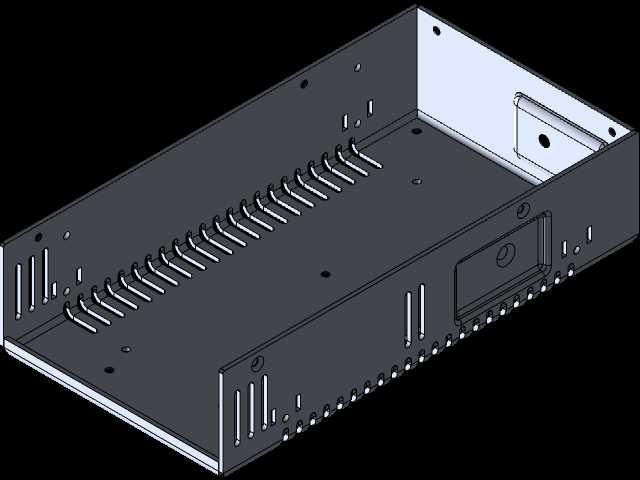

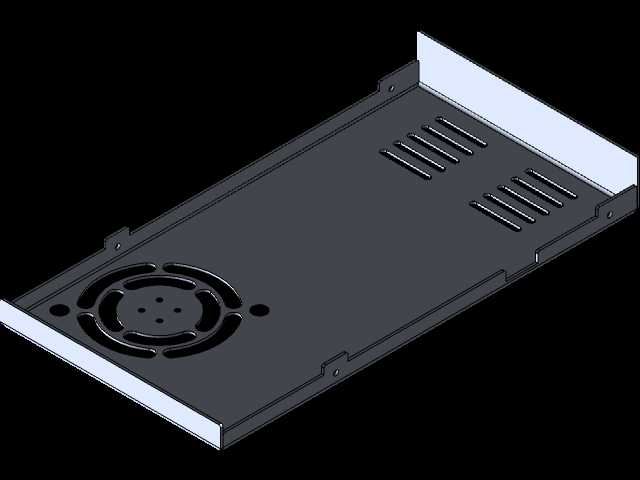

这款四路电源产品是工业电气配套场景中常用的直流供电单元，广泛适配自动化控制柜、工业检测设备、小型通讯基站、多回路数控模组等需要多路独立直流输出的用电场景，能够为不同电压需求的功能模块提供稳定的电力供应，避免单路电源分接带来的电压压降、信号干扰等问题，在中小型工业设备的配电环节中有着很高的普及度。从实际用途来看，该产品的核心作用是将输入的工频交流电转换为四路相互独立的直流输出，可同时为传感器、控制板卡、执行继电器、散热模组等不同功耗等级的部件供电，减少设备内部电源模块的占用空间，简化柜内布线逻辑。本次设计重点还原了产品的外壳结构与接线端子排布，外壳采用一体式金属折弯壳体设计，兼顾结构强度与电磁屏蔽性能，能够有效阻隔外部电磁干扰对内部电源电路的影响，同时避免电源自身的电磁辐射对外围精密控制元件造成信号扰动。顶部集成的轴流风扇安装位是散热设计的核心，配合壳体侧面多组阵列式通风槽，能够形成顺畅的冷热空气对流通道，将电源长时间满负载运行产生的热量快速排出，保证内部功率元件工作在合理温度区间，延长产品的连续运行寿命。壳体表面的固定孔位严格按照行业通用安装尺寸设计，既可以通过侧边法兰孔固定在电气柜的安装板上，也可以适配标准DIN导轨的安装卡扣，满足不同柜内布局的安装需求。前端的接线端子排采用分层排布设计，强电输入端子与多路输出端子之间设置了明确的隔离隔断，避免接线过程中误触带来的短路风险，每个端子位都预留了充足的接线操作空间，方便现场施工时的导线压接与后期维护检测。壳体上的接地标识位、调节旋钮开孔都完全匹配实际产品的装配逻辑，所有安装边界都参考了行业通用的电源安装尺寸规范，确保结构设计能够直接适配实际生产装配需求，不需要额外进行尺寸调整即可完成外壳的开模与生产配套。
