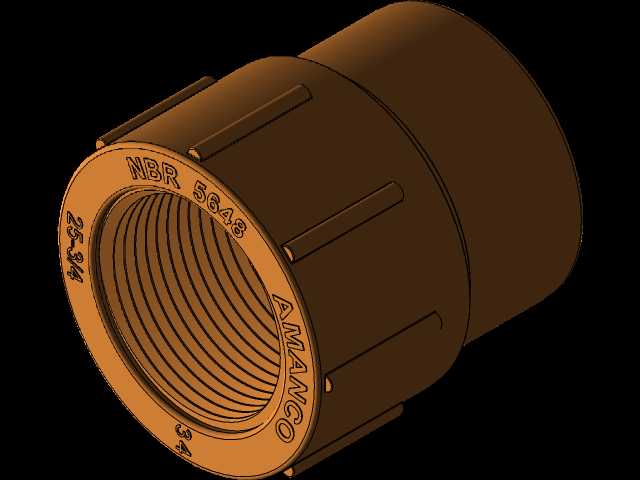

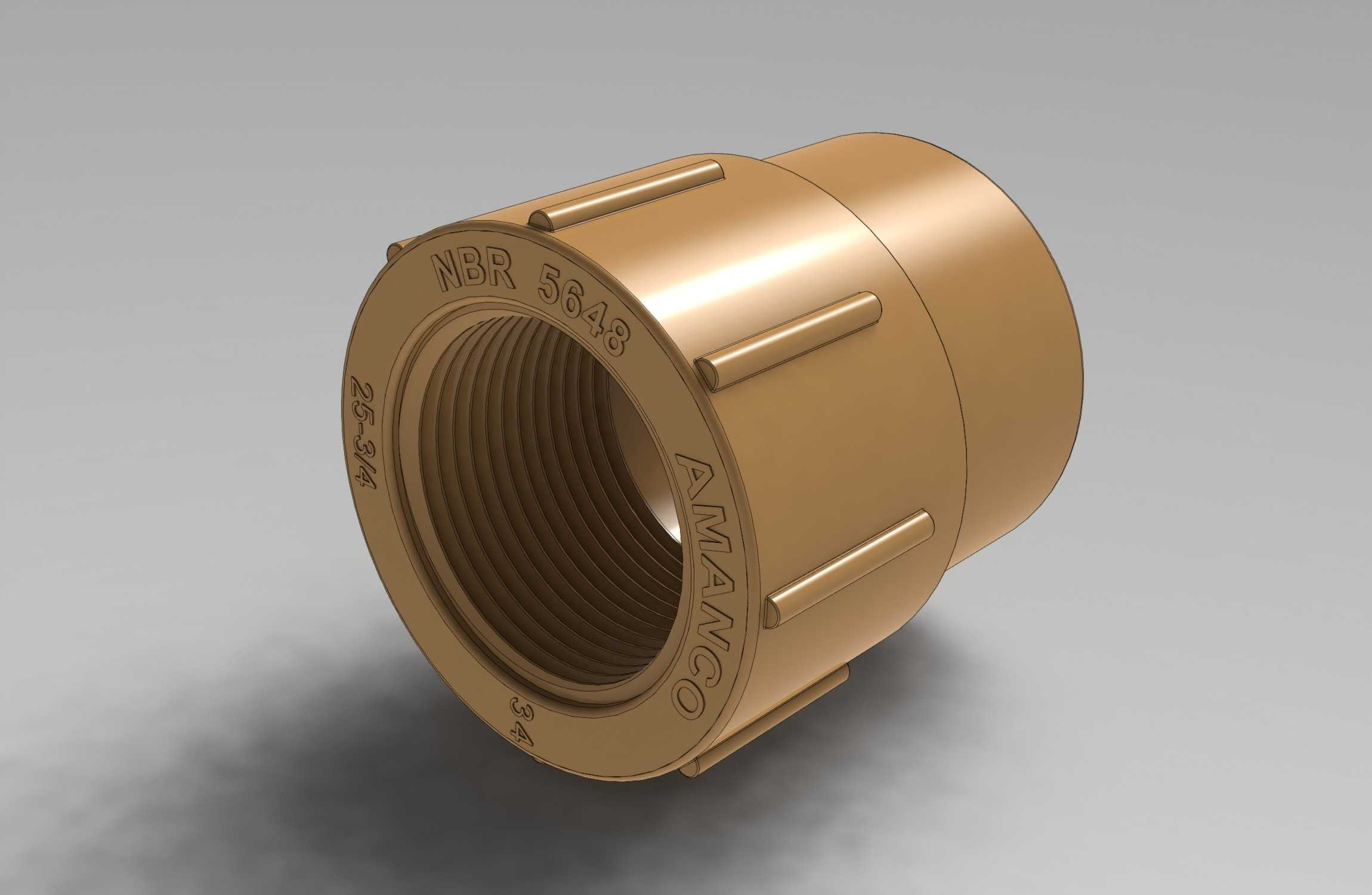

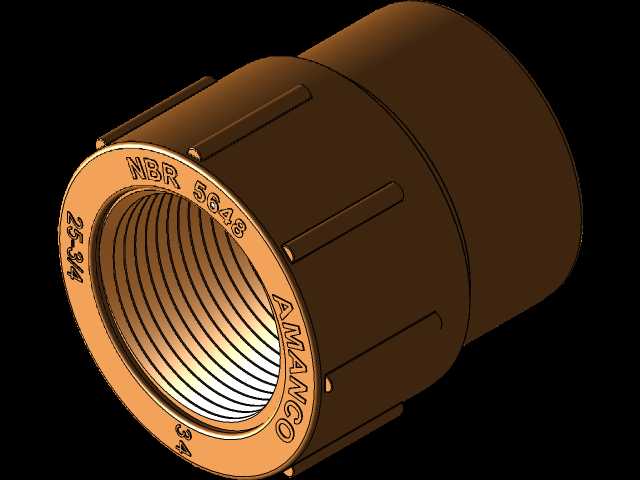

PVC内丝直接铜色管件结构设计

这款PVC内丝直接管件主要应用于民用建筑给排水、家装水暖管路、低压流体输送管线的同管径对接场景，是家装水路改造、小型灌溉系统布设、工业低压清水管路搭建中十分常用的管路连接件，能够实现带外螺纹端口的管路部件与PVC管材的快速转接，无需额外的转换接头即可完成可靠连接，大幅降低管路布设的配件成本与安装工时。从实际用途来看，这款管件一端适配标准PVC管材的粘接连接，另一端采用内螺纹结构，可直接对接外螺纹的阀门、水表、水龙头、水泵进出水口等带螺纹的管路部件，解决了PVC管材与金属螺纹管路部件的衔接难题，在常温常压的输水场景下能够长期稳定工作，适配家庭冷热水管路、园林浇灌管路、小型水族循环系统等多种低压流体输送场景。在功能特性设计上，管件主体采用铜色调的PVC材质成型，既保留了PVC材质耐腐蚀、重量轻、粘接便捷的优势，铜色外观也能适配外露式管路的装修风格需求，避免普通白色PVC管件外露带来的视觉突兀感；管件外壁设计有多条轴向加强筋，既能够提升管件整体的结构强度，避免安装拧紧过程中管件受力开裂，也能在手工拧紧操作时增加手部摩擦力，无需借助管钳等工具即可完成初步紧固，降低安装过程中对管件表面的损伤；内螺纹端采用标准管螺纹设计，螺纹牙型饱满规整，拧紧后配合生料带填充能够实现可靠的密封效果，避免管路连接处出现渗漏水问题；管件内部流道做了平滑过渡处理，没有突兀的台阶结构，能够减少流体经过时的阻力，降低管路输送过程中的压力损失，避免杂质在管件内部淤积造成管路堵塞。设计思路上，这款管件充分结合了家装水暖施工的实际操作习惯，整体采用同轴等径结构设计，两端的连接长度经过优化，既保证粘接端有足够的插入深度实现牢固粘接，也保证内螺纹端有足够的螺纹啮合长度实现可靠密封，整体壁厚经过强度校核，在满足1.6MPa公称压力使用要求的前提下尽可能控制壁厚，减少原材料的消耗，降低产品的生产成本与成品重量；管件端部做了倒角处理，粘接端的倒角能够让PVC管材更顺畅地插入管件内部，避免安装时管材端面刮掉粘接胶层影响粘接强度，内螺纹端的入口倒角能够让外螺纹部件更顺畅地对准旋入，避免错牙造成螺纹损伤。外形尺寸与安装边界方面，这款适配25管径也就是常说的6分规格的内丝直接，整体长度控制在合理范围内，安装后不会占用过多的管路空间，外径尺寸经过优化，在常规的管路暗敷开槽场景下，不需要额外拓宽开槽宽度即可完成管件的预埋安装；管件外轮廓没有尖锐的凸起结构，安装过程中不会划伤施工人员的手部，也不会在后续使用过程中磕碰损坏周边的装饰层；两端的连接尺寸严格遵循通用管路配件的标准规范，能够和市面上同规格的PVC管材、标准6分外螺纹管路部件完美适配，不存在尺寸不兼容的问题，施工人员不需要额外进行尺寸调整即可直接安装使用，能够有效提升管路施工的效率，减少现场适配加工的工作量。
