Robotzone行星齿轮直流伺服电机结构

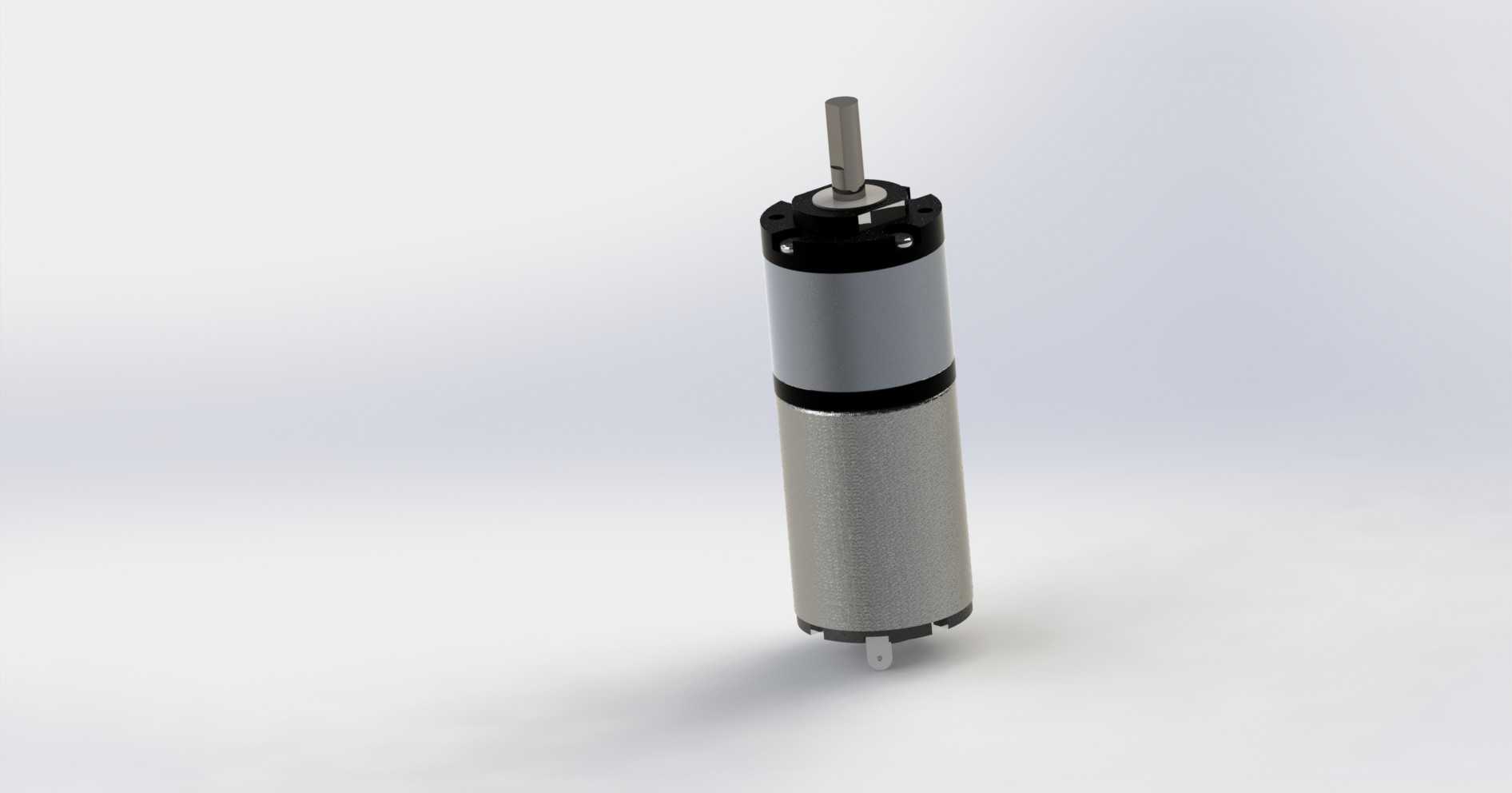

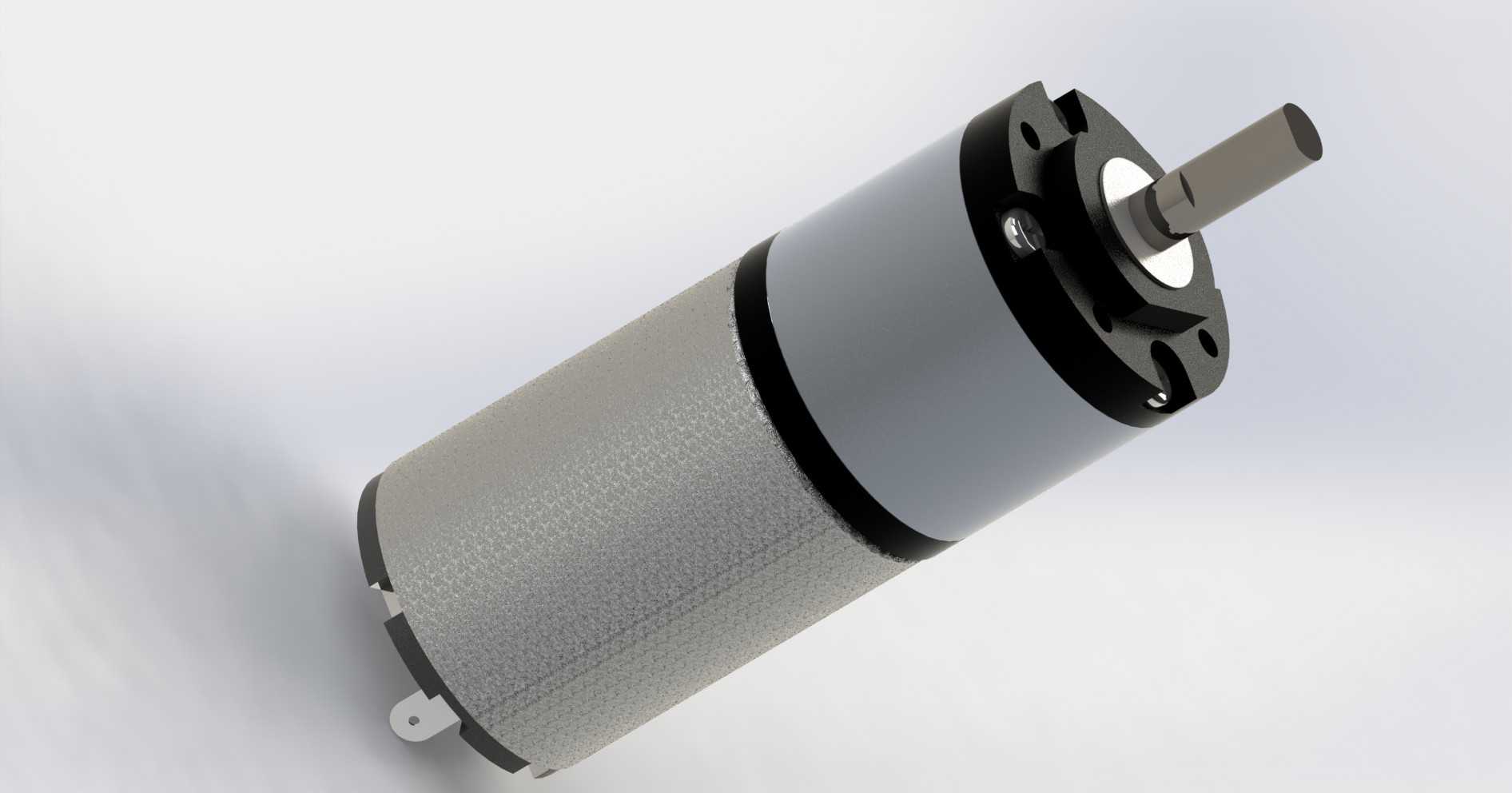

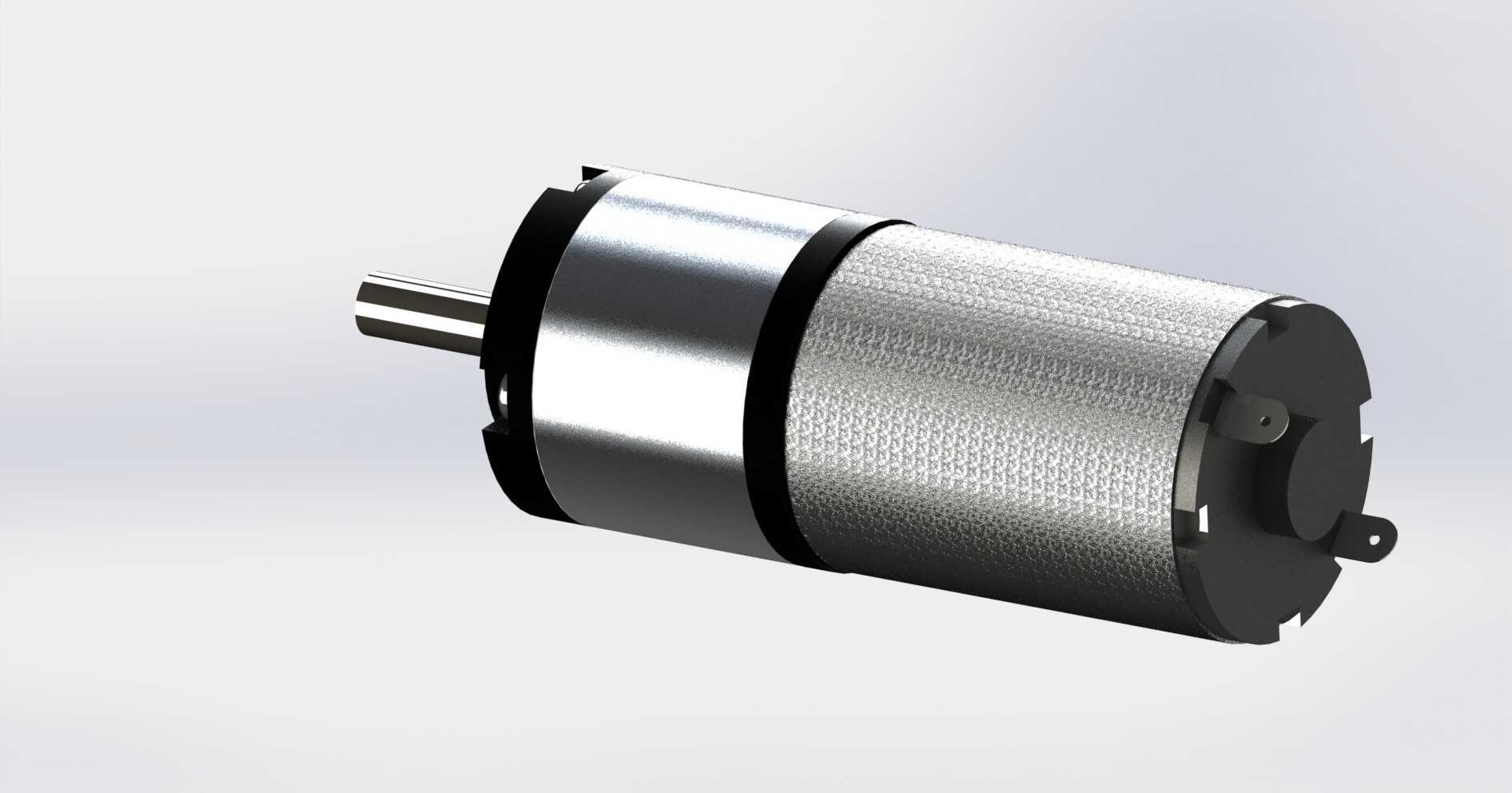

这款行星齿轮直流伺服电机，是面向小型机器人项目开发的精密动力输出部件，核心定位是为紧凑空间内的运动机构提供稳定、可控的低速大扭矩动力支持，在桌面级教育机器人、小型移动巡检机器人、仿生机械关节、小型自动化执行模组等场景中有着广泛的适配性。从实际用途来看，它可以直接作为机器人行走轮的驱动单元，也能搭载在机械臂的关节位置实现精准角度控制，还能适配小型传送带模组、精密云台转动结构，满足小负载场景下的精准传动需求。产品采用行星齿轮减速结构作为核心传动设计，这种结构的优势在于能够在极小的筒状空间内实现较高的减速比，同时通过多行星轮均分载荷的方式提升传动承载能力，相比普通的直齿减速结构，运行噪音更低、传动回程间隙更小，能够匹配伺服系统的精准控制要求。输出轴采用滚珠轴承进行支撑，相比传统的铜套支撑结构，大幅降低了轴系转动时的摩擦阻力，既提升了传动效率，也延长了部件的连续运行寿命，即使在频繁正反转的工作场景下，也能保持稳定的输出精度。电机本体采用分体式筒状结构设计，上部为减速箱输出段，下部为直流驱动电机段，两段通过精密止口配合连接，保证轴系的同轴度，避免高速运转时出现偏心抖动的问题。在安装边界设计上，产品的输出端面预留了4个M2螺纹紧固件安装位，安装孔位围绕输出轴呈对称分布，用户可以直接通过螺丝将电机固定在对应的安装支架或者设备壳体上，不需要额外设计复杂的转接结构，大幅降低了集成设计的难度。整体外形为细长圆柱结构，径向尺寸紧凑，能够轻松嵌入机器人的杆件内部或者狭小的设备腔体中，不会占用过多的安装空间，适配小型化设备的设计需求。在设计思路上，这款电机充分考虑了机器人项目的实际使用痛点，兼顾了动力输出性能、安装便捷性和结构紧凑性，既能够满足普通DIY项目的使用需求，也能适配对传动精度有一定要求的小型商用机器人项目。输出轴采用标准直径的光轴设计，用户可以根据自身需求搭配联轴器、同步轮或者齿轮等传动部件，灵活适配不同的传动方案，不需要对输出轴进行二次加工。电机的接线端位于尾部，预留了足够的接线空间，方便用户连接电机驱动板和伺服控制线路，整体结构没有多余的突出部件，在设备内部布线时不会与其他结构产生干涉。
