正交输出增量式旋转编码器结构设计

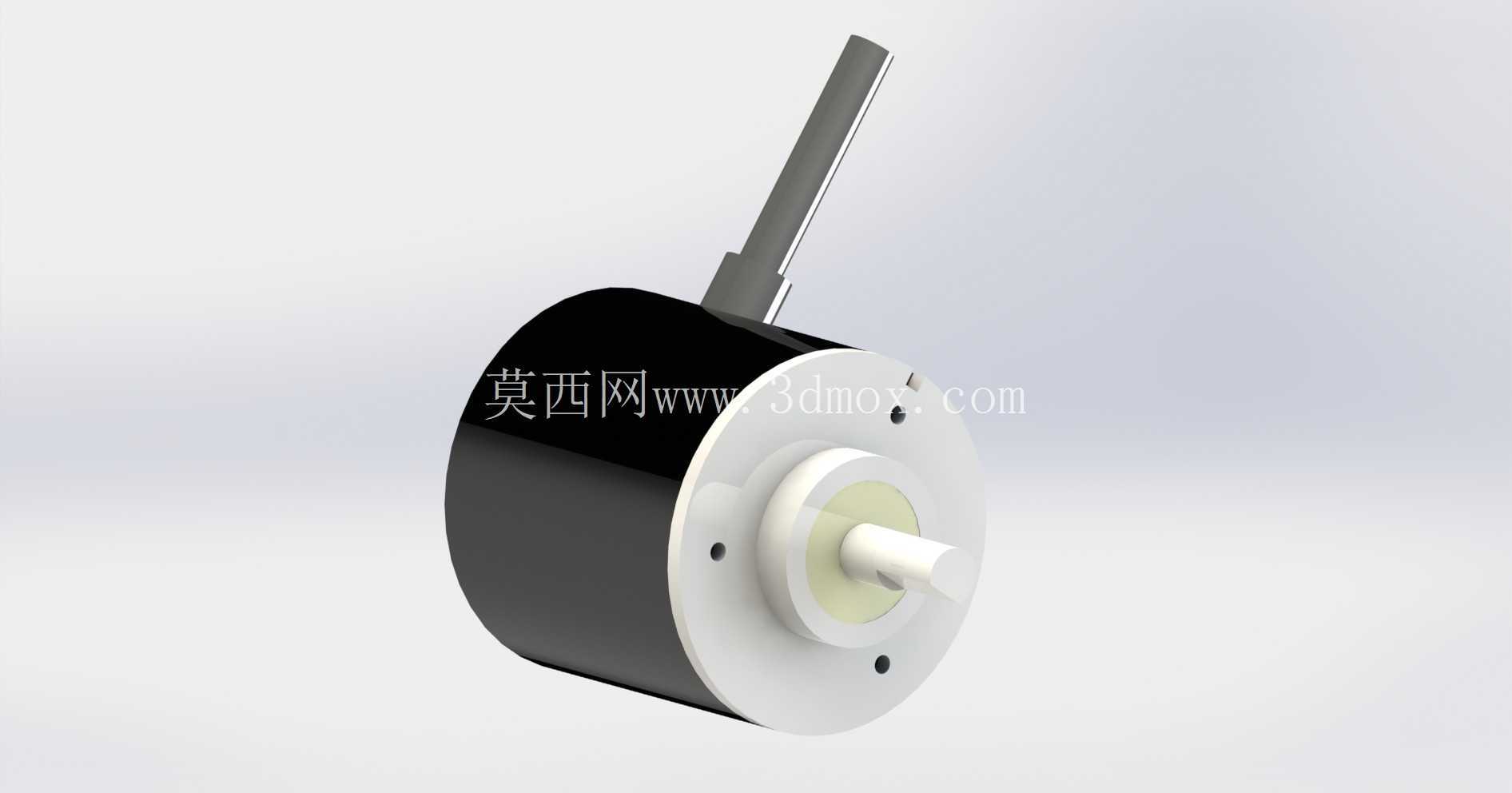

　　在移动机器人底盘、小型自动化输送线、教学实验平台这类对成本控制较敏感的运动控制场景里，选型人员往往需要在检测精度和采购成本之间找到平衡点，这款正交输出的旋转编码器，就是针对这类场景设计的位置反馈部件。从结构设计来看，这款编码器采用了圆柱形主体加侧出引线的布局，主体外壳做了黑色哑光处理，既可以减少工业现场光线干扰对内部光电器件的影响，也能在日常安装调试时减少表面划痕带来的外观损耗，前端法兰盘采用亮面金属加工，三个均匀分布的安装孔位做了沉头处理，安装时螺丝可以完全没入孔位，不会突出法兰表面影响安装贴合度，也能避免突出的螺丝刮擦周边布线或者运动部件。

　　输出轴采用了 protruding 式实心轴设计，轴径适配常规的联轴器安装尺寸，轴端做了倒角处理，安装联轴器时不需要反复对位就能顺利套入，轴和主体之间的密封结构做了多层挡圈设计，能够阻挡车间里的浮尘、金属碎屑进入编码器内部的码盘区域，延长器件在多尘工况下的使用寿命。从功能特性来说，这款编码器采用正交AB相输出，两路信号存在90度相位差，控制器不仅可以通过脉冲计数得到转轴的旋转角度、累计转速，还能通过两路信号的相位先后顺序判断转轴的正反转状态，完全满足小型运动机构的位置闭环需求，不需要额外增加方向检测传感器，简化了整体控制线路的布线复杂度。

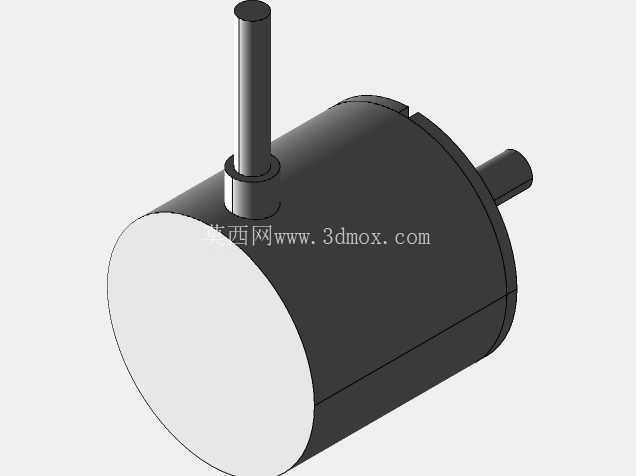

　　在安装边界上，这款编码器的主体直径控制在40mm级别的尺寸，主体长度不含输出轴约为35mm，侧出的引线从主体尾部侧面引出，不会占用轴向的安装空间，对于安装轴向空间局促的小型关节、轮组结构非常友好，法兰盘上的安装孔中心距遵循通用小型编码器的安装规范，替换同规格其他型号编码器时不需要重新加工安装板，降低了设备改造成本。实际应用中，这类编码器常被安装在机器人驱动轮的从动轴端、小型传送带的辊筒端、教学用机械臂的关节转轴处，用来实时反馈转轴的运动状态，给控制器提供位置闭环的反馈信号，相比高精度的工业级编码器，它的成本仅为前者的几分之一，而对于精度要求在百级脉冲每转的场景来说，它的检测精度完全能够满足使用需求。设计这款编码器的三维模型时，重点还原了法兰安装面的平面度要求、输出轴的同轴度公差、安装孔的位置度公差，这些尺寸直接决定了编码器安装后的运行稳定性，如果安装孔位置偏差过大，强行锁附螺丝会导致编码器主体受应力变形，内部码盘和光电器件的相对位置偏移，轻则出现脉冲丢失、计数不准的问题，严重时还会导致码盘和内部结构刮擦，造成器件永久性损坏。模型同时还原了引线出口的位置和尺寸，在做整体设备布线设计时，可以提前规划引线的弯折半径和固定位置，避免引线和运动部件发生干涉，也能防止引线长期处于大角度弯折状态导致内部线芯断裂。

　　从结构细节来看，编码器前端的轴套部分做了台阶设计，既可以作为安装时的定位基准，也能阻挡部分溅入的液体顺着轴流入器件内部，主体尾部的端盖采用卡扣加密封胶的固定方式，模型上还原了端盖和主体的配合止口，在做设备外壳设计时，可以参考这个止口尺寸设计对应的防护遮挡结构，进一步提升编码器在复杂工况下的防护能力。对于做小型自动化设备、移动机器人设计的结构工程师来说，这类编码器的三维模型可以直接导入装配体中，提前验证安装空间、干涉情况，不需要等到器件采购到位再进行尺寸核对，能够大幅缩短设计迭代的周期，也能在设计阶段就发现安装位置的不合理之处，避免后期打样后出现装不上、干涉的问题。
