磁电机内置气动旋转导流结构

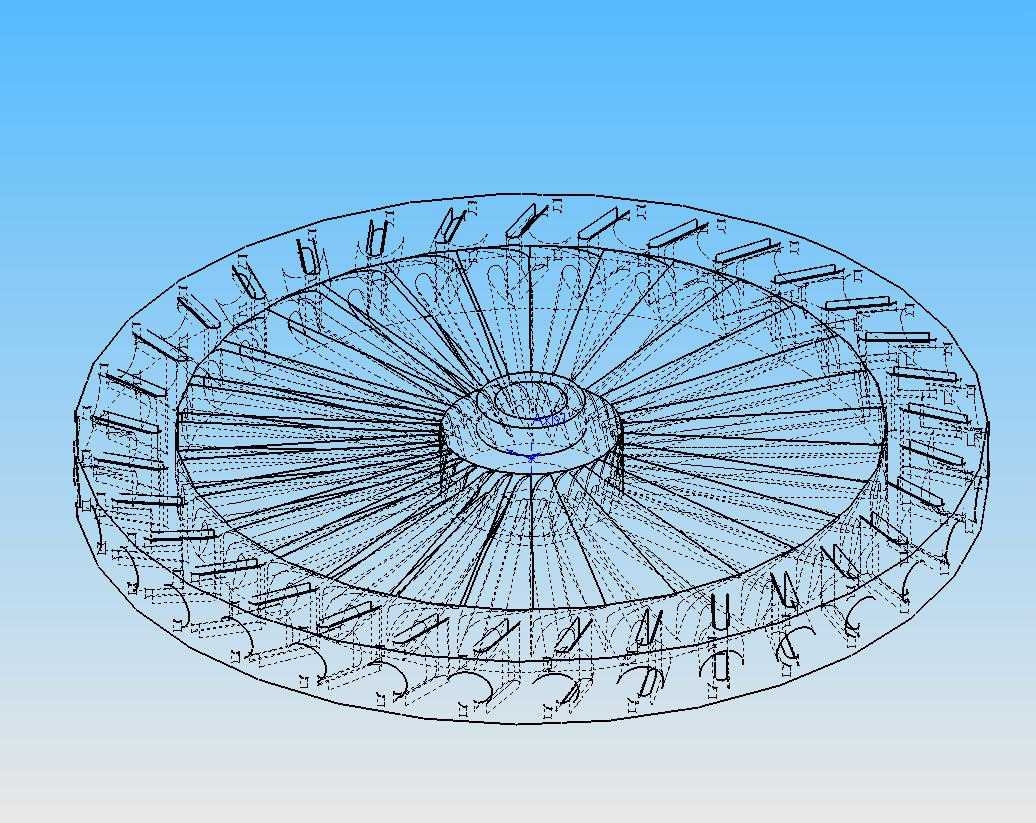

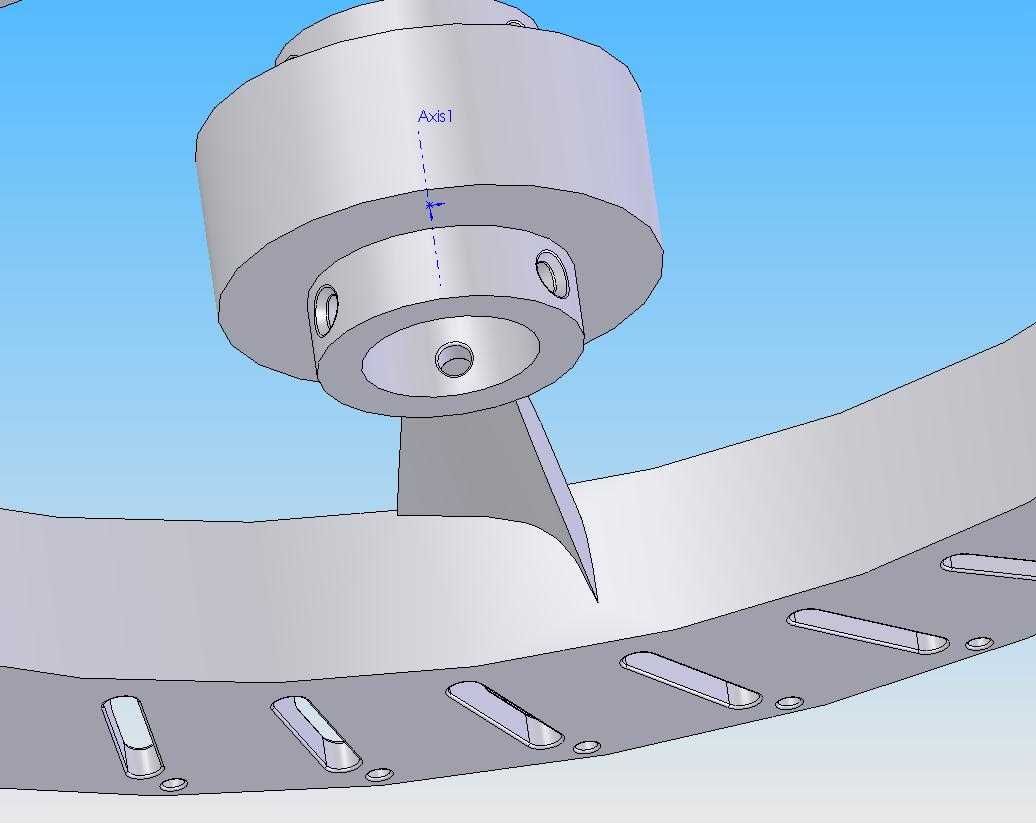

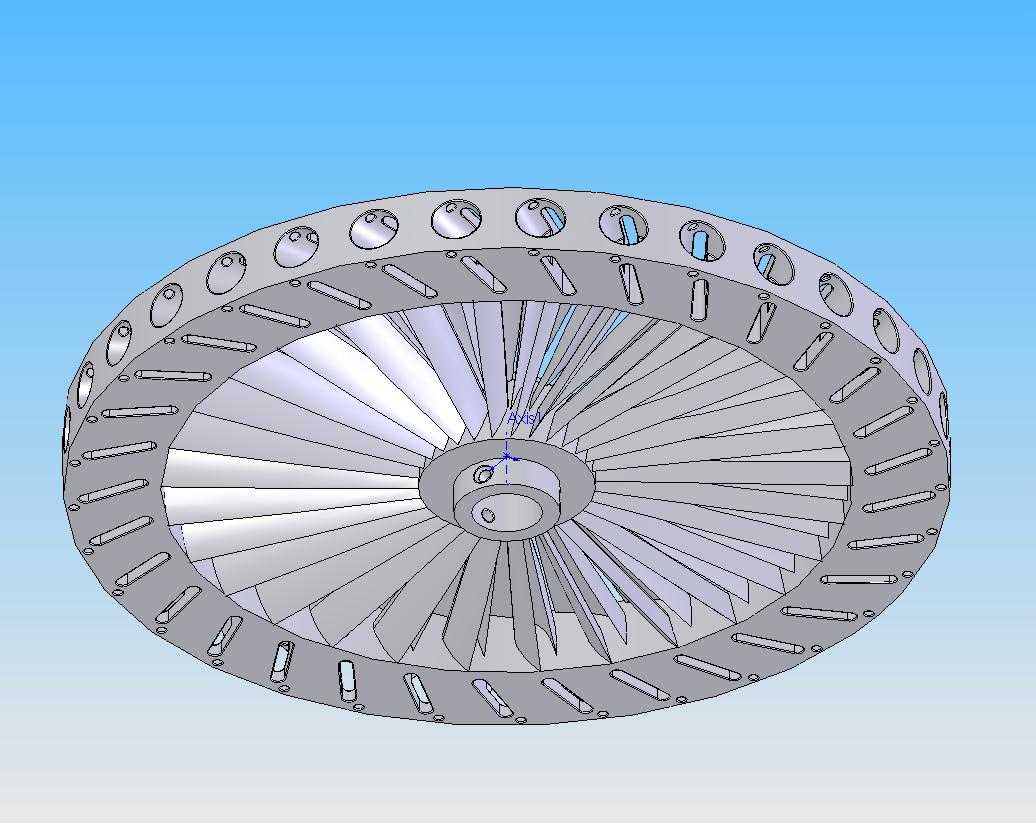

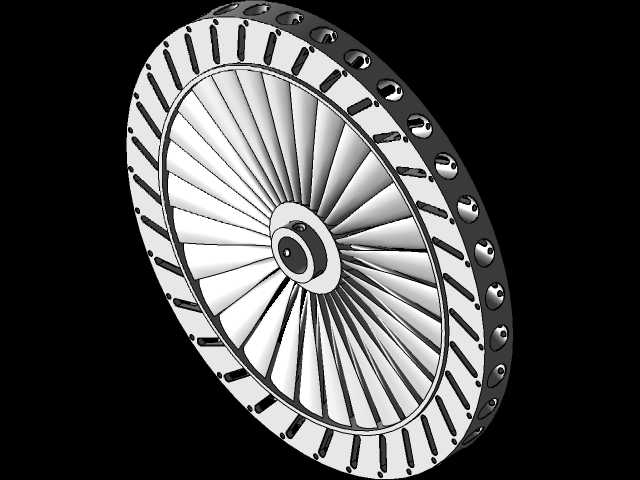

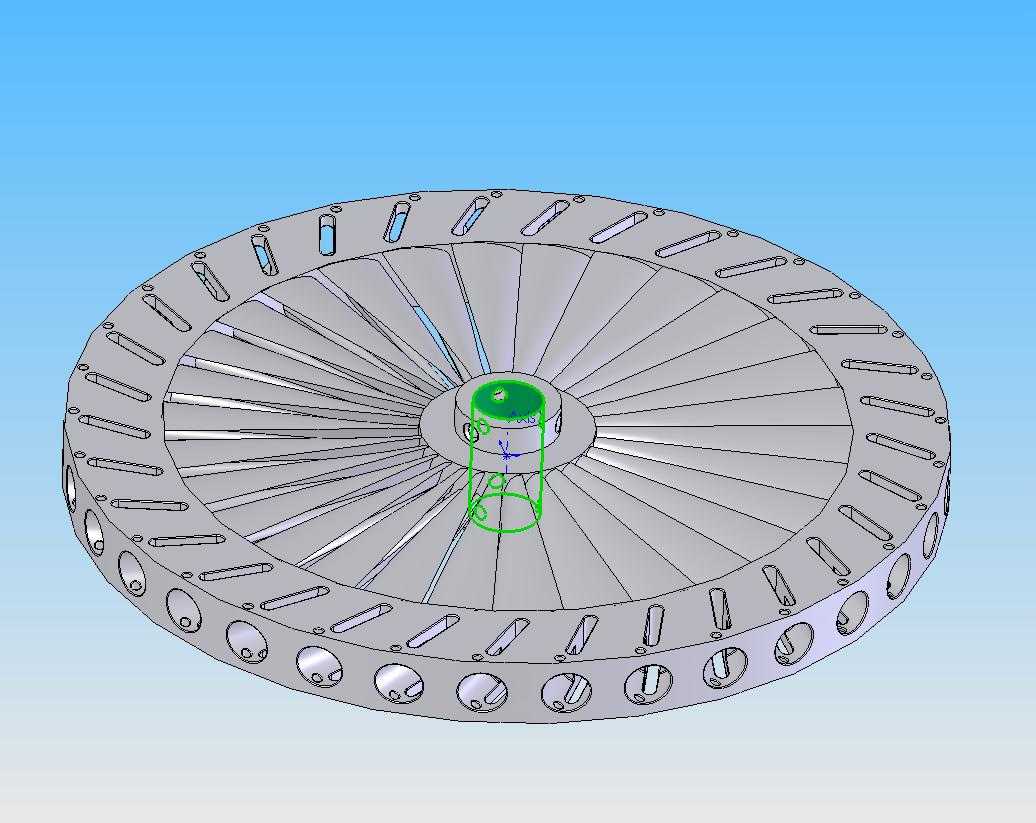

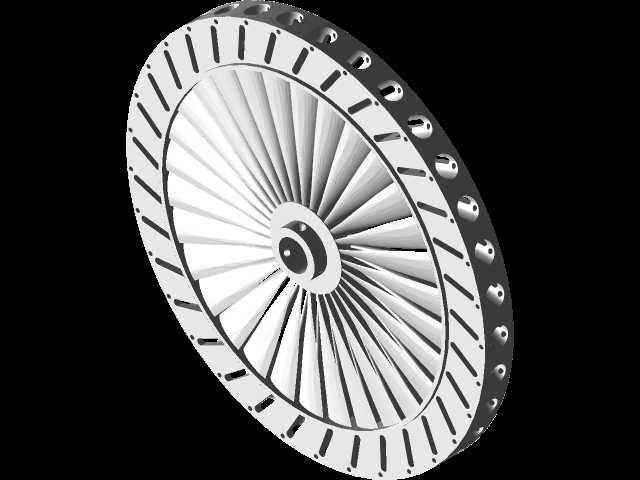

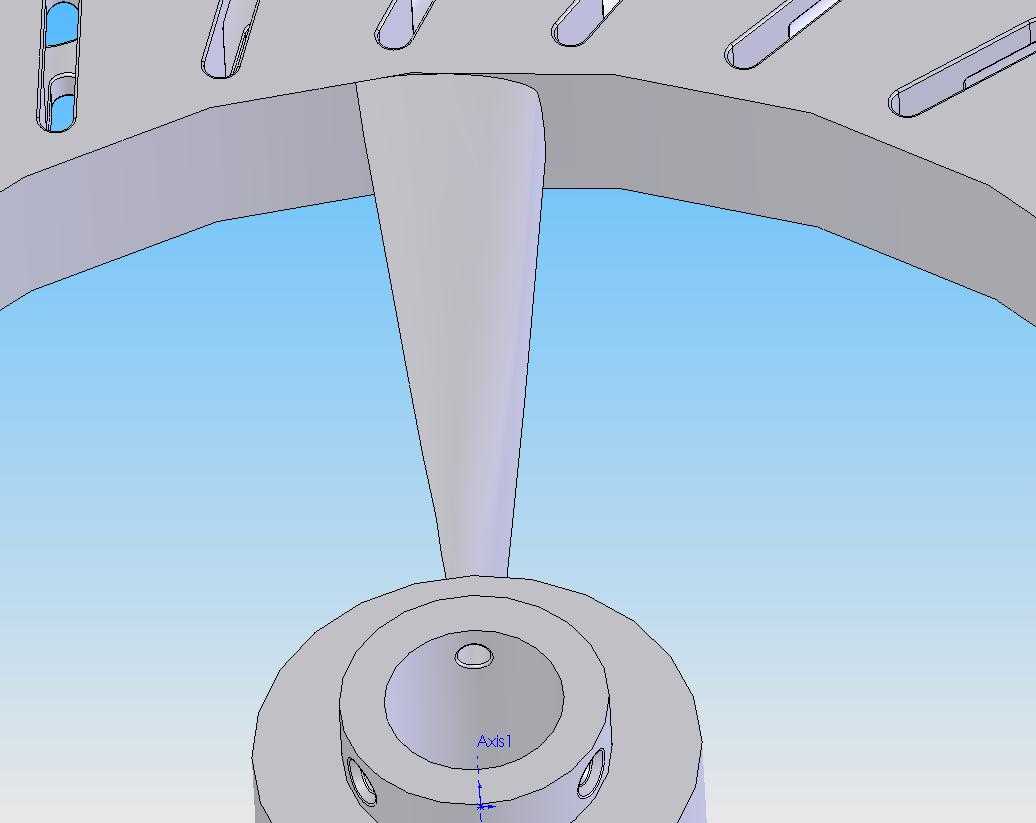

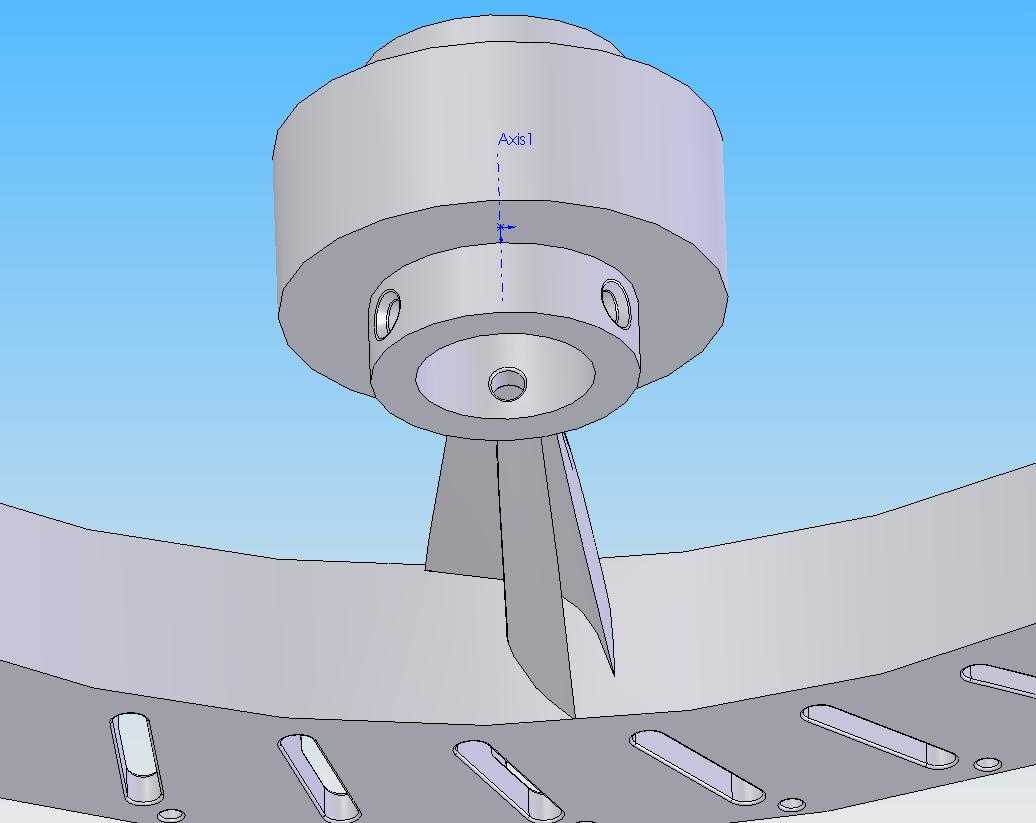

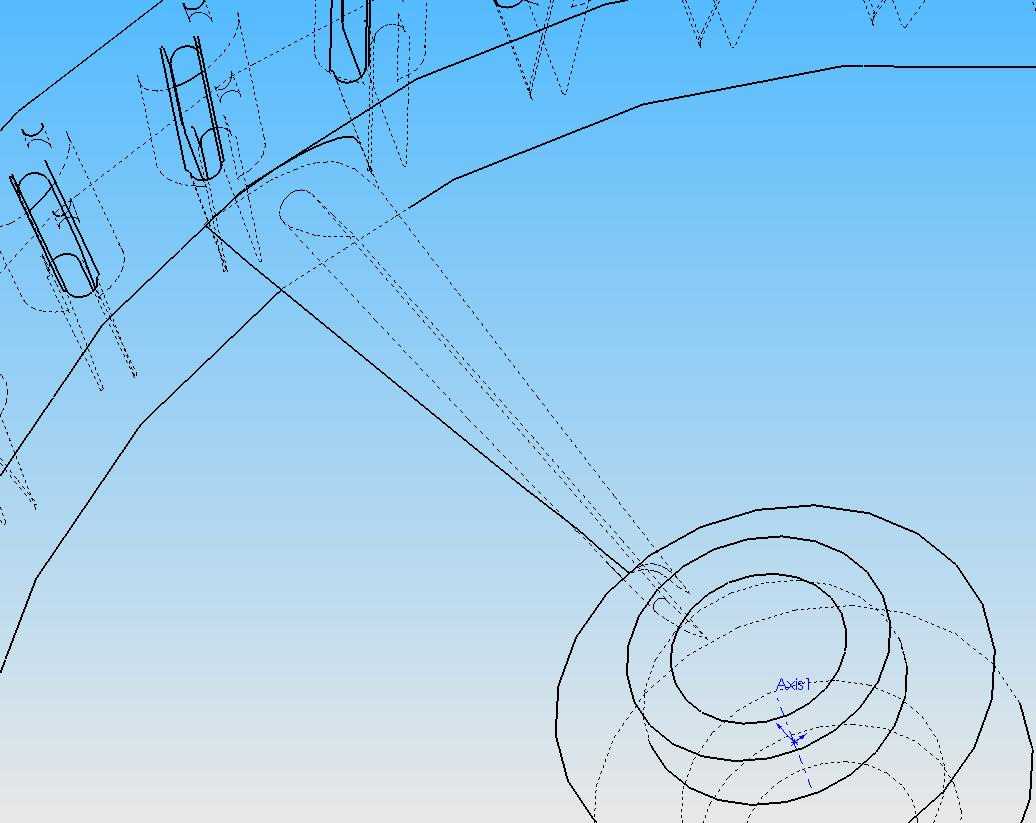

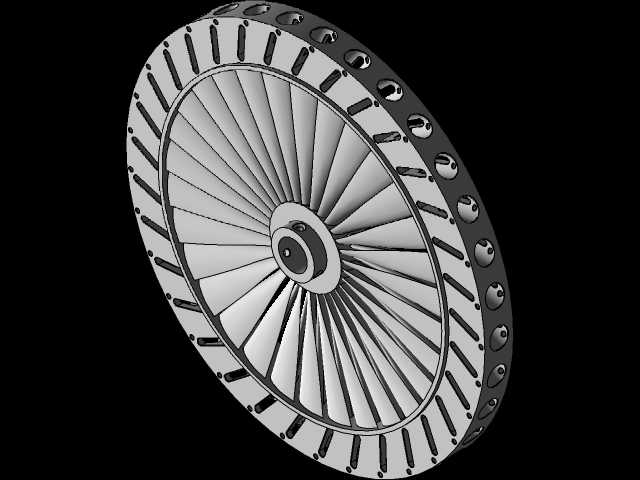

该结构主要应用于磁电机内部的空气动力学优化场景，适配中小功率磁电机的内部散热与气动效率提升需求，可用于新能源动力类磁电机、小型高速磁电机的内部气流组织优化，解决传统磁电机内部气流紊乱、散热效率不足、转动风阻偏高的痛点。在实际运行过程中，该结构随磁电机转子同步转动，通过特殊构型的叶片捕捉流经电机内部的空气，引导气流沿预设路径穿过电机内部的发热区域，将绕组、磁钢产生的热量快速带至散热端，同时借助类机翼叶片的气动构型降低转动过程中的空气阻力，减少不必要的动能损耗，间接提升电机的能量转换效率。从功能特性来看，该结构集成了气动导流与辅助散热双重作用，上部的盘式连接结构可直接与磁电机转子轴端配合，周向设置的锁紧孔可保证结构与转子同步转动无相对滑移，避免高速转动下的松动风险；下部延伸的叶片采用翼型截面设计，相比传统直叶片可在相同转速下获得更优的气流引导效果，同时降低叶片自身的气动噪声。设计过程中，首先围绕磁电机内部的安装空间确定了整体的径向尺寸边界，保证结构安装后不会与电机定子、绕组等内部部件发生干涉，上部连接盘的轴孔尺寸适配常规小型磁电机的输出轴径，可直接替换原有转子端的简易导流件，无需对电机原有结构做大幅改动；叶片的倾斜角度经过气动逻辑优化，可在转动时形成从电机中心向外侧扩散的气流路径，将中心区域的热空气持续推向电机壳体的散热筋位置，同时叶片的翼型修型可打散叶片边缘的紊流，降低转动过程中的风阻损耗。安装时仅需将上部盘体的轴孔与转子轴对位，通过周向的锁紧螺钉完成固定，整体轴向尺寸紧凑，不会额外增加电机的轴向安装长度，适配现有多数小型磁电机的内部安装空间，无需调整电机端盖等外部部件的尺寸，具备较好的适配通用性。
