大扭矩数字舵机结构设计展示

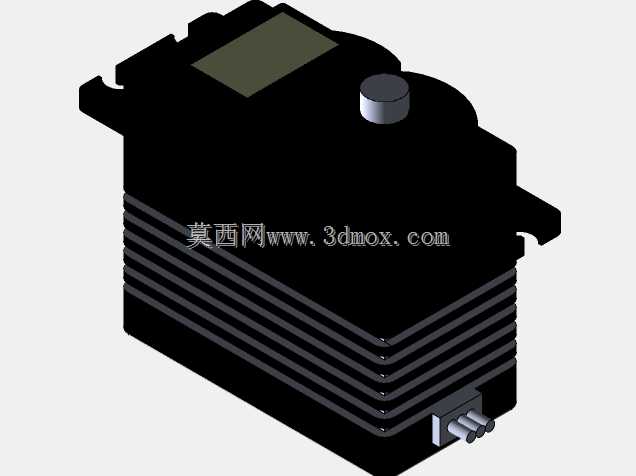

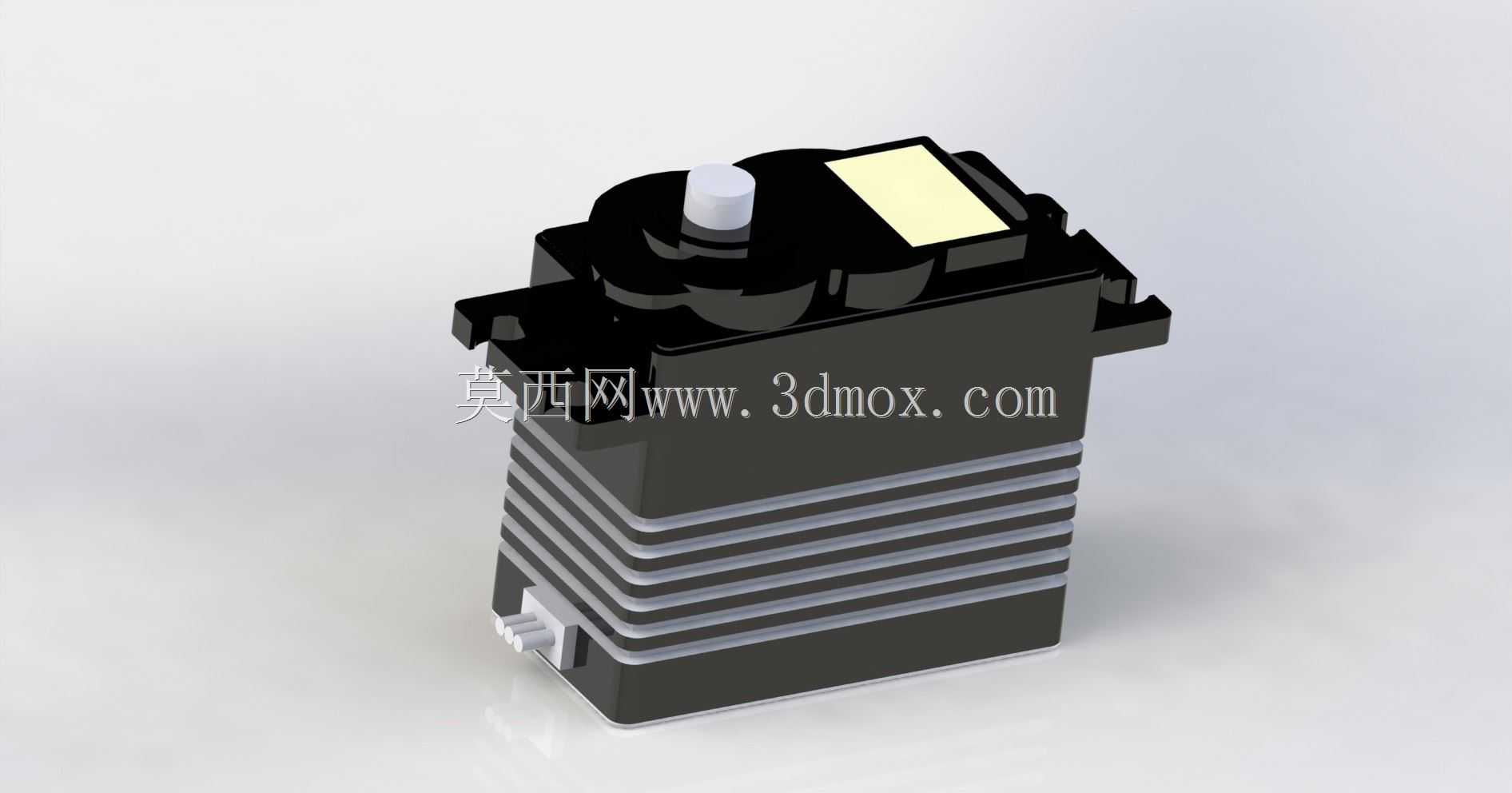

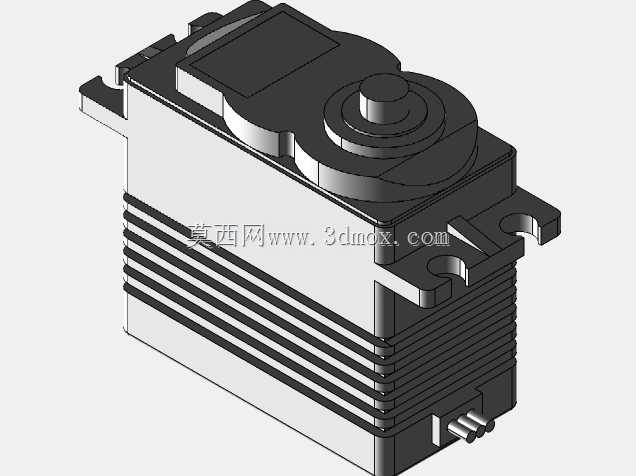

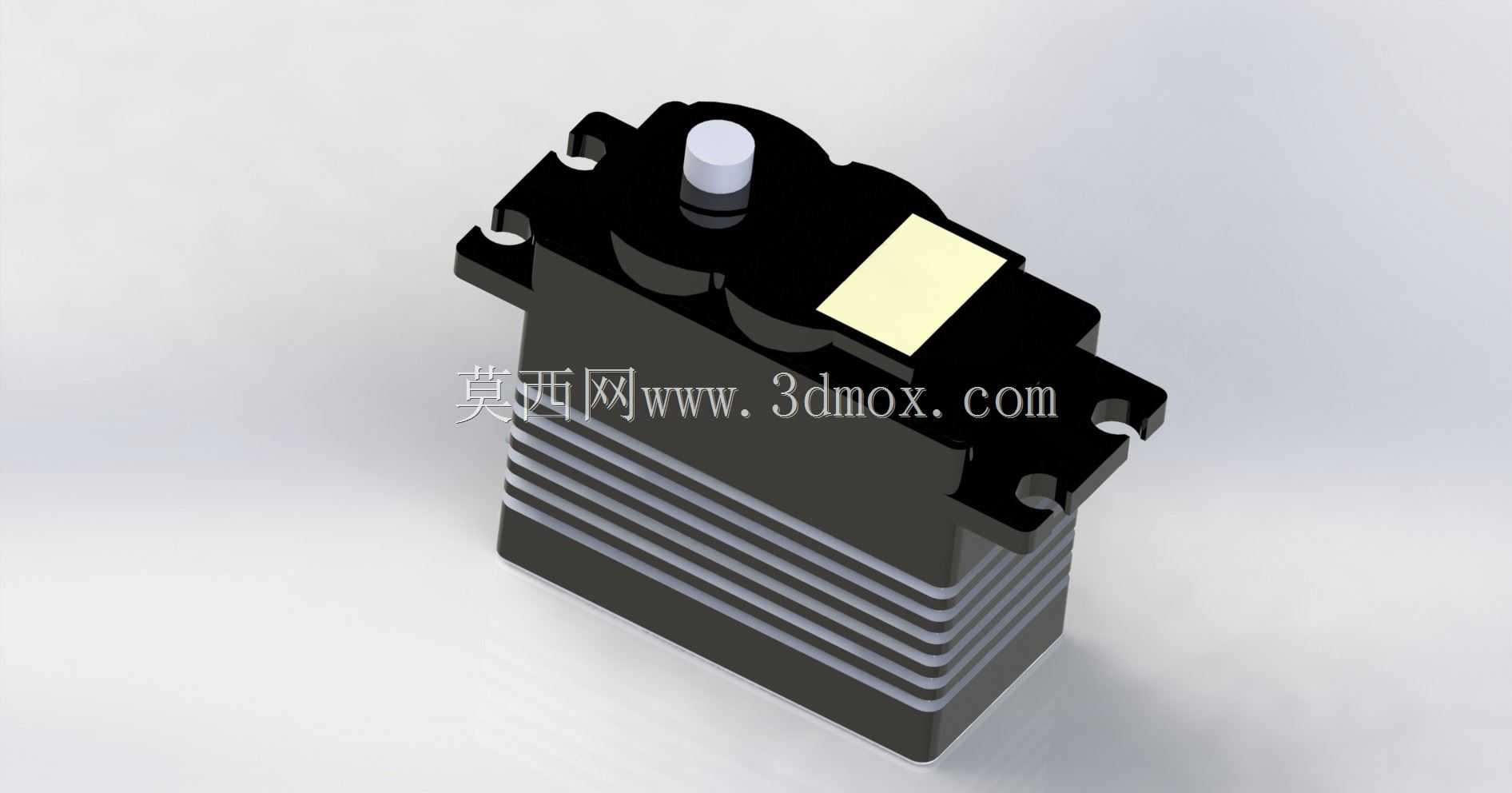

这款高扭矩全数字伺服舵机，在航模、小型机器人关节、工业自动化小负载执行场景中有着广泛应用，常被用于需要精准角度控制、大扭矩输出的往复摆动工位，比如摇摄相机云台的角度驱动、小型机械臂的关节转动、遥控模型车的转向控制、仿生机器人的肢体动作驱动等场景，能够在7.4V供电下输出611oz-in的扭矩，满足多数小空间大出力的执行需求。从结构设计来看，建模过程中优先保证了安装接口的准确性，顶部输出轴的安装位、壳体四周的固定孔位完全匹配市面通用的安装板规格，可直接适配S2000系列摇摄支架的Modify安装板，无需额外做安装位的二次修改，方便设计人员直接调用到整机装配中。壳体部分采用了带散热筋的结构设计，侧面的多道平行凸起筋条既可以提升壳体的结构强度，避免大扭矩输出时壳体出现形变，也能增大散热面积，在舵机持续带载工作时帮助内部驱动电路与减速组散出热量，延长连续工作时长。顶部输出轴采用标准齿形规格，可兼容市面多数通用舵机摇臂，无需定制专用连接件。建模时省略了样条曲线构成的复杂外观细节，核心保留了所有安装相关的边界尺寸：壳体的长宽高尺寸、固定孔的孔距与孔径、输出轴的伸出高度与直径、出线位的空间位置都做了精准还原，能够直接用于装配干涉检查、安装空间预留的设计工作。在实际选型使用中，这类数字舵机相比模拟舵机有着更好的定位精度与保持力矩，不会出现负载下的角度漂移问题，适合需要长时间保持固定角度的工位，比如固定机位的摄像云台角度锁定、机械臂工位的姿态保持等场景。设计时需要注意安装面的平面度要求，四周固定孔的锁附力度要均匀，避免壳体受力不均导致内部齿轮组卡滞，输出端的负载要尽量作用在轴的径向中心，避免偏载导致轴承受损。模型的结构拆分也符合实际产品的装配逻辑，上盖、主体壳体、输出轴、驱动电路板安装位都做了独立的结构区分，方便设计人员根据自身需求做二次修改，比如调整出线方向、修改固定孔位适配自定义安装支架等，能够大幅缩短相关设备的开发周期，减少基础建模的重复工作量。
