方形带座外球面轴承F204垫块结构

这款方形带座外球面轴承组件，广泛应用于各类轻工输送设备、农业机械、食品加工生产线以及中小型传动系统中，主要承担旋转轴的径向支撑与轴向限位作用，能够在安装存在一定同轴度误差的工况下，自动补偿轴的挠曲与对中偏差，保障传动部件运行的平稳性，降低轴系运转过程中的额外磨损。在实际生产场景中，这类带座轴承常被用于皮带输送机的辊筒支撑、小型风机的转轴固定、包装设备的传动辊安装位置，无需复杂的轴承座安装基座加工，可直接通过螺栓固定在设备机架的安装平面上，大幅降低现场装配的难度与加工成本。

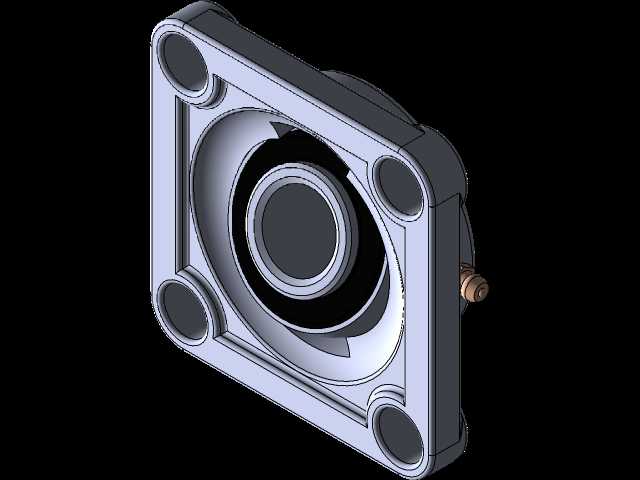

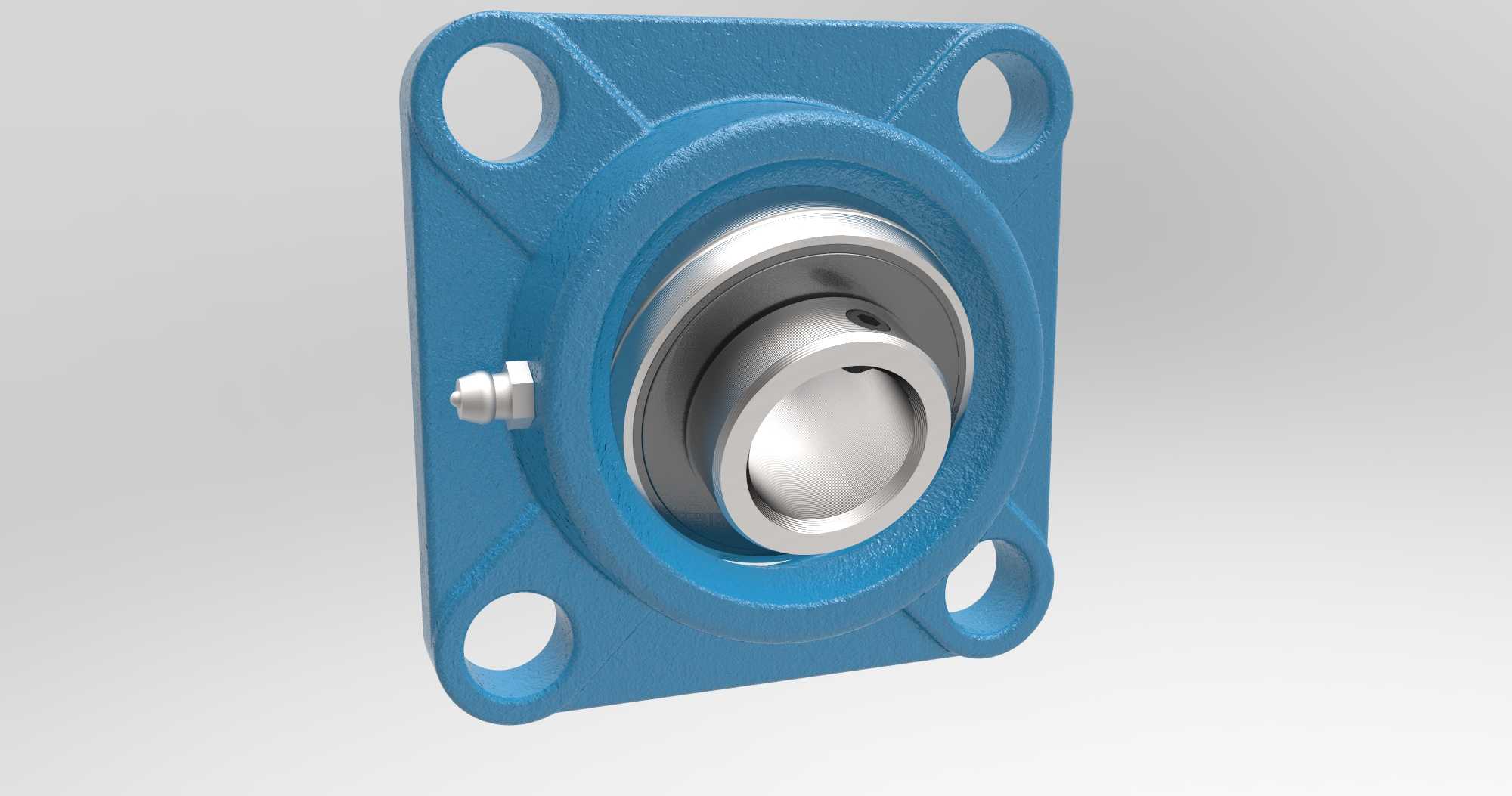

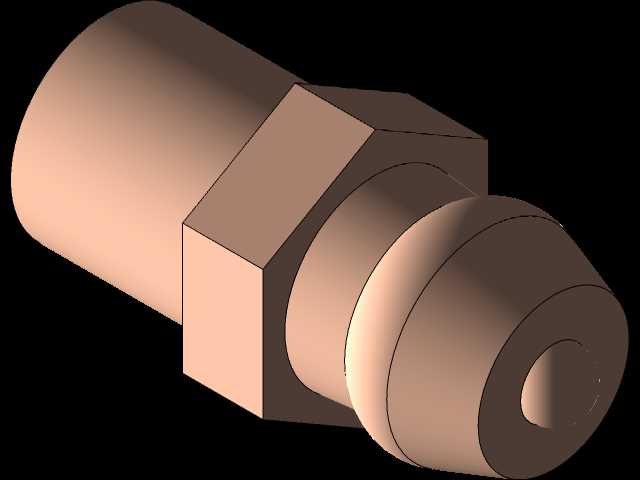

从功能特性来看，该组件将外球面球轴承与方形铸造轴承座整合为一体，轴承自带的顶丝结构可直接锁紧在转轴上，避免轴运转过程中轴承内圈与轴发生相对滑动；轴承座侧面配置的注油嘴可定期补充润滑脂，延长轴承的维护周期与使用寿命，方形座的四孔安装结构相比菱形座、立式座拥有更稳定的支撑刚性，能够承受更高的径向载荷与一定的冲击载荷，适配中等负载的连续运转工况。

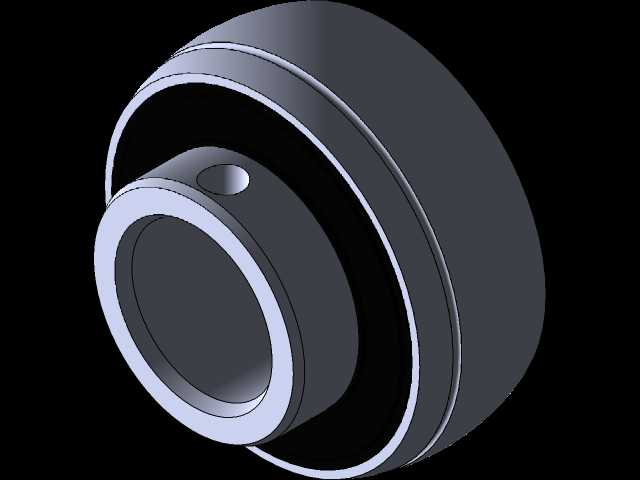

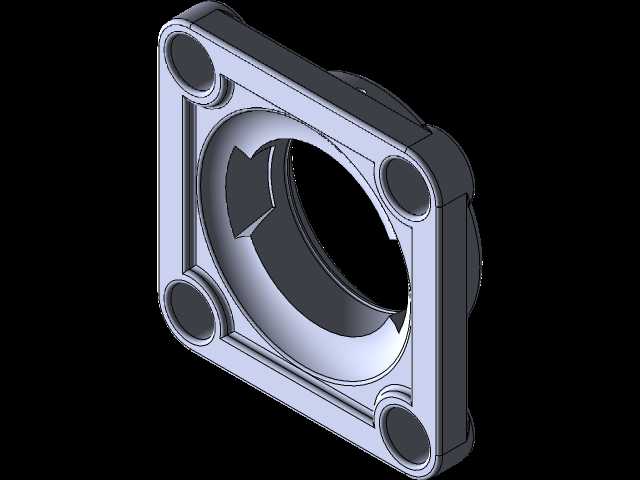

设计过程中，首先明确了20毫米内径的适配轴径要求，匹配UC204型号外球面轴承的外圈球面尺寸，完成轴承座内球面的型腔设计，保证轴承外圈可在座体内实现小角度的自适应调心；方形座的四个安装孔采用通孔设计，孔位分布对称，安装孔中心距符合通用带座轴承的安装尺寸规范，可直接替换同规格的常规F204系列带座轴承，无需修改原有设备的安装孔位。轴承座的壁厚经过载荷校核，在满足结构强度的前提下尽可能优化壁厚分布，避免不必要的材料浪费，座体边缘设置的铸造圆角可降低应力集中风险，提升部件的抗冲击能力。

从安装边界来看，该组件整体为方形法兰结构，安装时仅需在设备机架上加工对应位置的四个螺栓过孔，将轴承座贴合在安装平面后穿入螺栓锁紧即可完成固定，安装面的平面度要求低于传统分体式轴承座，对现场安装的适配性更强；轴承内圈的顶丝锁紧位置预留了足够的操作空间，日常维护时无需拆卸整体轴承座，仅需松开顶丝即可完成转轴的拆卸调整，大幅降低设备运维的时间成本。
