立式带座外球面轴承安装固定结构

这款立式带座轴承支撑结构，是工业传动系统中应用极为广泛的基础支撑部件，主要承担旋转轴的径向承载与定位固定作用，常见于各类输送设备、农业机械、轻工生产线、纺织机械以及中小型风机、泵类设备的传动端，用来为旋转的轴类零件提供稳定的回转支撑，补偿轴类安装过程中产生的微小同轴度偏差，降低轴系运转过程中的振动传递，延长配套轴承与传动轴的整体使用寿命。

从实际使用场景来看，这类带座轴承结构不需要额外加工复杂的轴承安装腔体，仅需通过底座两个安装孔使用螺栓固定在设备的安装机架平面上即可完成装配，相比嵌入式轴承安装结构大幅降低了设备机架的加工难度与装配成本，尤其适合各类中小型非标设备的快速搭建与后期维护更换，在车间流水线改造、老旧设备传动部件维修场景中，这类标准化的带座支撑结构能够大幅缩短设备停机维护的时间。

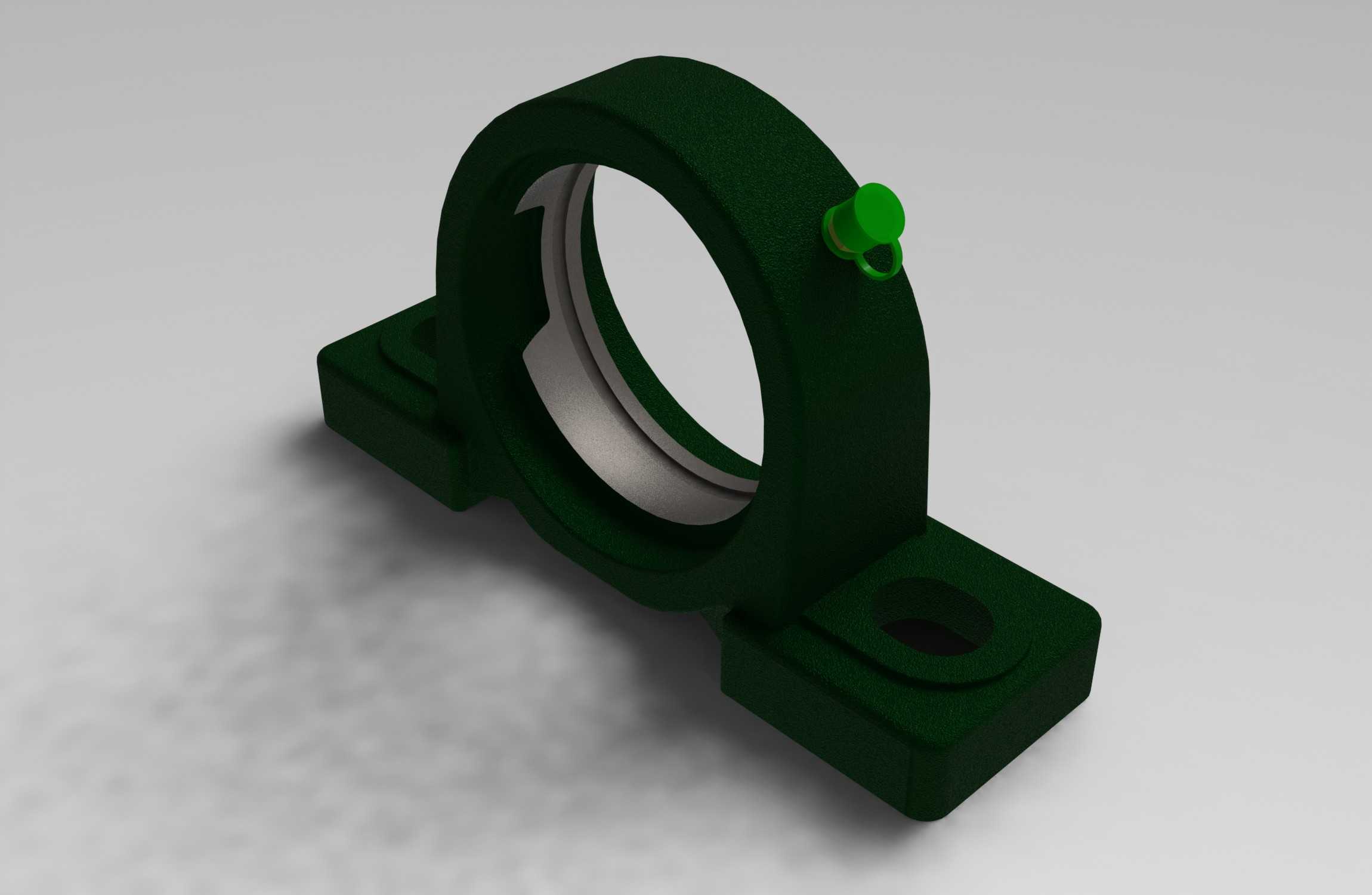

产品功能设计上，主体采用立式铸造型腔结构，底座为对称分布的两个带安装沉孔的固定支脚，支脚的沉孔设计可以让固定螺栓的头部完全沉入支脚内部，避免螺栓突出干涉周边部件，同时保证轴承座安装后与机架平面完全贴合，不会出现安装翘曲导致的轴系偏载问题。主体的轴承容纳腔为适配外球面轴承的圆弧内孔结构，能够配合外球面轴承的调心特性，在轴系出现轻微挠曲变形或者安装存在小角度偏差时，依然保证轴承滚动体的正常受力，避免出现局部过载导致的轴承提前失效。顶部设置的注油嘴结构，可以在设备不停机的状态下定期向轴承内部补充润滑脂，无需拆解轴承座即可完成日常维护保养，适配长时间连续运转的工业生产场景。

设计思路上，整体结构优先考虑安装便捷性与维护便利性，整体外形采用厚重的加强筋过渡设计，在轴承容纳腔与底座支脚的连接位置做了圆弧过渡加强，避免设备运转过程中支撑结构受径向载荷出现应力集中断裂的问题。安装边界方面，两个安装孔的中心距采用行业通用的标准化尺寸，能够直接替换同规格的其他同类型带座轴承产品，轴承内孔适配对应直径的光轴安装，整体安装高度预留了足够的轴端装配空间，不会出现轴端与机架干涉的问题，底座的安装平面做了平整加工处理，保证安装后轴承的轴线与安装平面保持平行，确保轴系运转的同轴度要求。
