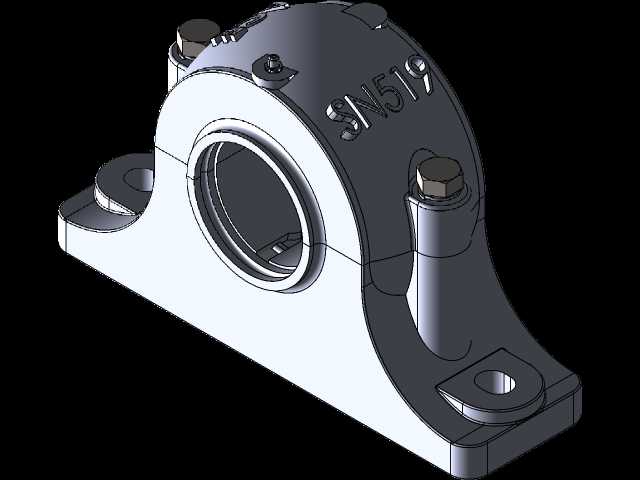

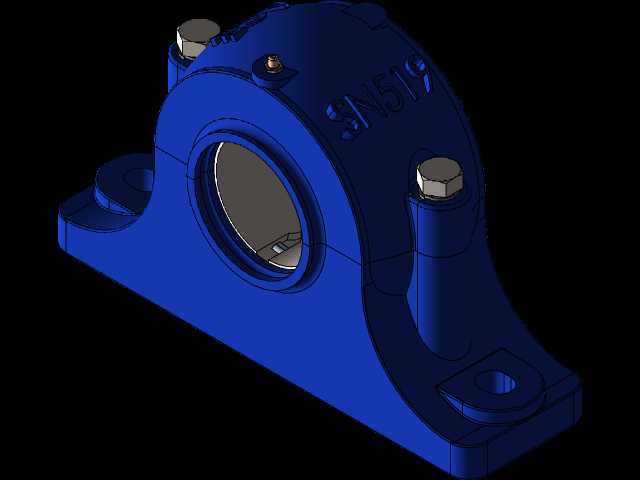

剖分式带紧定套滚动轴承座组件结构

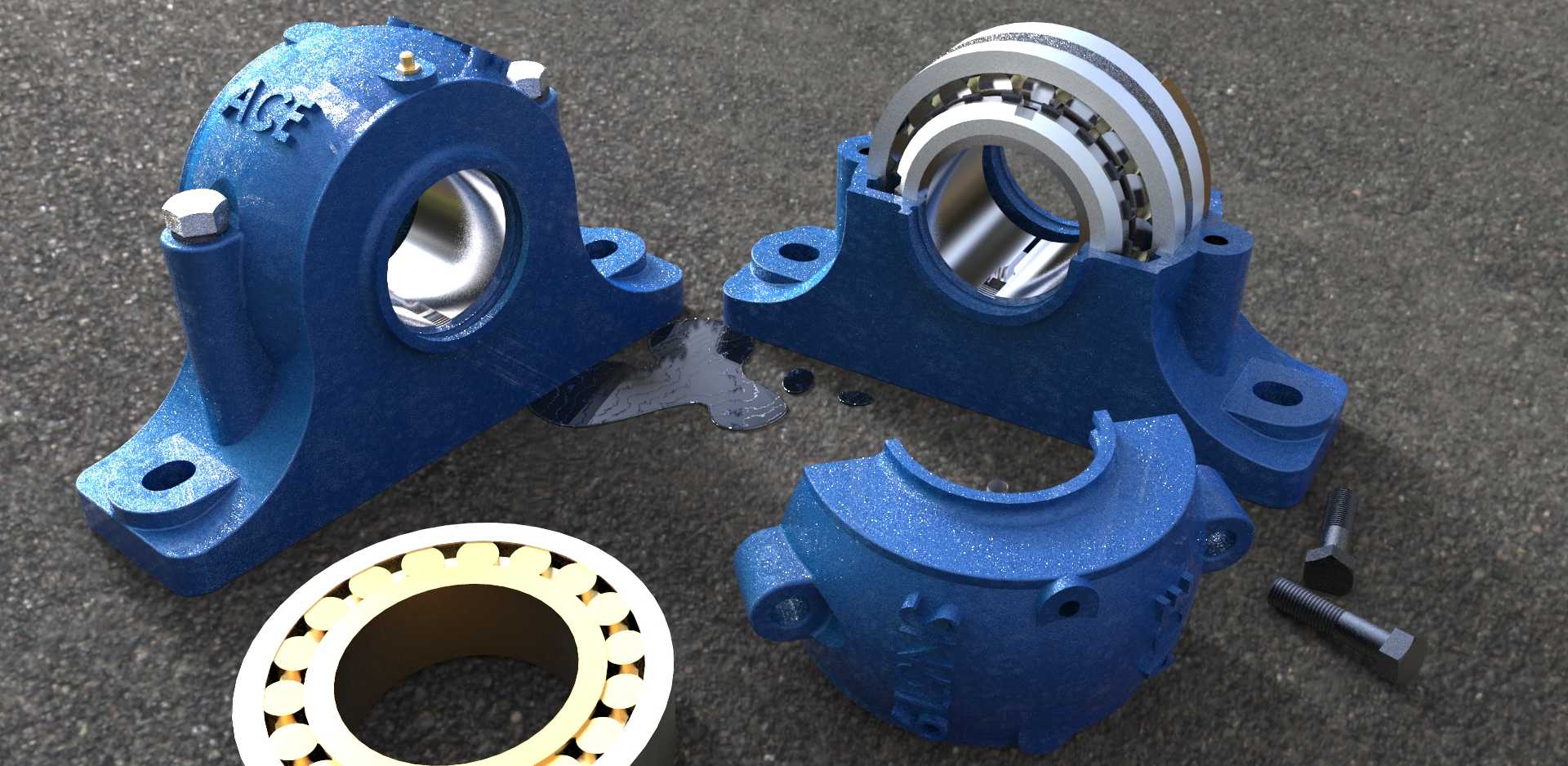

这款剖分式带紧定套的滚动轴承单元，是工业传动系统中承担径向载荷支撑、保障轴系平稳运转的核心基础部件，广泛应用于矿山输送设备、冶金轧机辅机、港口起重机械、大型风机以及重载桥梁传动支撑等场景，在长轴系安装、后期运维检修频繁的工况下具备极强的适配性。从实际应用场景来看，这类轴承单元常被用于跨距较长的传动轴系中，当轴件需要穿过多个支撑点位、整体式轴承无法完成套装安装时，剖分式的座体结构可以直接从轴的径向完成扣合安装，无需拆卸轴端的联轴器、传动轮等其他部件，能大幅降低现场安装与后期维护的工作量，尤其适合矿山、港口这类设备连续运转、停机检修窗口极短的生产场景。从产品功能特性来看，该单元集成了轴承座壳体、调心滚动轴承、紧定套、密封端盖以及配套锁紧螺栓等全套组件，轴承内置的滚动体可以将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与部件磨损；配套的紧定套结构可以适配不同公差等级的光轴安装，无需在轴端加工定位轴肩，通过锥面配合的锁紧力即可实现轴承内圈与轴的紧密固定，同时自带的调心性能可以补偿轴系受载后产生的轻微挠曲变形，避免轴承因偏载出现早期点蚀失效。从设计思路来看，座体采用上下剖分的对合结构，结合面经过精密铣削加工保证装配后的同轴度，底座预留的两个长条形安装螺栓孔可以适配一定范围内的安装位置偏差，方便现场施工时调整轴系对中精度；座体顶部预留的注油孔可以直接连通轴承内部滚道，方便运维过程中定期补充润滑脂，无需拆解座体即可完成润滑保养，延长整套部件的使用寿命。从外形尺寸与安装边界来看，该轴承单元适配的轴径为84毫米，座体底部的安装孔中心距、座体总高度、轴承室的径向尺寸都经过严格校核，安装时需要预留足够的径向操作空间用于拧紧上下座体的连接螺栓，轴向方向需要预留端盖拆装、紧定套锁紧的操作余量，底座安装面需要保证足够的平面度，避免座体受迫变形导致轴承卡滞，配套的锁紧螺栓需要按照规定扭矩对称拧紧，保证座体结合面受力均匀，避免运转过程中出现连接松动。
