星形发动机缸头结构三维设计作品

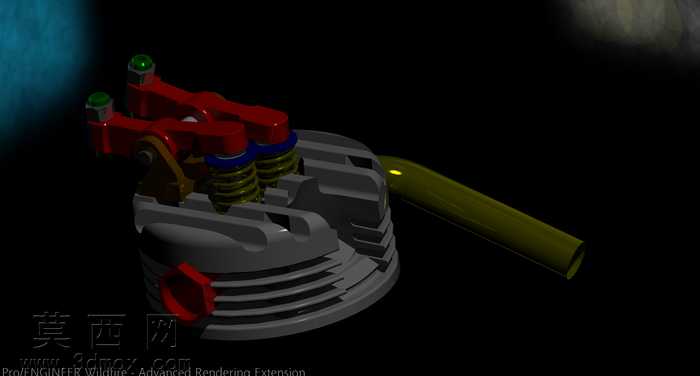

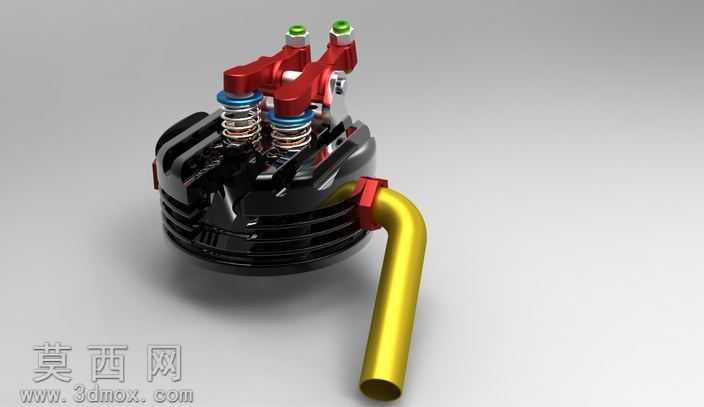

本作品为星形发动机缸头的三维数字化设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，首先对缸头主体的散热鳍片结构进行精准建模，逐片还原环形排布的散热鳍片的弧度、厚度与间距，保证散热结构的形态还原度，同时对缸头基座的安装定位孔、密封配合面进行公差适配的特征构建，确保各装配位的尺寸符合机械设计规范。针对缸头上部的气门驱动组件，分别完成摇臂、气门弹簧、弹簧上座、气门杆的独立建模，还原摇臂的铰接支点结构、弹簧的螺旋圈数与线径参数、气门顶端的密封锥面结构，各部件之间预留合理的装配间隙，还原真实发动机配气机构的运动空间逻辑。材质与渲染阶段，针对不同部件匹配对应材质属性：缸头主体采用铸铝材质，调整金属粗糙度与漫反射参数，还原铸铝件哑光带细微颗粒的质感；摇臂部件采用调质钢材材质，添加轻微的金属反光与表面氧化质感；气门弹簧采用弹簧钢材质，还原金属亮面的冷调质感；顶端的调节螺钉帽采用硬质合金材质，添加高反光的金属质感；配套的管状部件采用黄铜材质，调整暖调金属反光与轻微氧化的表面质感。场景布光采用暗调影棚布光逻辑，主光源从侧上方打亮缸头主体结构，勾勒出散热鳍片的层叠轮廓，辅助光源补全部件暗部细节，避免结构死角出现死黑，背景采用深色调渐变突出主体金属质感，同时添加微弱的环境反射提升材质真实度。设计思路上优先还原星形发动机缸头的经典结构特征，重点突出星形布局下缸头的紧凑结构与配气组件的排布逻辑，兼顾结构准确性与视觉展示效果，清晰呈现缸头各组成部件的装配关系与形态特征，可用于发动机结构教学、机械设计参考、动力部件展示等场景，建模过程中对各部件的装配约束进行了合理设置，可直观展示配气机构的相对位置关系，为后续的运动仿真、结构优化提供基础模型支撑。
