科里奥利ANSI600凸面质量流量计结构设计

本次设计的科里奥利原理质量流量计，主要面向石油化工、精细化工、食品医药、油气输送等工业场景的流体计量环节，可直接安装在工艺管道上，对管道内流动的液体、气体甚至高粘度浆液介质进行直接的质量流量测量，无需额外进行温度、压力补偿换算，相比传统体积式流量计，测量精度不受介质密度、粘度、工况压力波动的影响，能够为生产过程的物料配比、贸易交接、能耗核算提供精准可靠的流量数据支撑。

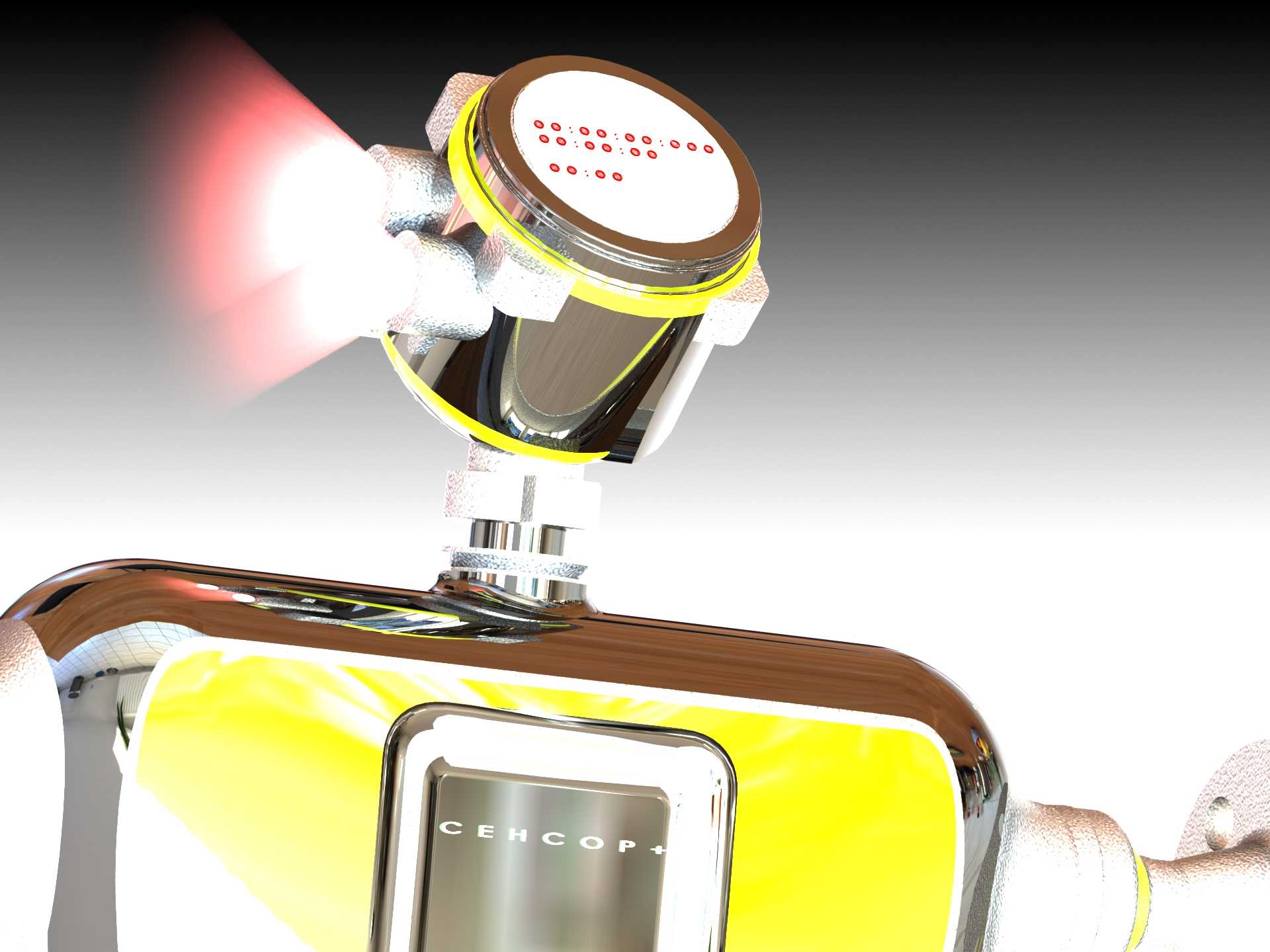

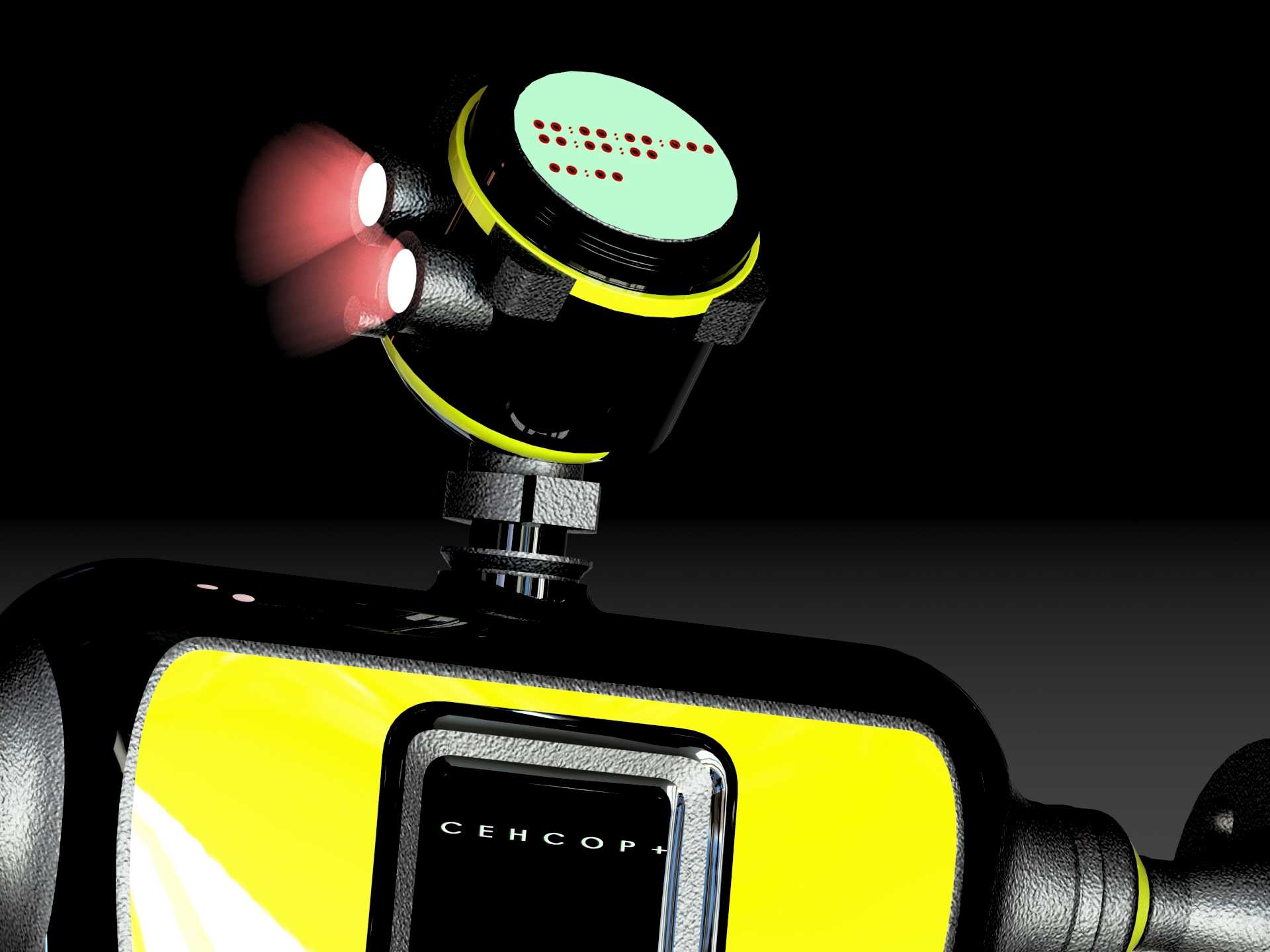

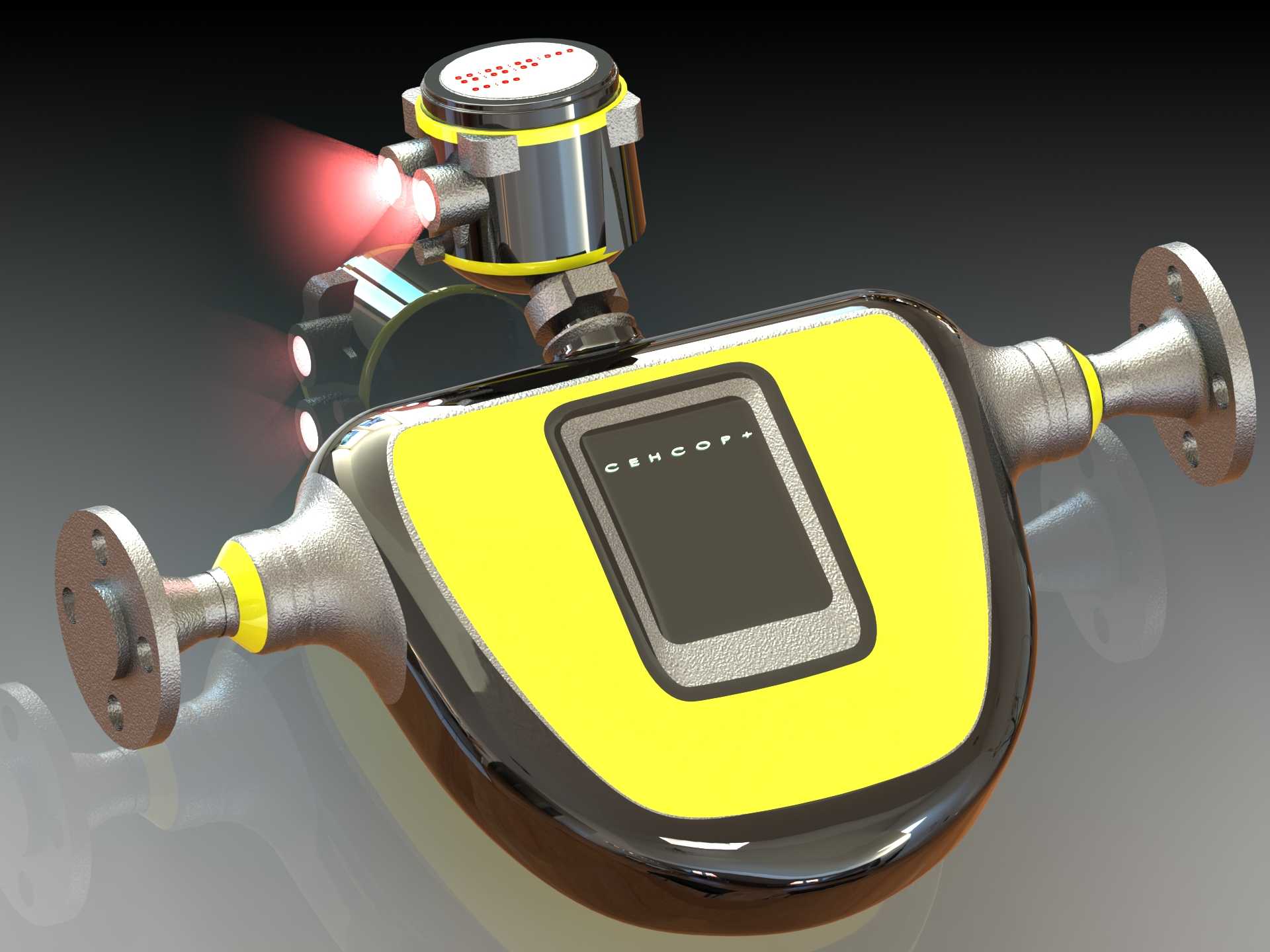

在功能特性设计上，这款流量计采用双管振动测量结构，核心测量管段做了流线型过渡处理，可有效降低介质流经时的压损，减少对管内流态的扰动，保障测量稳定性；表头部分采用一体化变送结构，集成了信号采集、运算处理、现场显示单元，可实时输出瞬时流量、累计流量、介质密度、介质温度等多组过程参数，支持现场就地读数与远程信号传输，适配工业现场的不同数据采集需求。

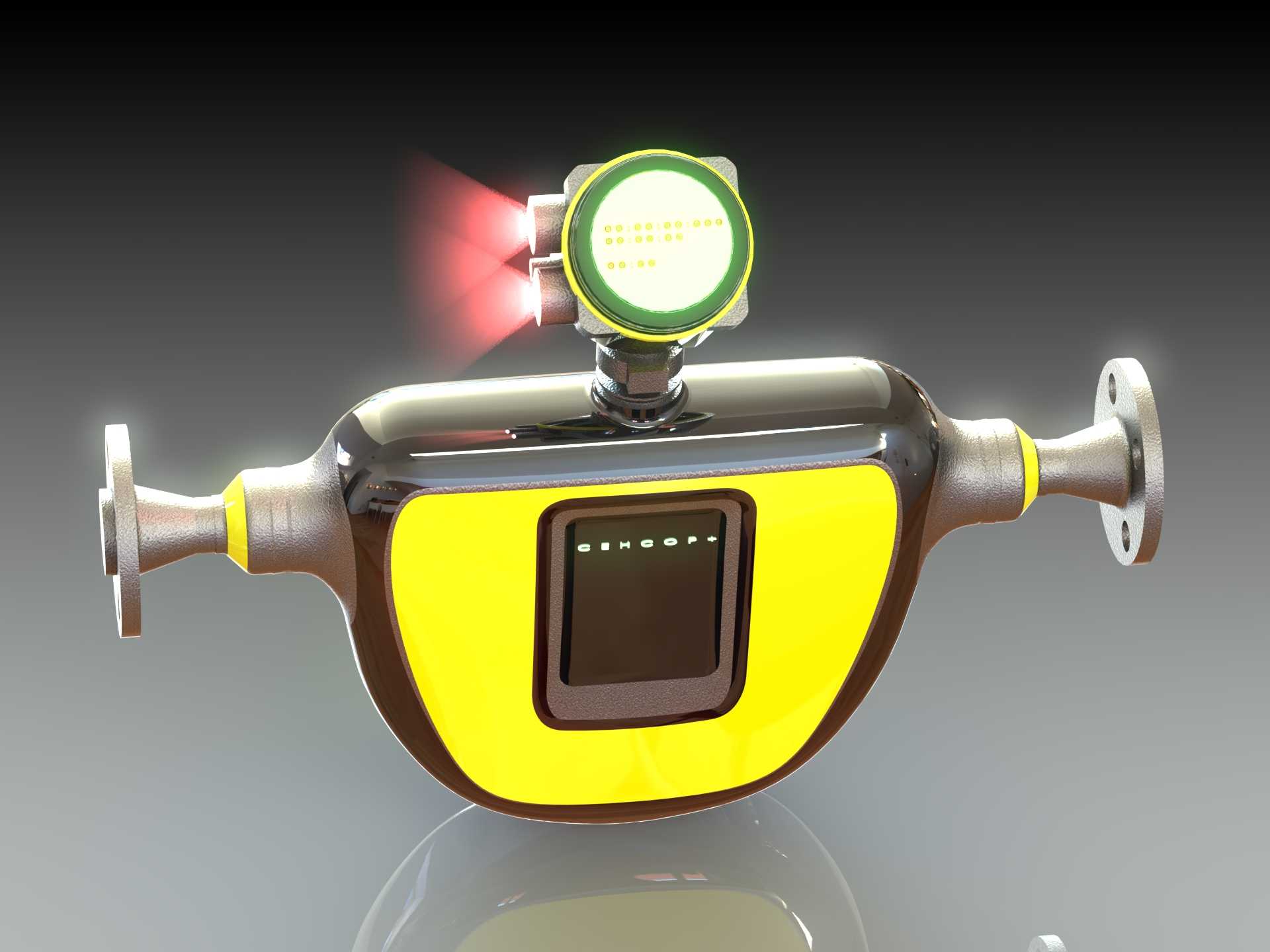

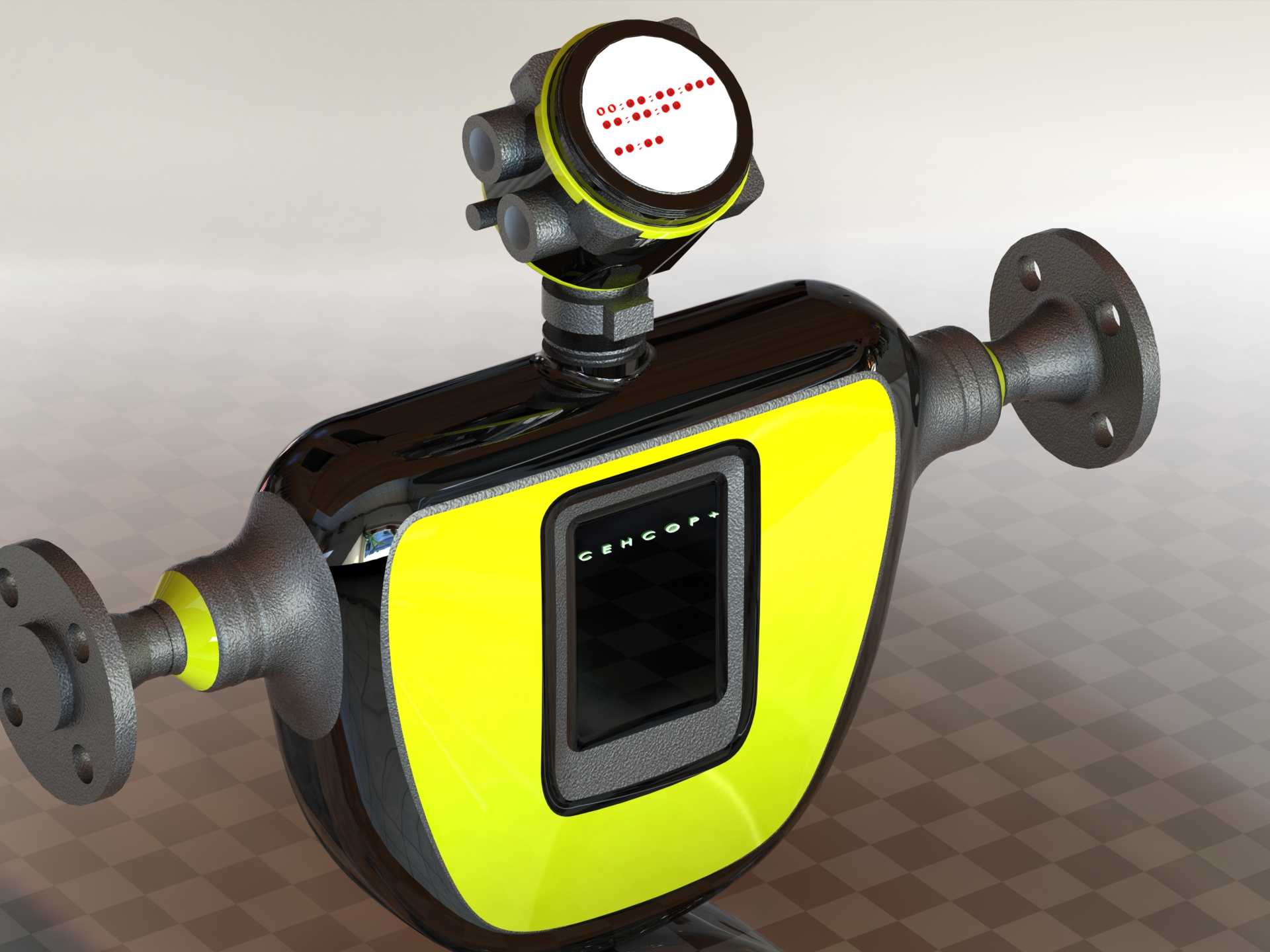

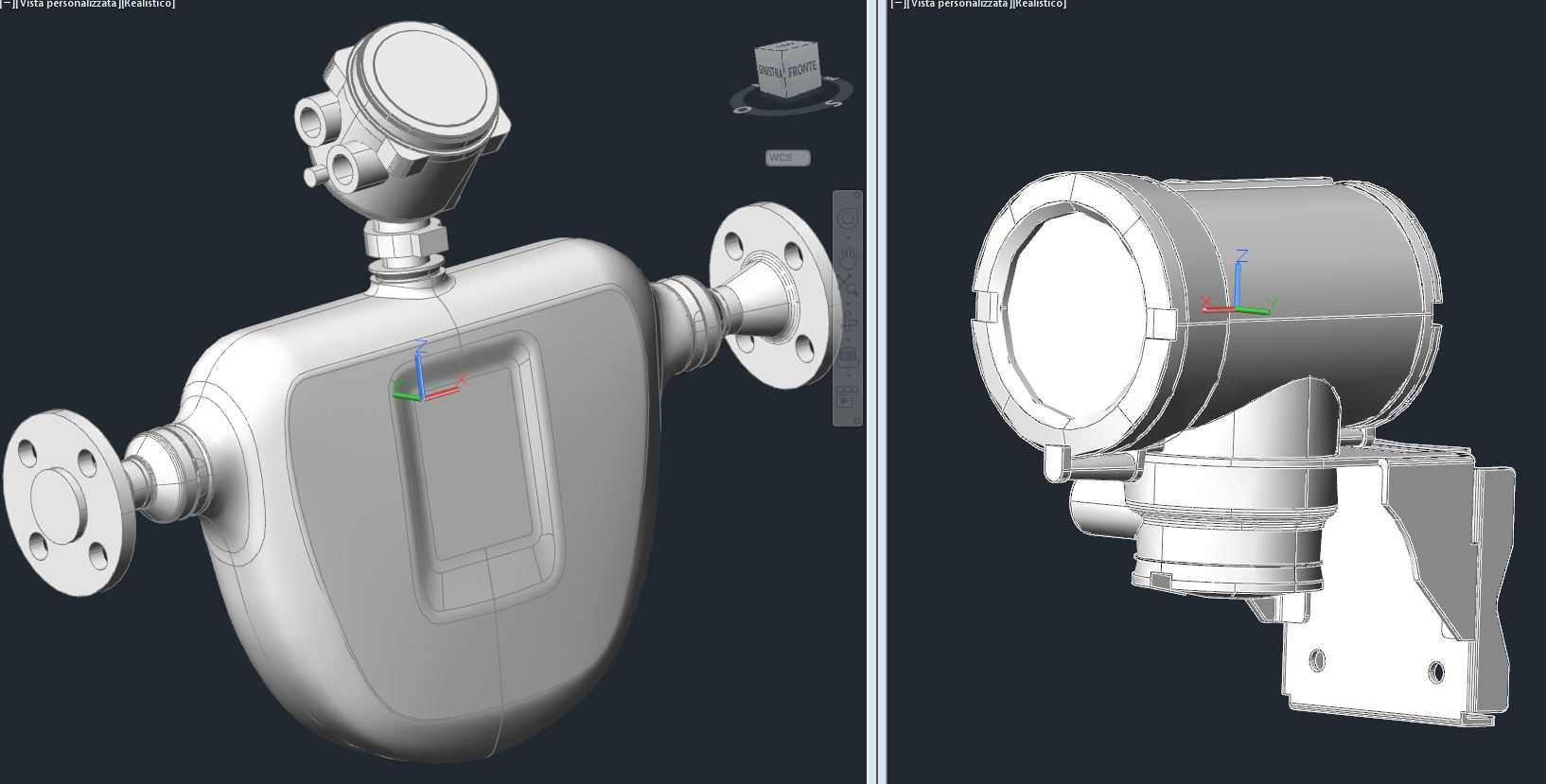

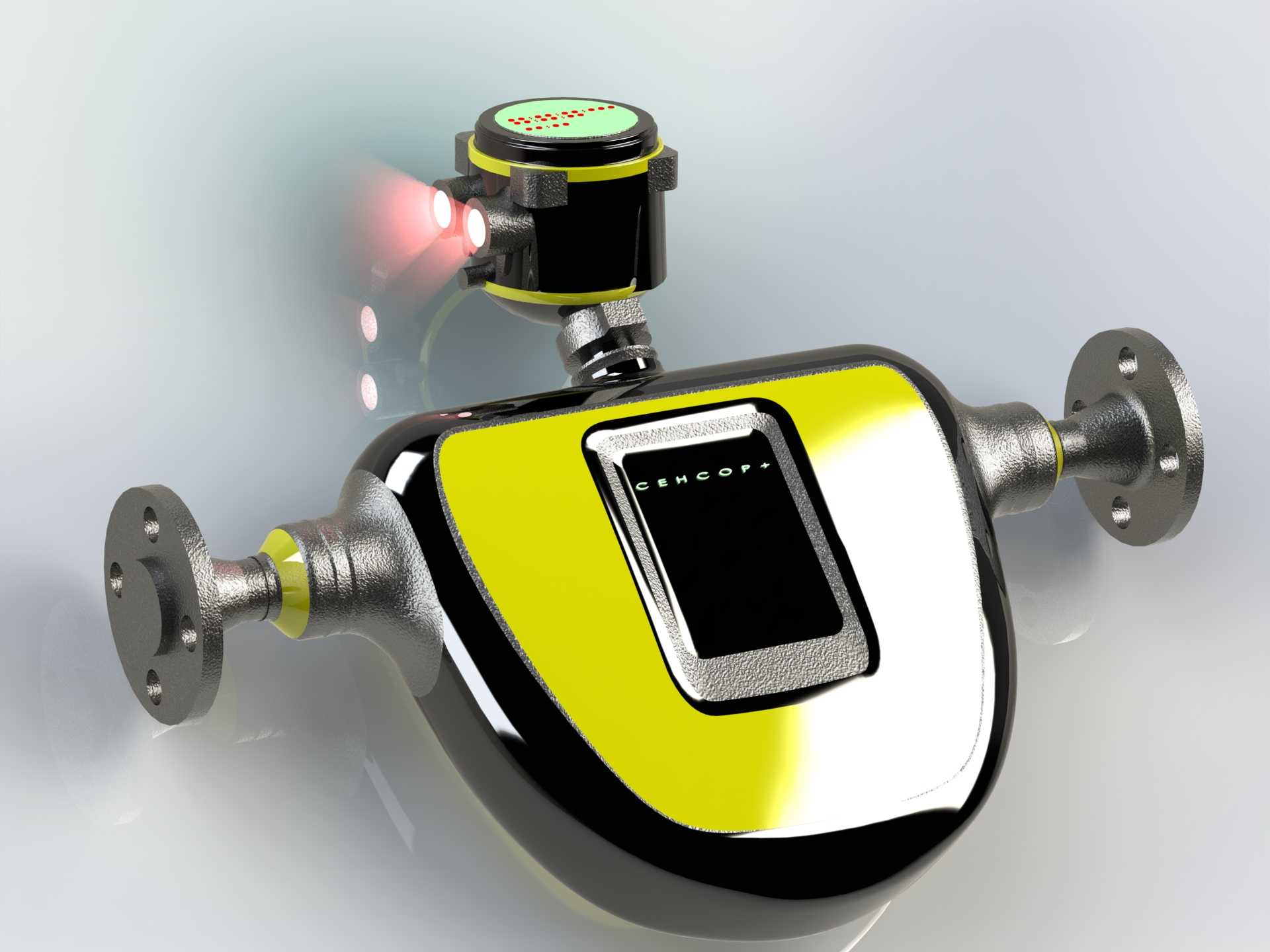

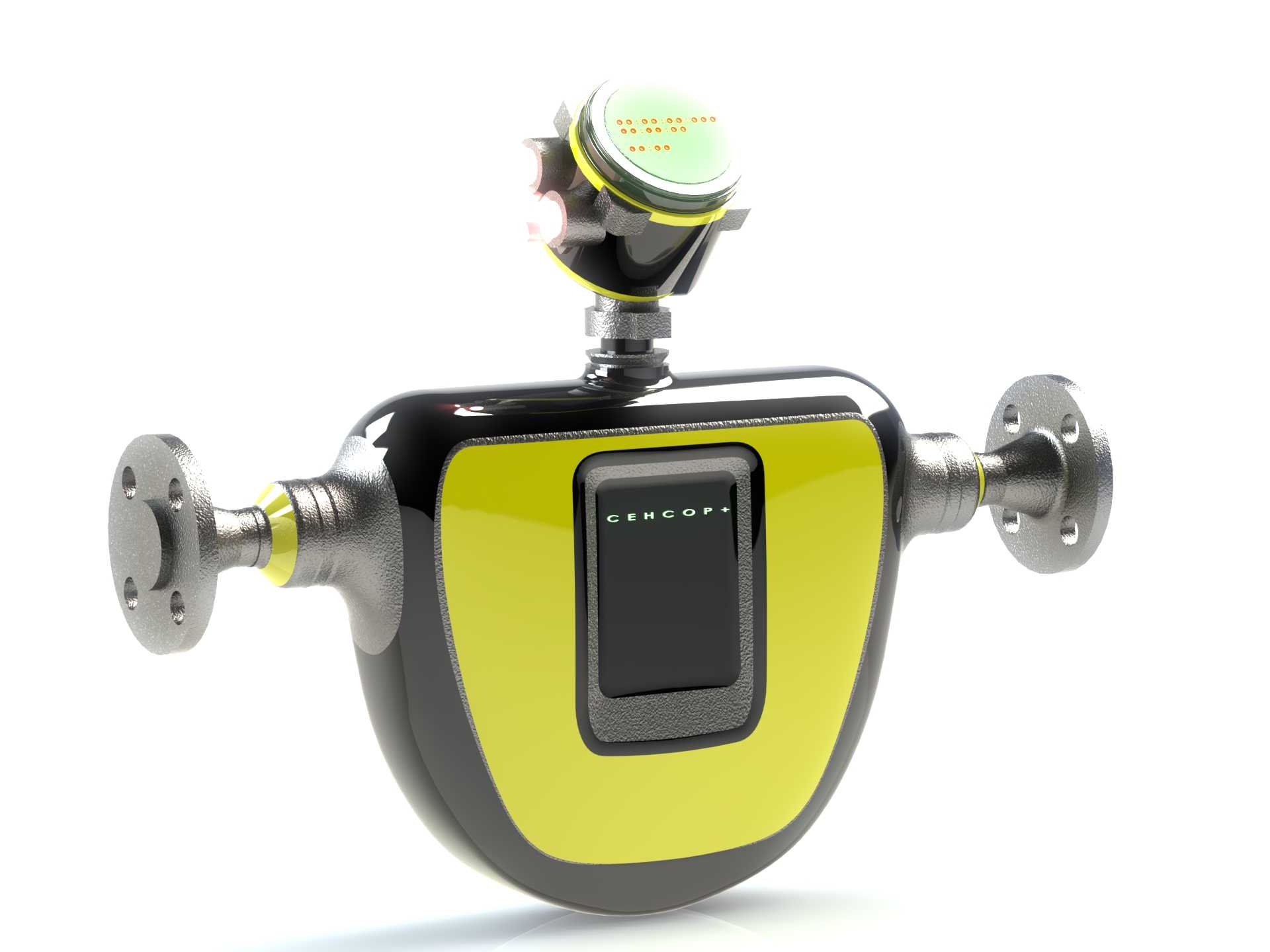

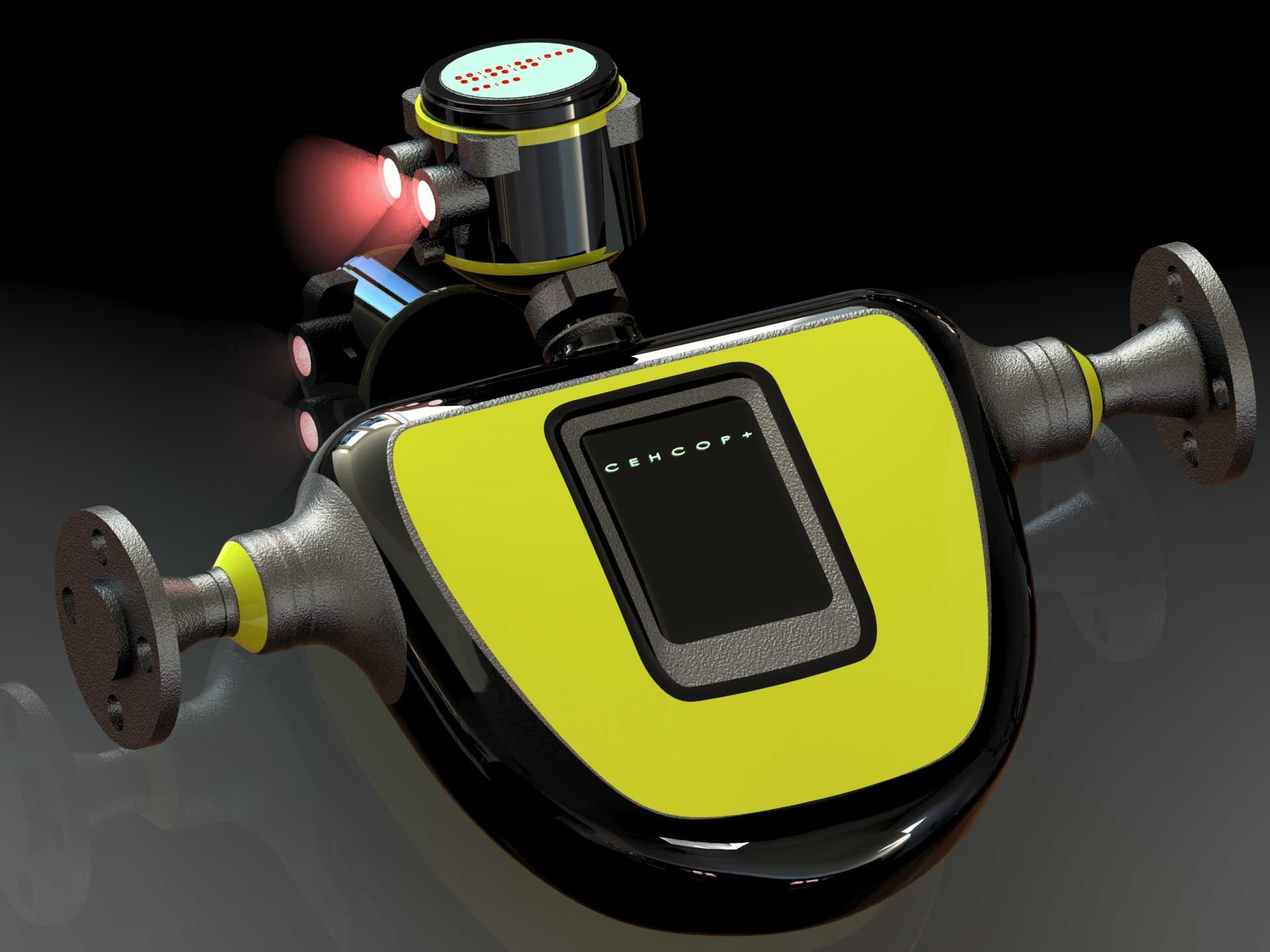

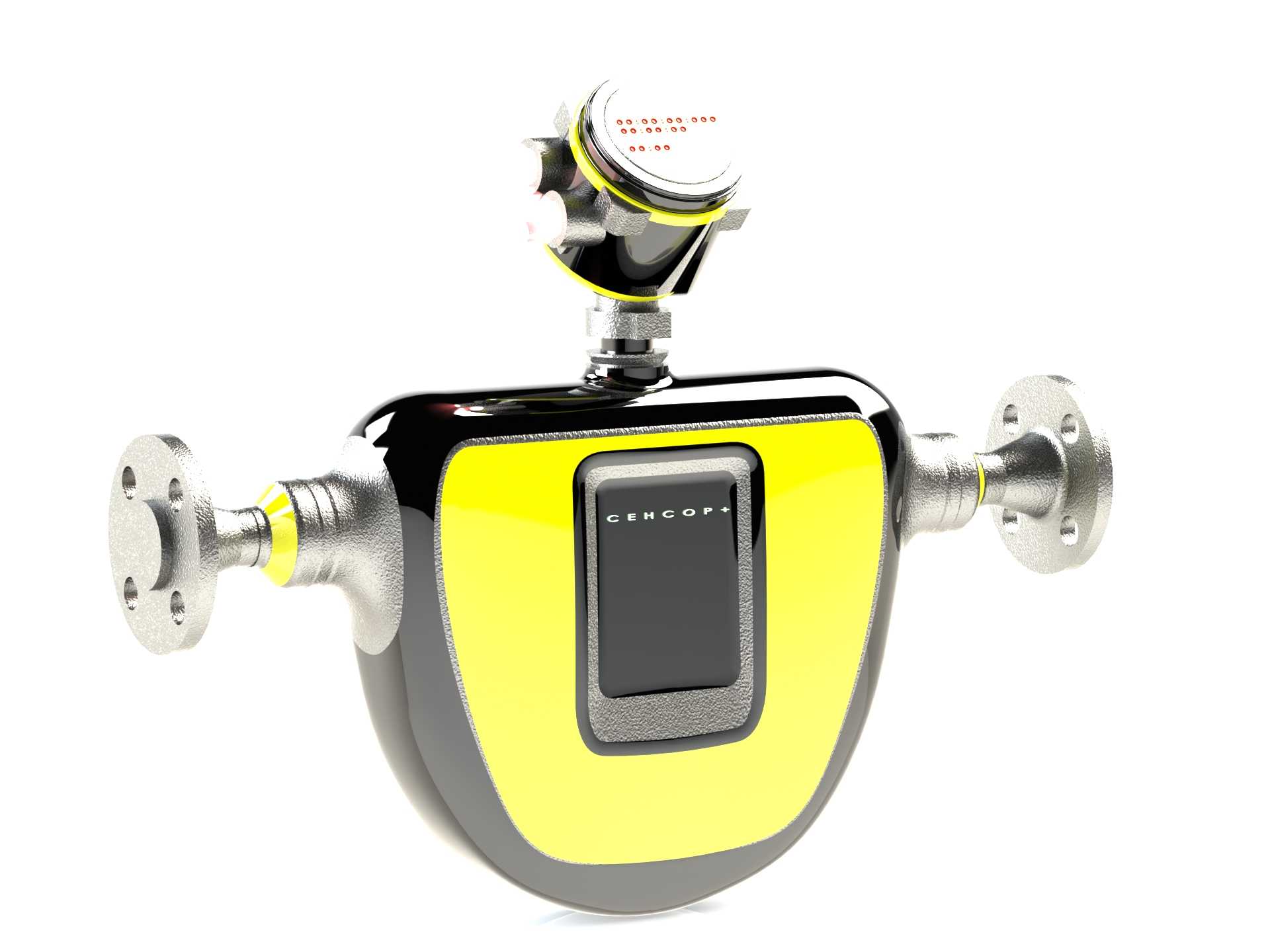

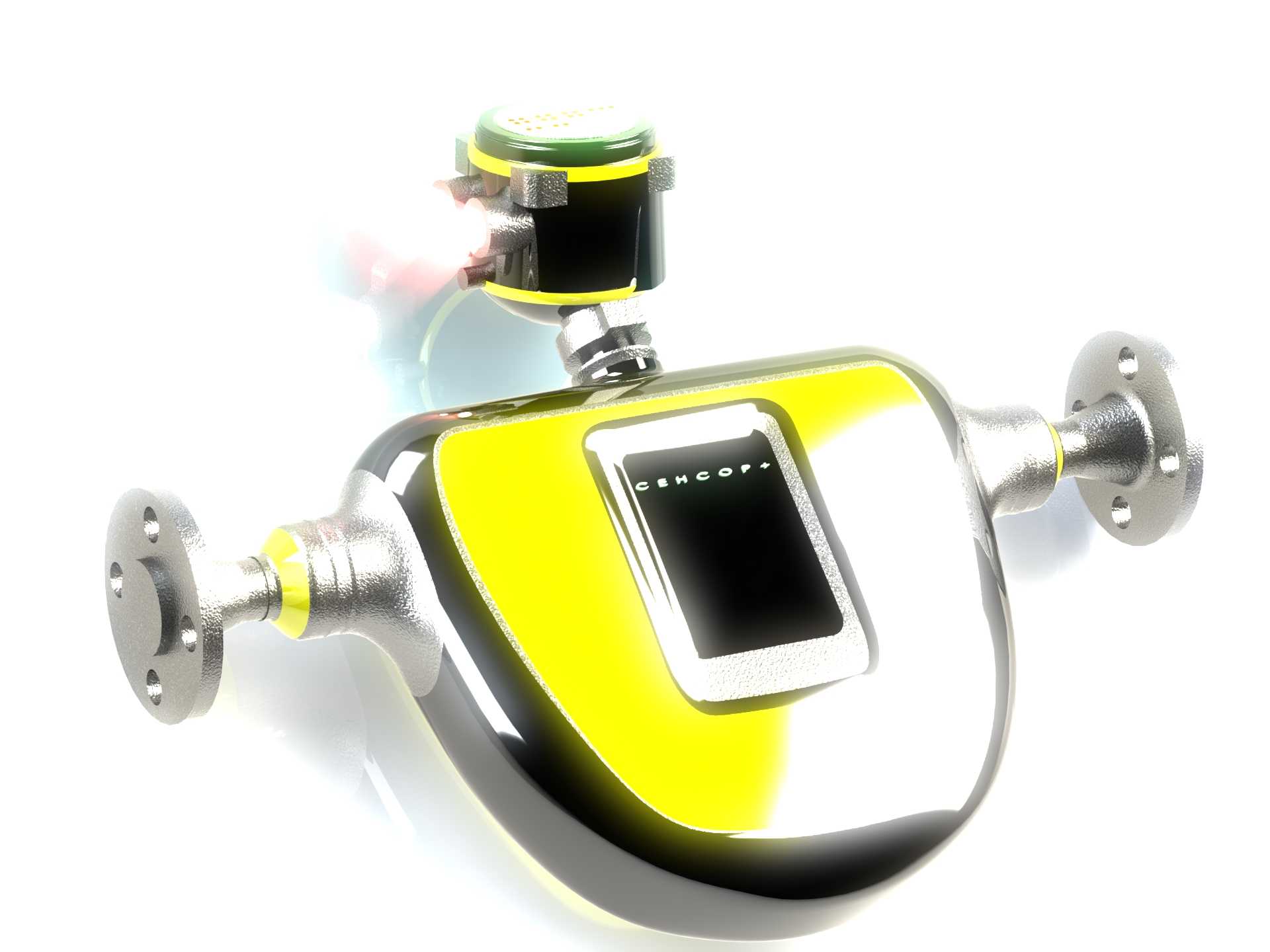

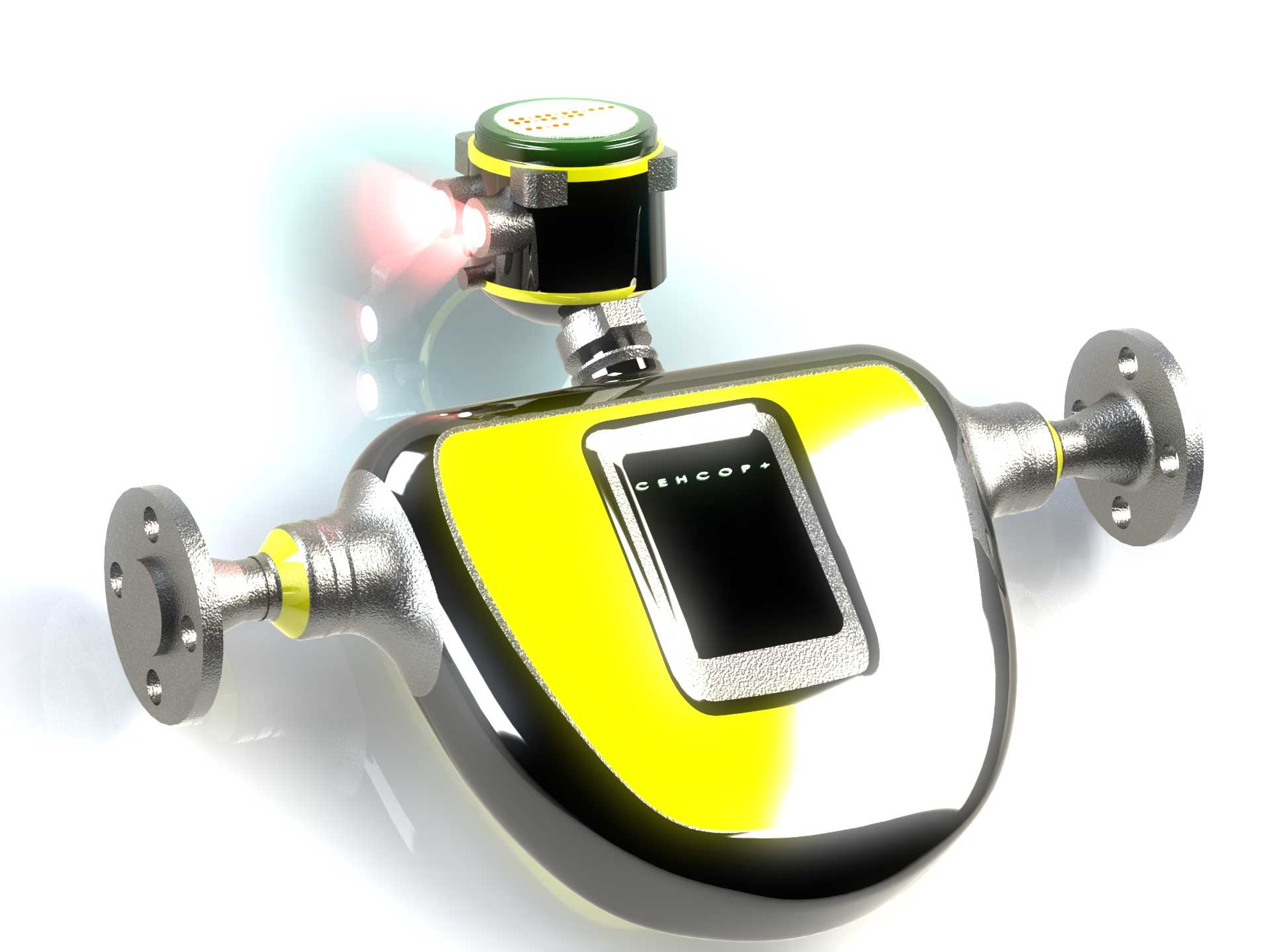

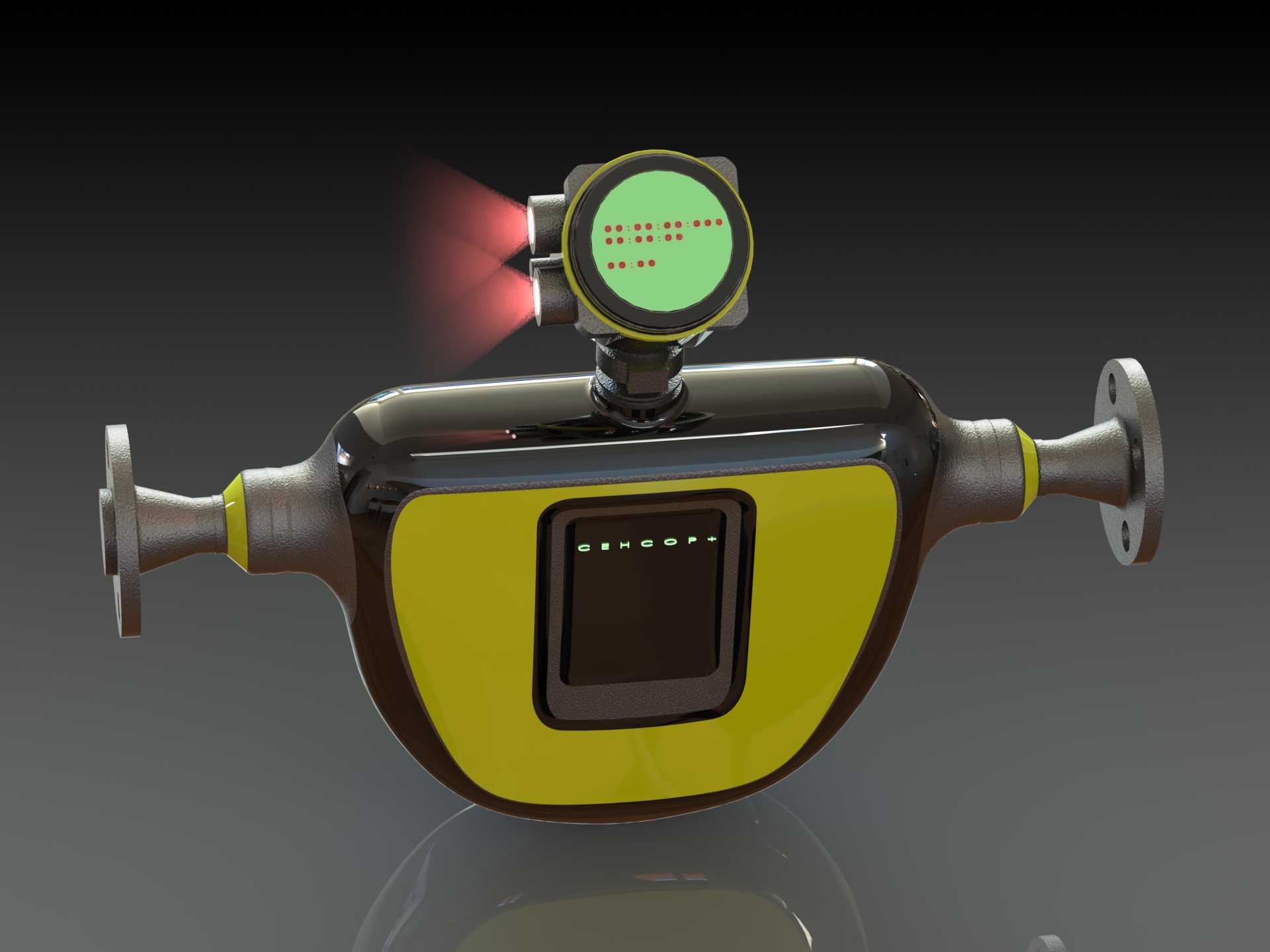

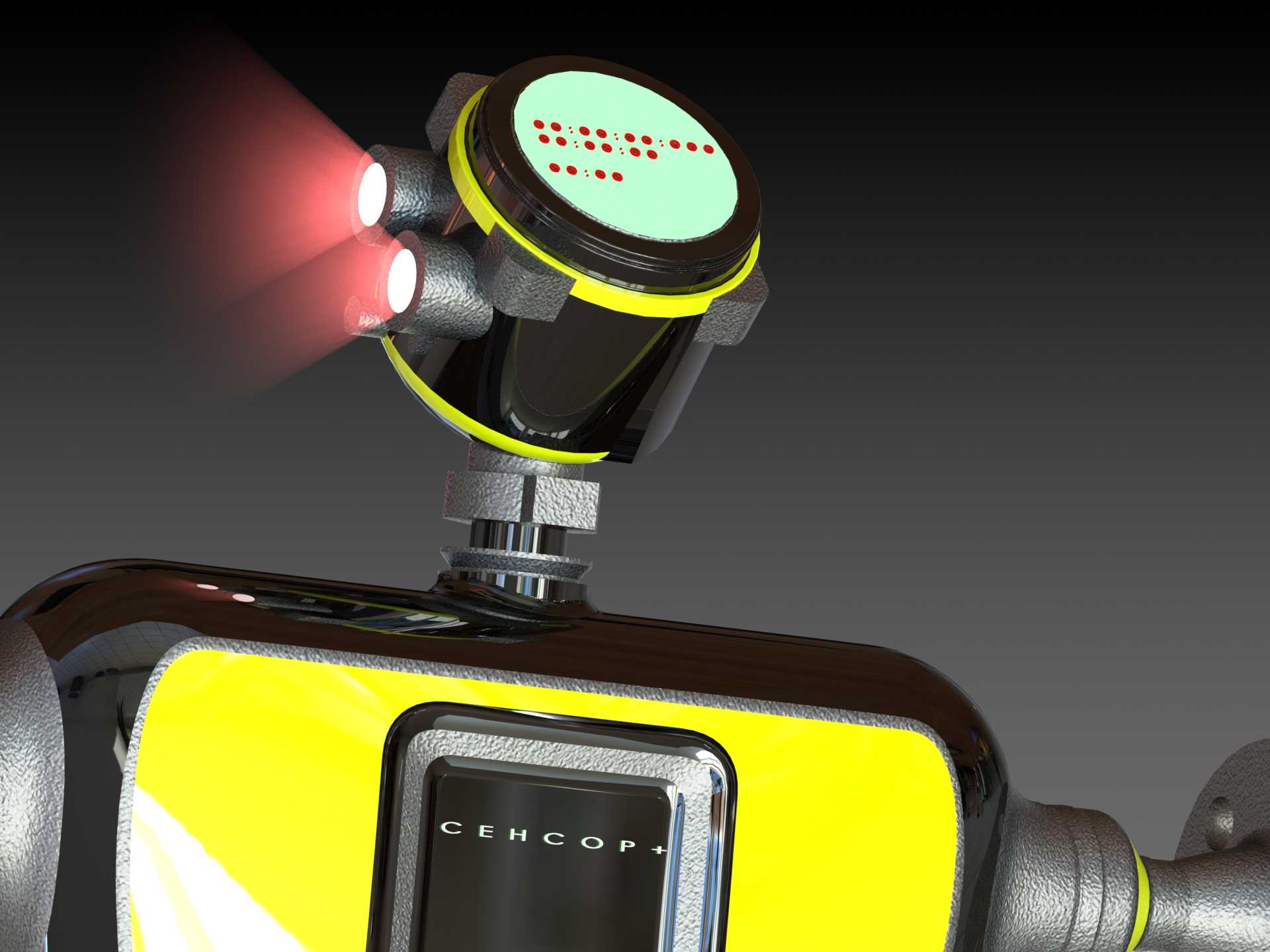

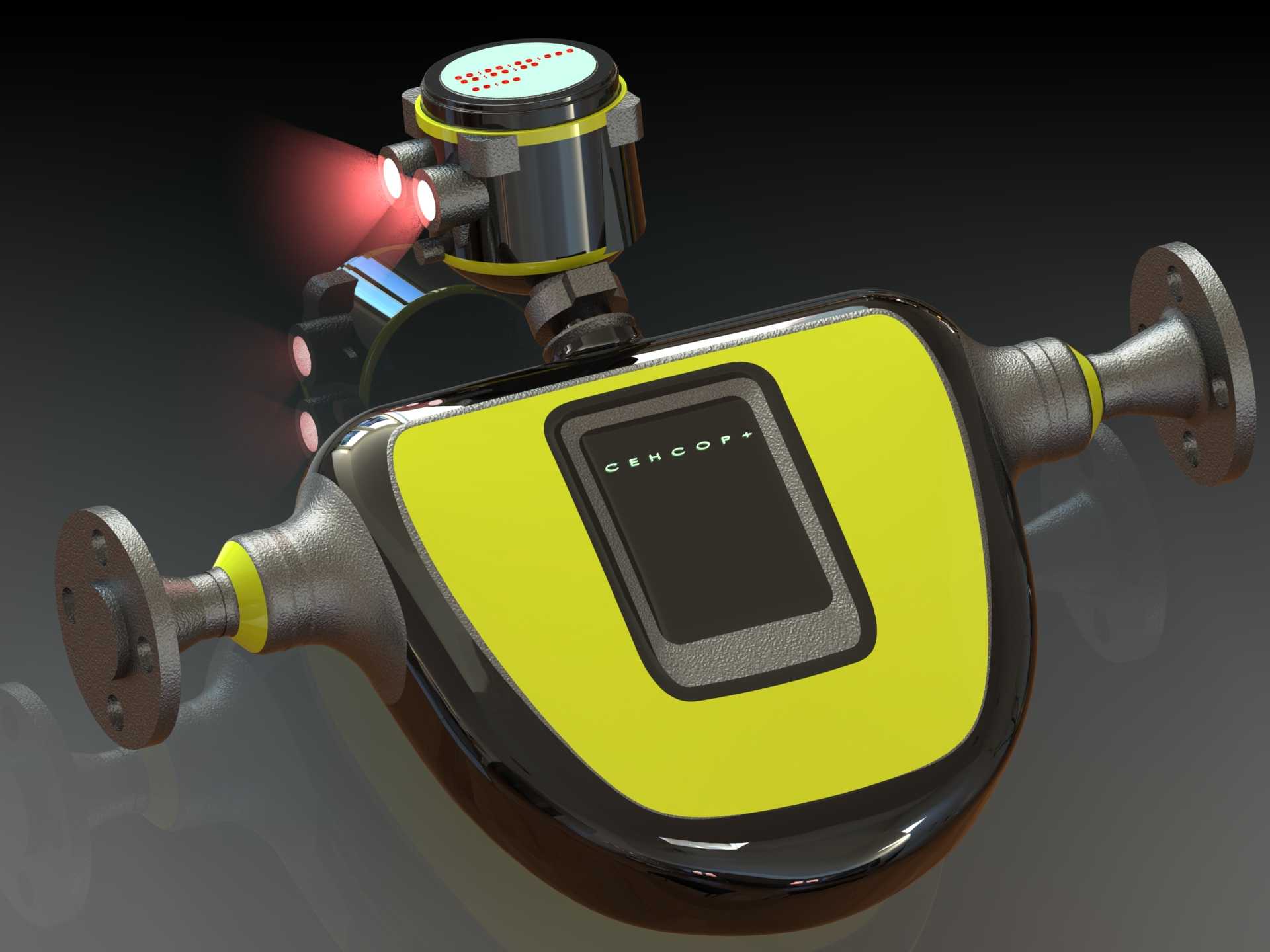

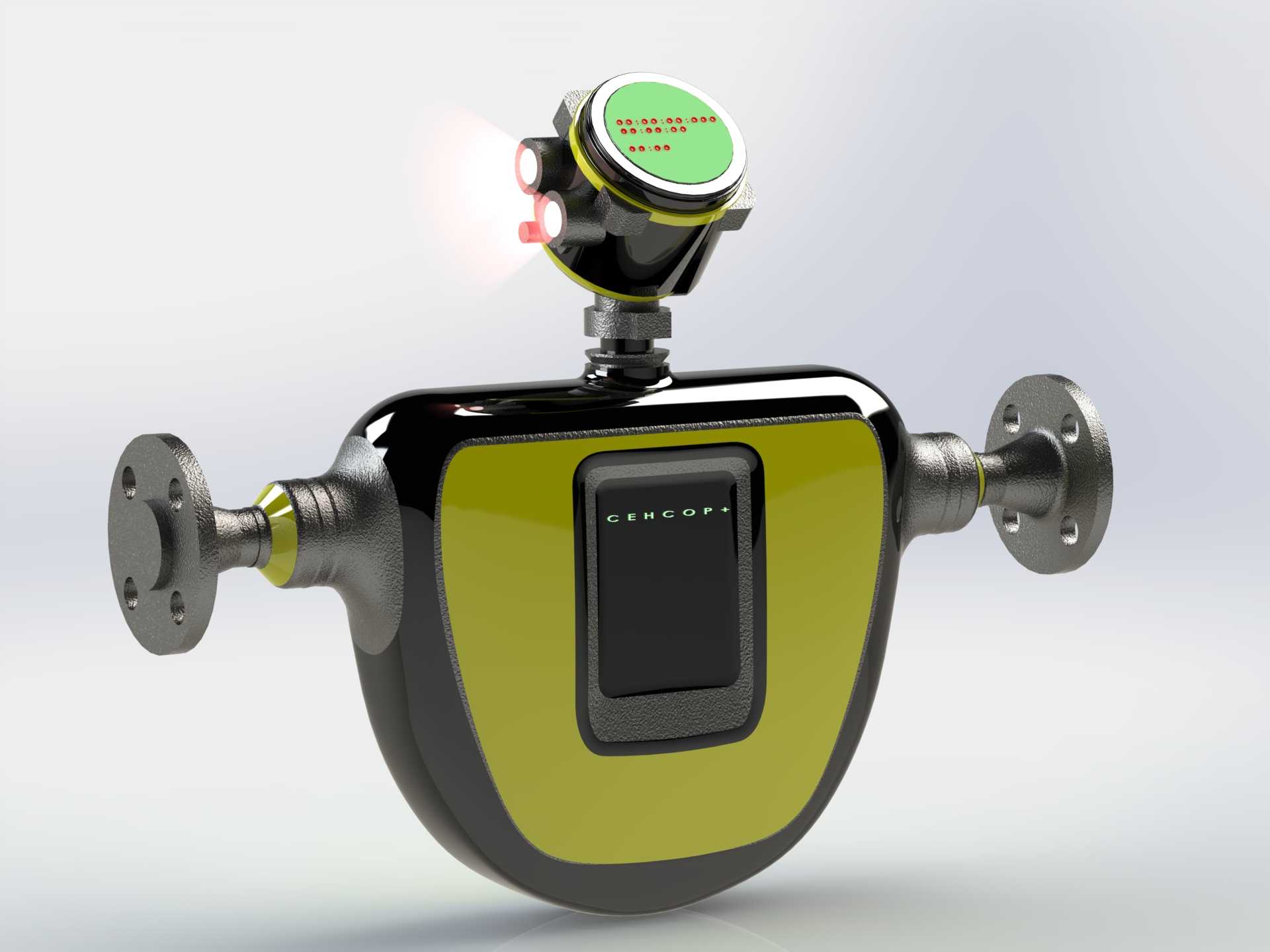

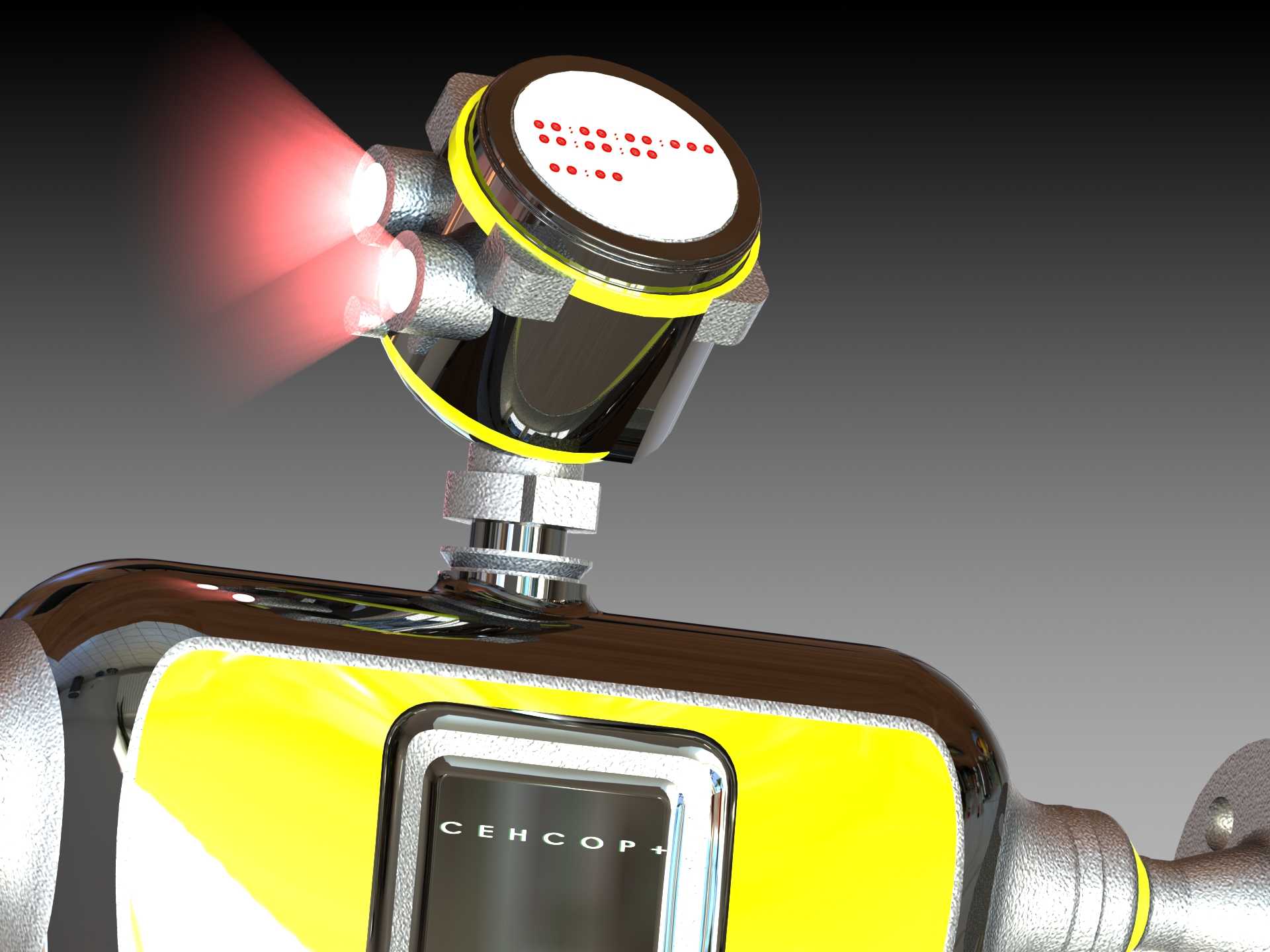

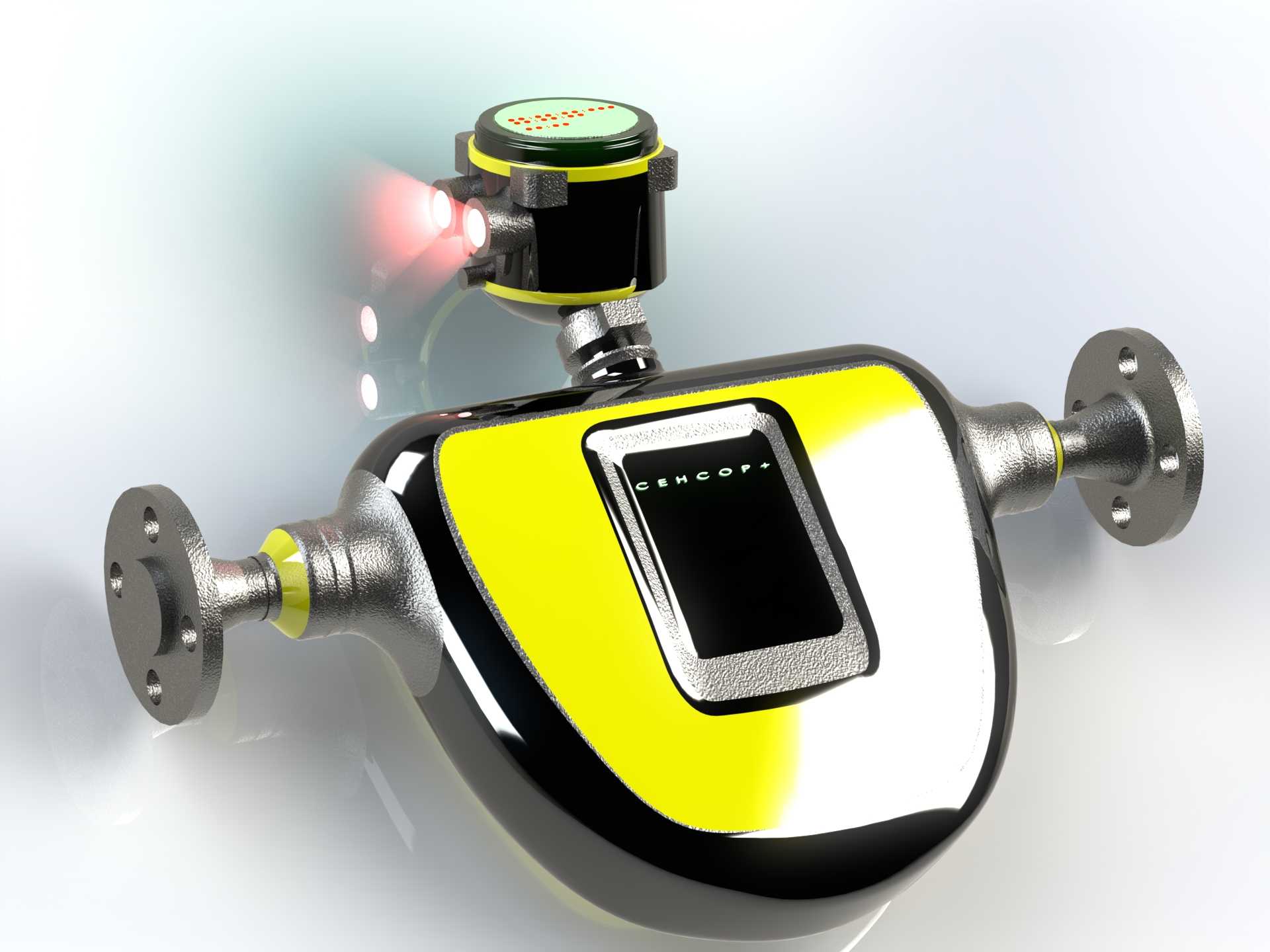

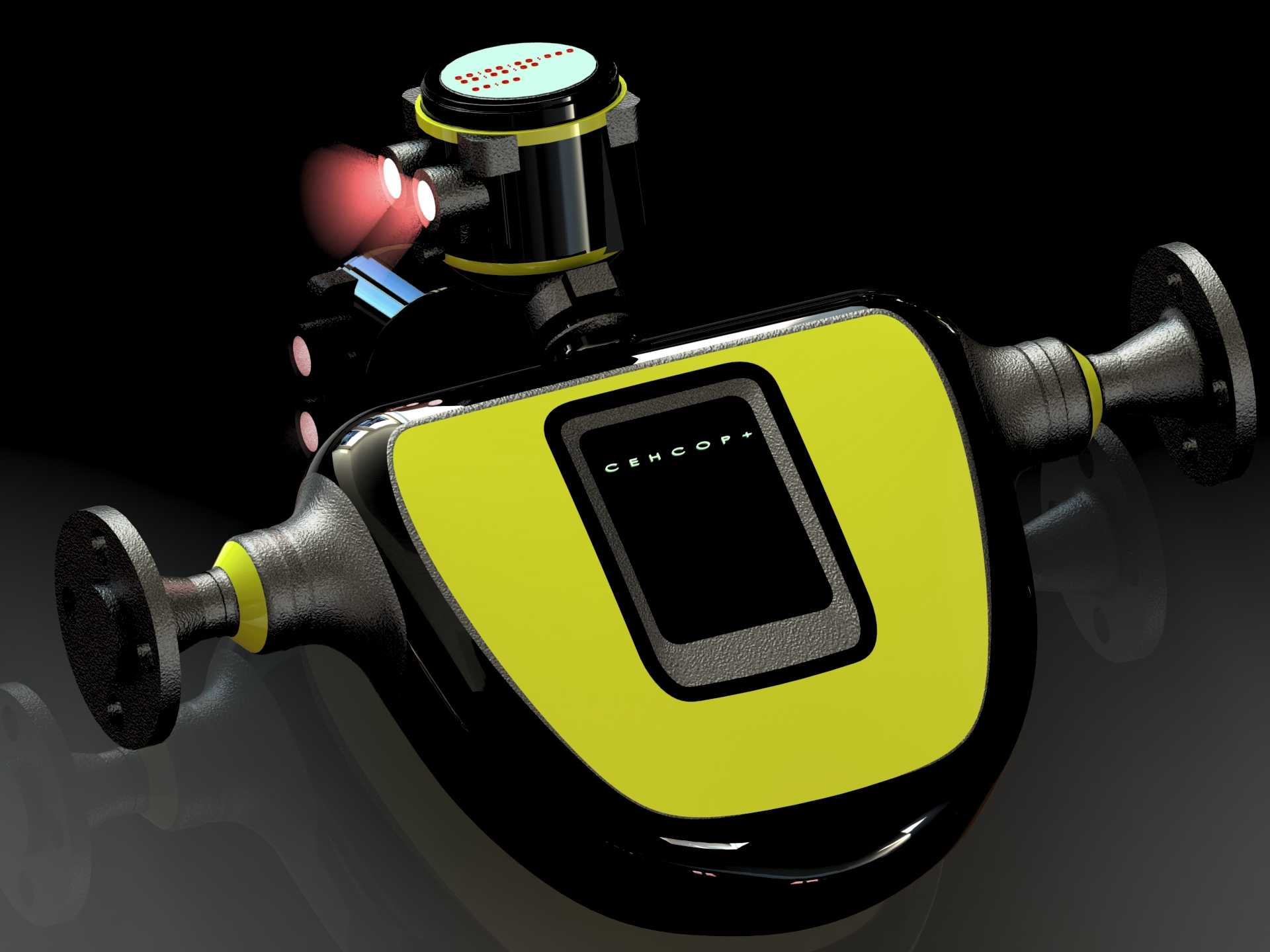

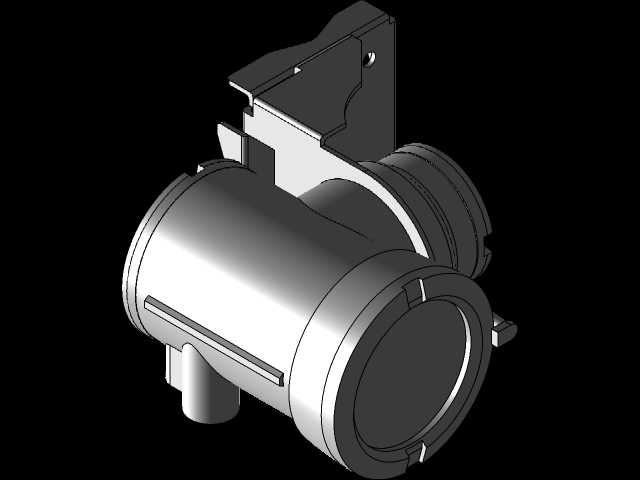

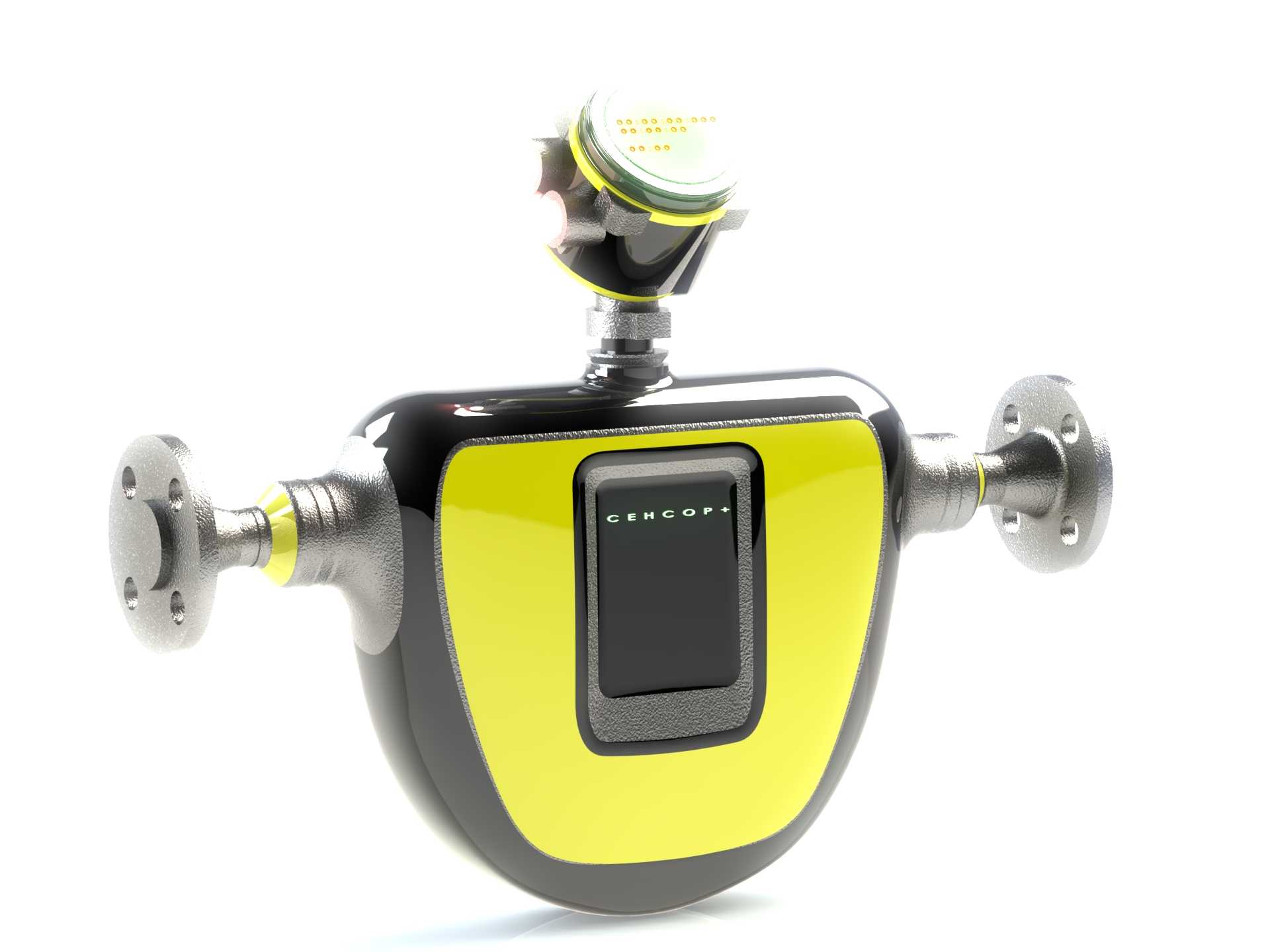

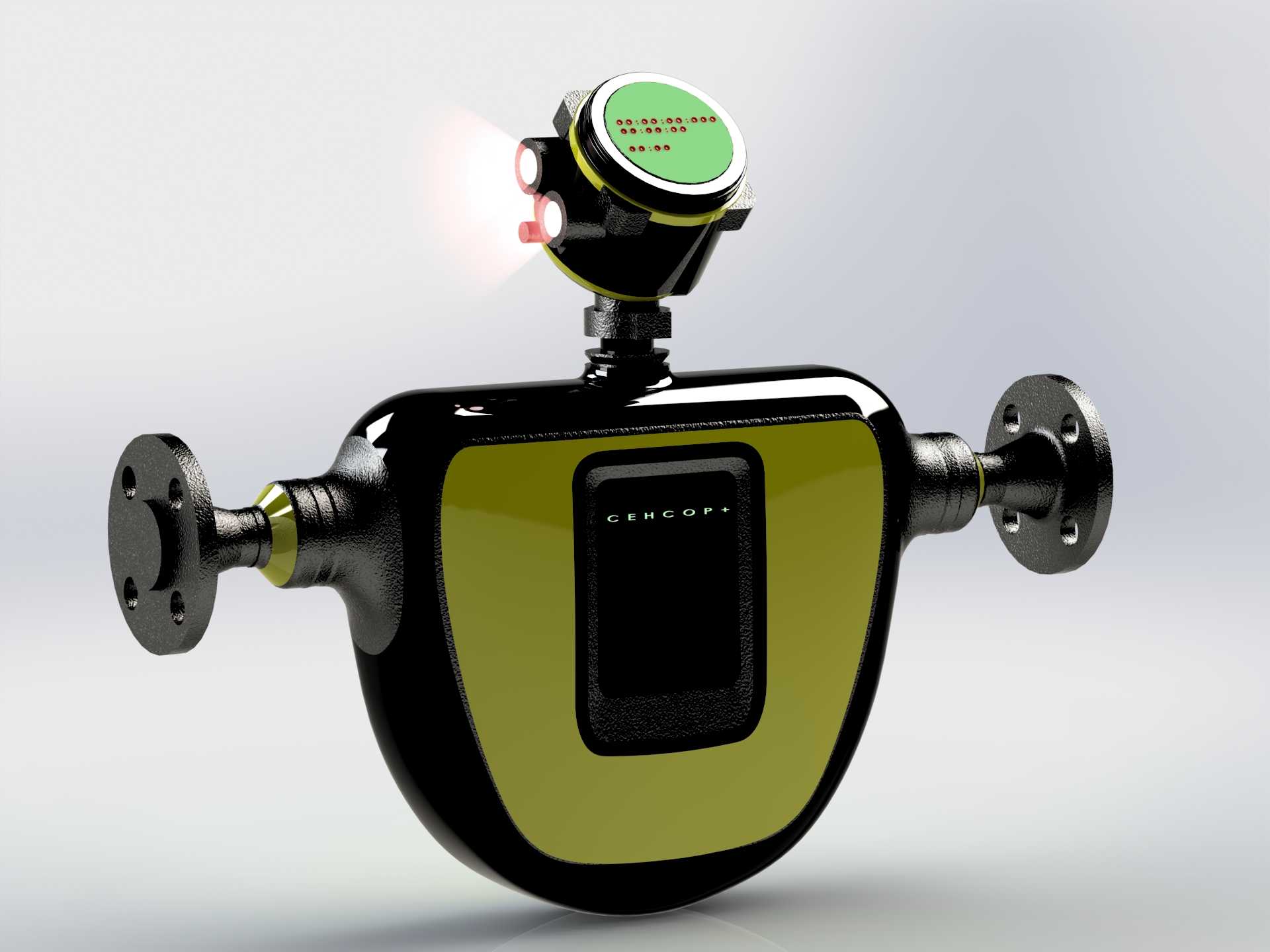

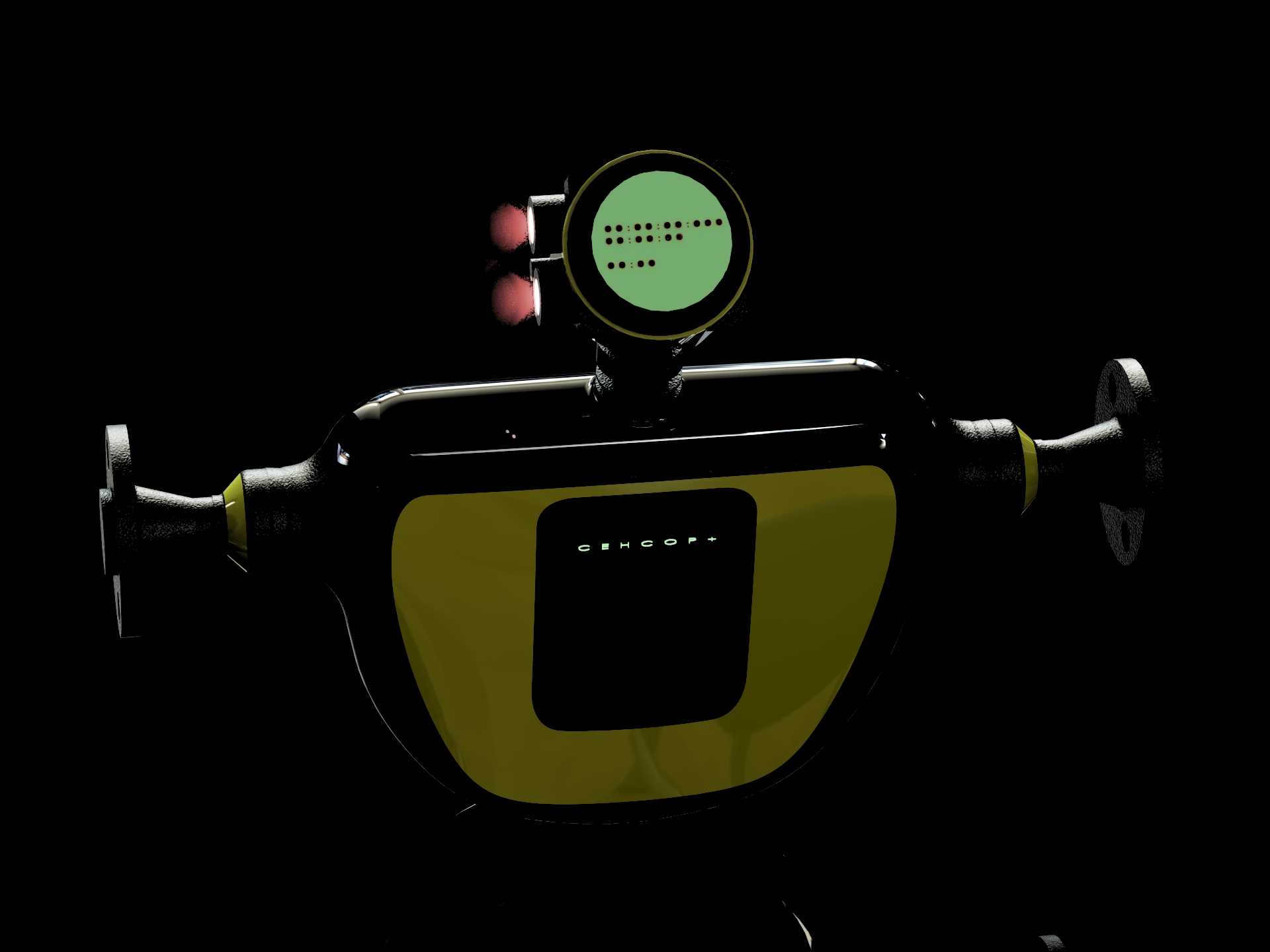

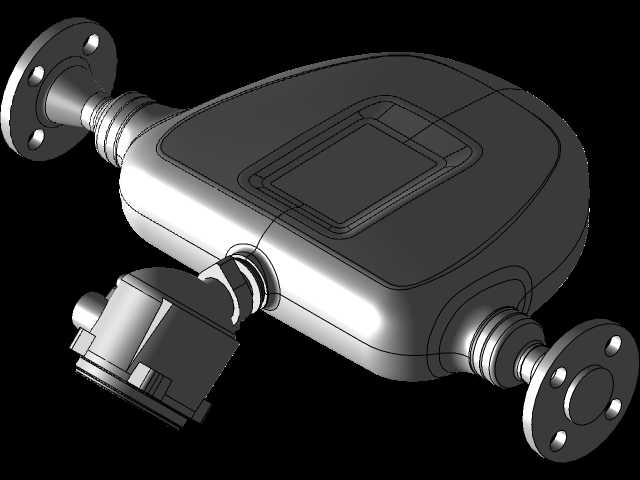

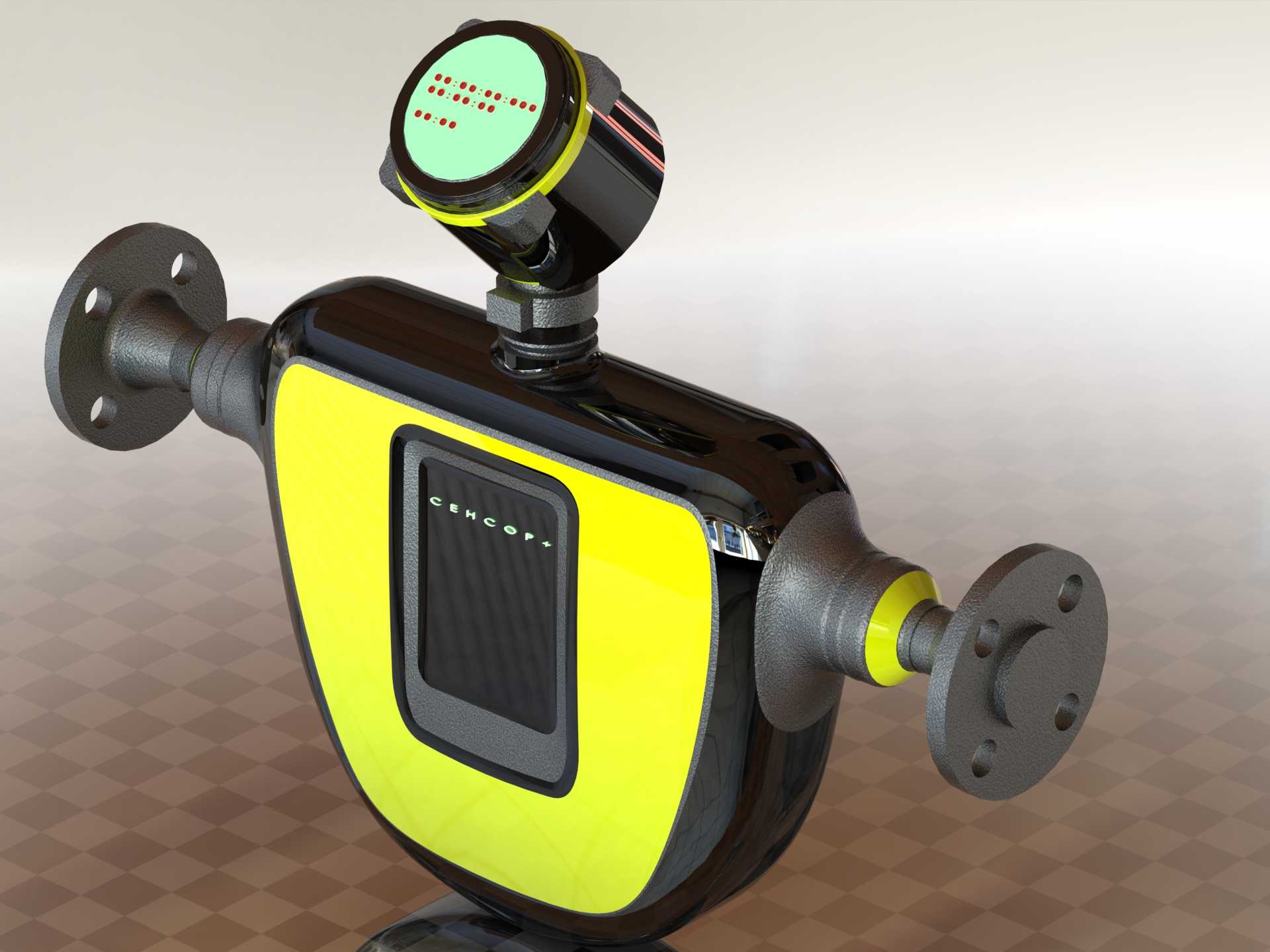

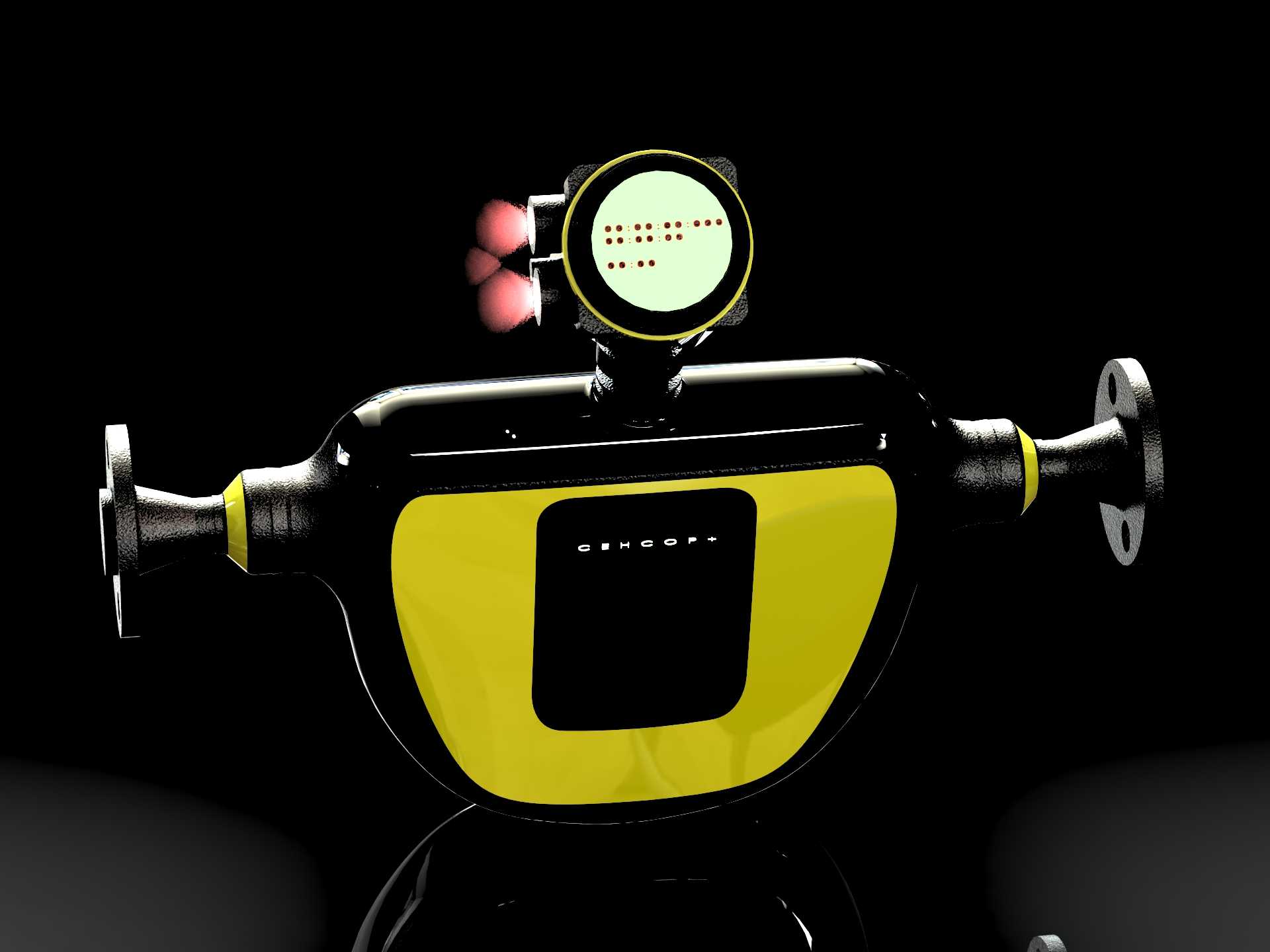

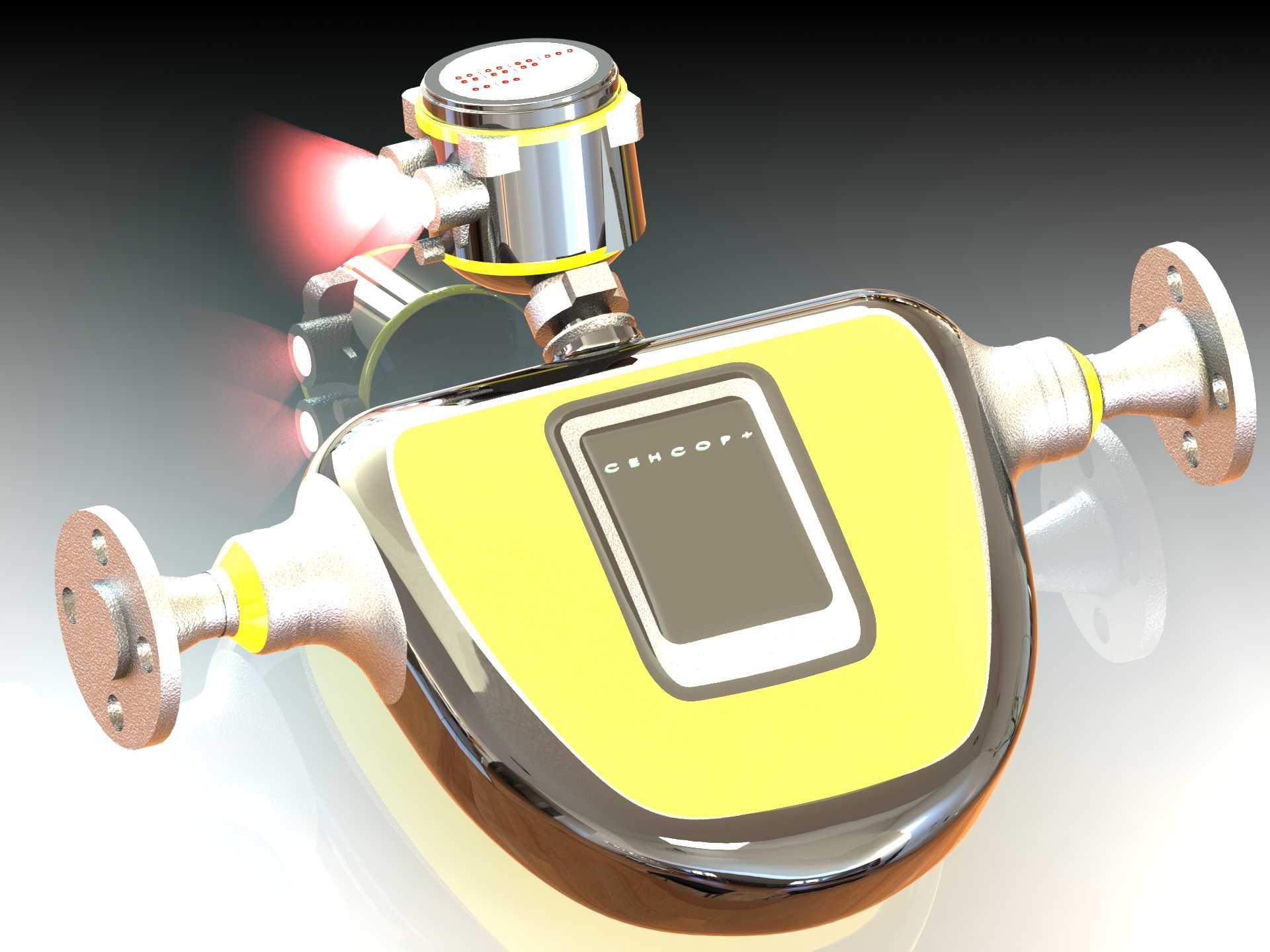

设计过程中，首先围绕测量精度要求确定了测量管的曲率与壁厚参数，保证振动频率处于稳定区间，避免管道固有振动频率对测量信号产生干扰；其次针对ANSI 600磅级凸面法兰的连接标准，对两端连接法兰的密封面尺寸、螺栓孔分布、法兰厚度做了严格匹配，确保安装后可满足高压工况下的密封要求，杜绝介质泄漏风险。安装边界方面，流量计主体测量段采用紧凑的椭形壳体设计，相比传统直管型质量流量计占用的轴向安装空间更小，表头可根据现场安装方向做多角度旋转调整，方便不同走向管道上的读数操作；安装时仅需保证前后预留少量直管段即可，无需额外加装流动整流装置，降低现场安装改造的成本与施工难度。壳体外部做了圆滑过渡处理，无积尘积液的死角，适配户外、防爆等不同工业现场的安装环境，侧装的固定支架可将表头与测量主体稳固连接，避免现场振动导致的表头偏移或接线松动问题，整体结构兼顾测量精度、安装便利性与长期运行的可靠性。
