双电机输入三档变速齿轮箱结构设计

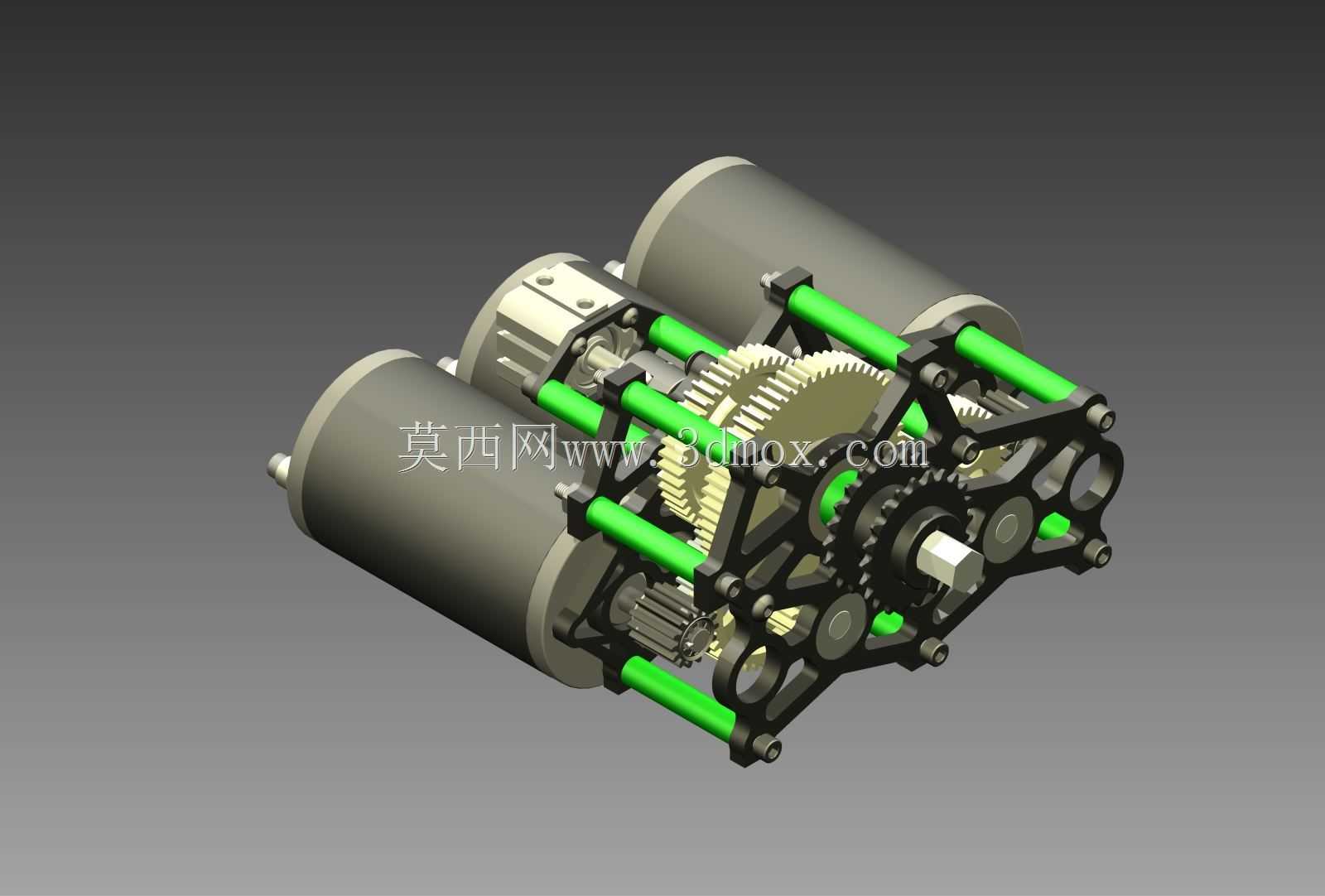

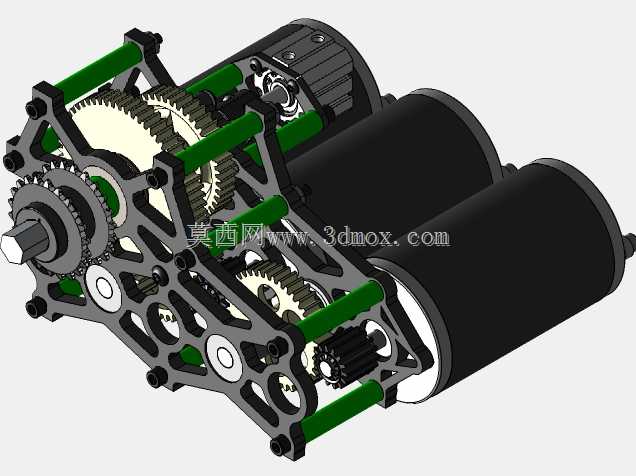

这款三速变速齿轮箱主要面向小型移动机器人、竞技格斗机器人以及小型特种作业移动平台的动力传输场景，能够在有限的安装空间内实现双动力输入的扭矩耦合与多档位速比切换，解决小型动力平台在不同工况下的动力输出适配问题。在实际应用中，这类齿轮箱可以同时接入两台驱动电机，在低速重载工况下通过双电机共同输出扭矩，满足爬坡、越障、大负载拖拽的动力需求；在高速巡航工况下可切换至高速档位，匹配平台快速移动的转速要求，同时兼顾动力性与行进效率，避免单电机配置下扭矩与转速难以兼顾的设计矛盾。从功能特性来看，该齿轮箱采用平行轴齿轮排布结合换挡拨叉的结构逻辑，内部设置三组不同齿数比的啮合齿轮副，可实现三个档位的速比切换，输入侧通过对称布局的连接结构适配双电机的输出轴安装，输出端采用标准方轴接口，可直接连接行走轮组、履带驱动轮等执行部件，传动路径上的齿轮均采用直齿圆柱齿轮设计，加工难度低、传动效率高，同时轴向受力更小，能够降低支撑轴承的负载损耗。设计过程中，工程师优先考虑了紧凑空间下的结构强度与装配便利性，外部采用镂空式框架支撑结构，通过多根高强度拉杆实现两侧支撑板的锁紧固定，既减轻了整体自重，又能保证齿轮啮合位置的支撑刚度，避免大扭矩输出下的支撑板变形导致齿轮偏磨；绿色的拉杆结构同时起到了安装定位的作用，装配时可以快速对齐两侧板的安装孔位，降低装配调试的难度。在安装边界方面，该齿轮箱整体采用对称式布局，双电机沿箱体轴向平行排布，整体外轮廓适配小型机器人的底盘安装空间，安装孔位沿支撑板外侧均匀分布，可直接通过螺栓固定在底盘的安装平面上，输出轴的伸出长度预留了联轴器与驱动轮的安装空间，不需要额外加装转接法兰即可完成装配；箱体内部的齿轮啮合间隙通过两侧板的轴孔加工精度保证，装配时仅需选配对应厚度的调整垫片即可控制侧隙，不需要复杂的调隙结构，后期维护更换齿轮也更加便捷。在实际工况适配中，这款齿轮箱的换挡结构可通过小型舵机驱动拨叉实现档位切换，不需要复杂的液压或气动换挡机构，非常适合空间有限、供电驱动的小型移动平台使用，传动过程中双电机输入的动力经过齿轮副耦合后统一从输出轴传出，能够在单电机故障的情况下保留部分动力输出能力，提升特种作业平台的运行可靠性。
