剪式螺旋起重千斤顶三维结构设计

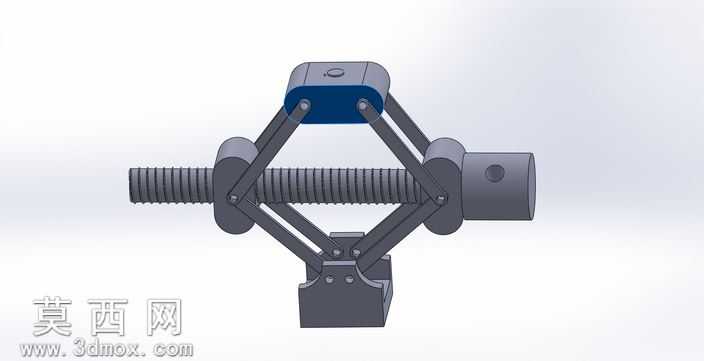

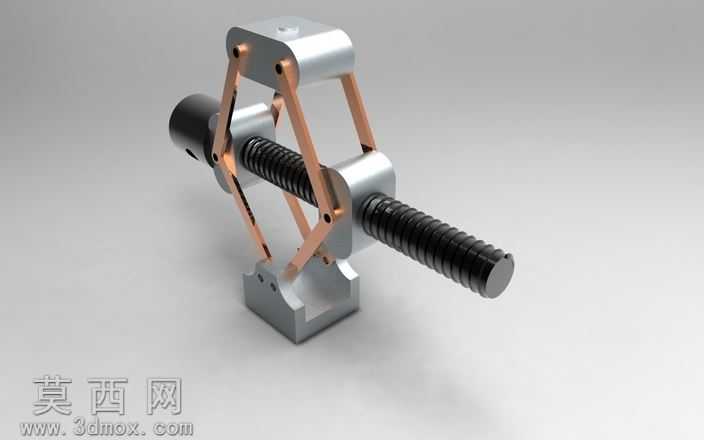

本作品为剪式螺旋千斤顶的完整三维建模成果，建模过程严格遵循机械设计规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成整体搭建。首先对核心传动部件梯形丝杠进行参数化建模，精准还原梯形螺纹的牙型角、导程、公称直径等关键参数，通过螺旋扫描特征生成连续啮合的螺纹结构，保证丝杠与两侧螺母座的传动配合无干涉；其次对剪式臂杆进行结构建模，臂杆采用等强度扁钢形态设计，通过拉伸、切除特征完成臂杆本体、铰接孔位、端部连接槽的细节构建，所有铰接孔位严格按照同轴度公差要求定位，确保各臂杆转动时无卡滞。顶部承托座采用带防滑限位槽的结构设计，底部支撑座设置加宽防滑接触面，通过圆角特征处理所有棱边避免应力集中，各铰接销轴、衬套零件均单独建模并完成虚拟装配，添加同轴、重合等标准配合约束还原真实运动关系。材质配置上，丝杠、螺母等传动部件赋予调质合金钢材质，表面做发黑处理质感，剪式臂杆、支撑座、承托座赋予碳素结构钢材质，铰接销轴赋予高碳钢材质，通过渲染环境光调整突出金属部件的质感与结构层次。设计过程中重点验证了螺旋传动的自锁性能，通过梯形螺纹的导程角设计确保顶升后可稳定锁止，剪式连杆的铰接点位置经过运动仿真校核，保证丝杠转动时剪臂可平稳开合实现平稳顶升，整体结构紧凑、受力路径清晰，可直接用于机械原理教学、起重工具结构参考以及相关非标起重设备的设计改型参考，模型装配层级清晰，各零件特征可编辑，能够直观展示剪式螺旋千斤顶的传动逻辑与结构组成。
