六凸台圆形压力板机械零件设计

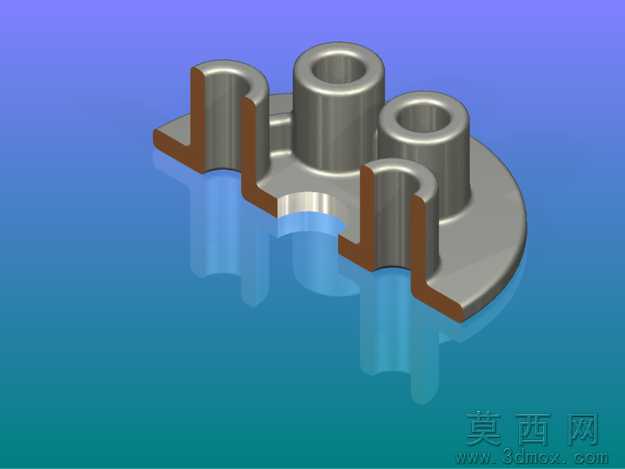

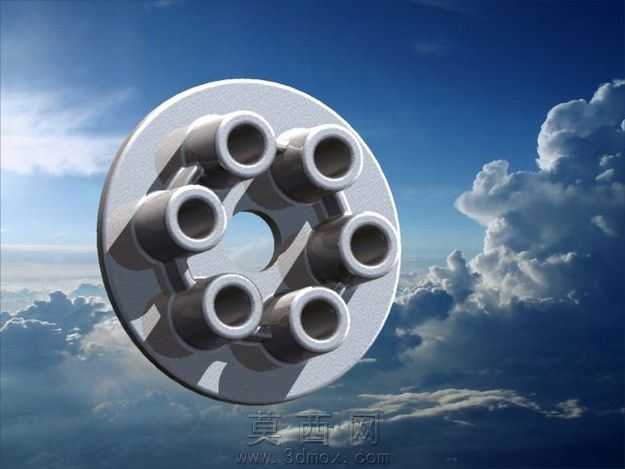

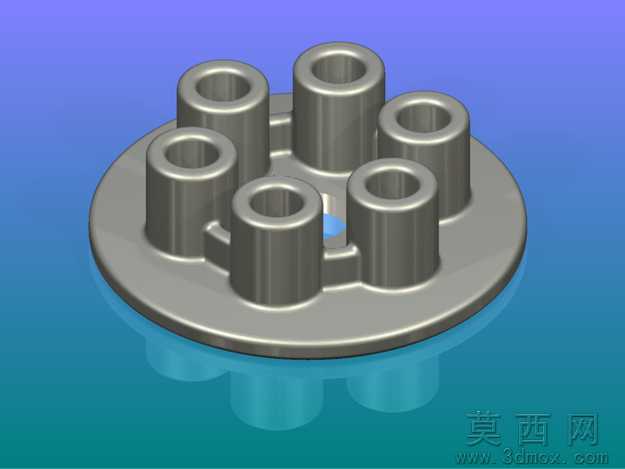

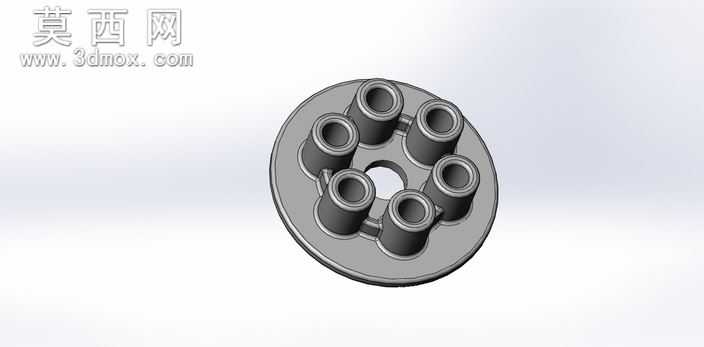

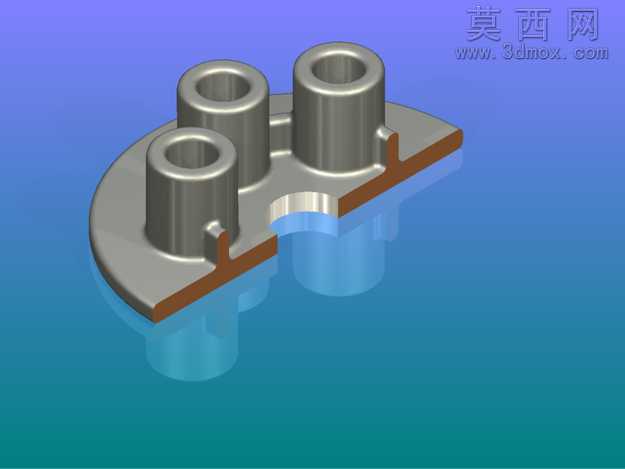

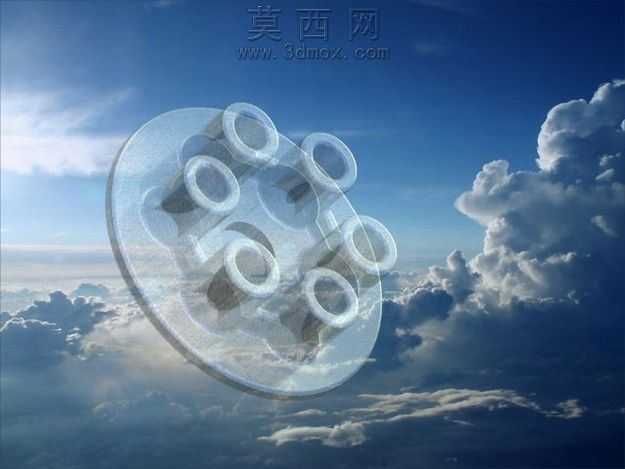

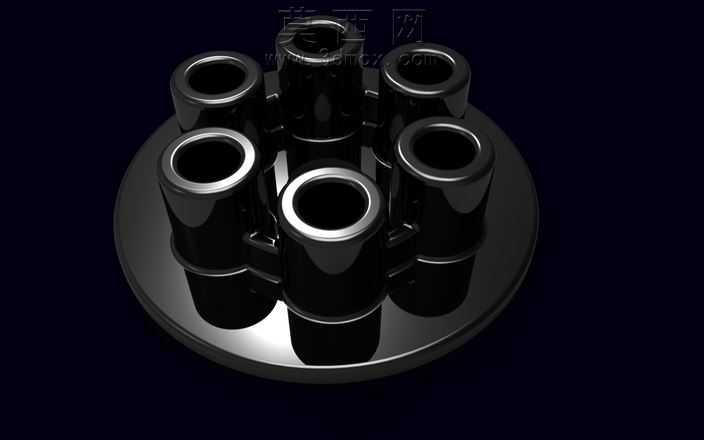

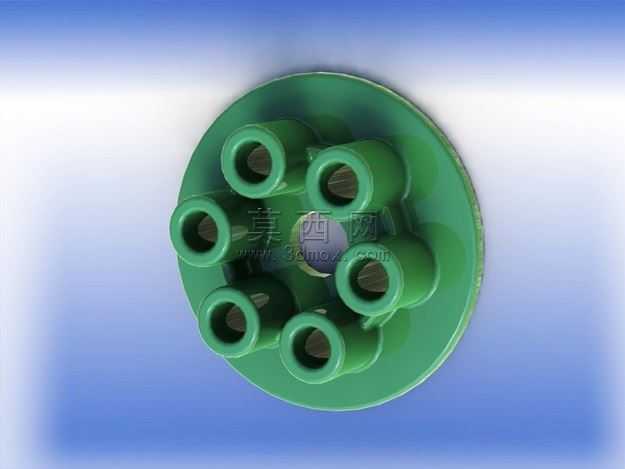

本压力板零件采用三维参数化建模方式完成整体结构设计，建模过程中以基准轴与基准面为定位核心，先绘制圆形基板的二维轮廓草图，通过拉伸特征生成基础盘体，盘体中心预留贯通安装孔，用于整体结构的定位与穿装固定。在盘体的环形排布区域，按照等角度圆周阵列规则，依次构建六个带中空通孔的凸台结构，每个凸台与基板衔接处做圆角过渡处理，避免应力集中问题，凸台内部的通孔与基板端面垂直，保证装配时连接件可顺畅穿入。建模阶段对所有特征进行全参数约束，可根据实际装配需求调整基板直径、凸台高度、中心孔尺寸、凸台排布间距等关键参数，适配不同的压合工况。材质配置上选用常用合金结构钢作为基础材质，渲染时赋予金属哑光质感，还原真实机加工零件的表面效果，对凸台内壁、基板上下端面做精细的面处理，模拟磨削加工后的平整表面状态，凸台外圆柱面与基板衔接的圆角处做光影过渡优化，清晰呈现结构的衔接关系。结构设计层面，六个环形排布的凸台可在压合作业时提供均匀的多点施压面，避免单点施压造成的工件变形，中心孔可配合定位销实现压力板与工装基体的快速同轴定位，基板的平整端面可保证与施压部件、被压工件的贴合度，减少压合过程中的偏载问题。整体建模过程遵循机械零件设计的工艺合理性，所有棱边均做倒角或圆角处理，既消除加工后的锐边隐患，也能降低零件热处理过程中的开裂风险，中空凸台的设计在保证结构强度的前提下减轻了零件整体重量，同时减少了加工材料的消耗，适配批量生产的加工需求。
