机用平口虎钳夹持工装三维结构设计

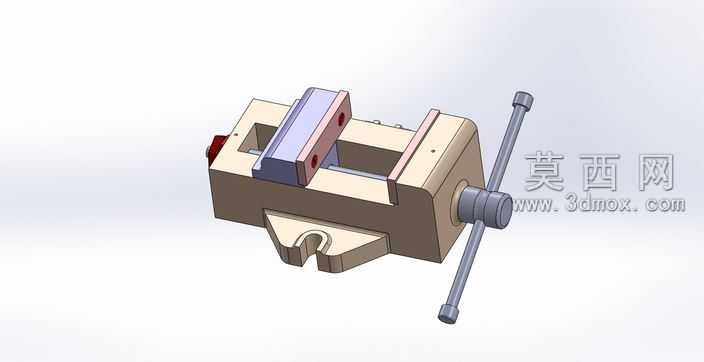

本作品为机用平口虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装的实际生产尺寸规范，对虎钳的各个组成部件进行了全细节还原。建模阶段首先完成固定钳身的主体结构搭建，精准复刻了固定钳身底部的定位卡槽结构，该结构用于与机床工作台进行定位安装，保证虎钳使用过程中的位置稳定性，同时对固定钳身上的导轨滑槽、丝杠安装孔位、钳口安装基准面都做了精确的尺寸匹配，确保各部件装配时不存在干涉问题。活动钳身部分的建模重点还原了其与导轨的配合结构，以及活动钳口的安装定位槽，保证活动钳身可沿固定钳身导轨顺畅滑动，无卡滞错位问题。传动部件方面，对传动丝杠、操作手柄、丝杠螺母副做了精细化建模，还原了丝杠的梯形螺纹结构、手柄的防滑握持结构、螺母副与活动钳身的连接定位结构，清晰展现了虎钳通过旋转手柄带动丝杠转动，进而驱动活动钳身完成开合夹持动作的机械传动逻辑。钳口部件建模还原了可拆卸式钳口板的安装孔位、钳口工作面的防滑齿纹结构，该结构可有效提升夹持工件时的摩擦力，避免工件加工过程中出现移位滑脱问题。材质渲染阶段，为不同部件匹配了符合实际生产的材质属性：固定钳身与活动钳身采用铸铁材质表现，还原铸铁件哑光磨砂的金属质感与深灰金属色泽；传动丝杠与操作手柄采用中碳钢材质表现，还原机加工金属件的细腻金属光泽与表面加工纹理；钳口板采用合金工具钢材质表现，突出其热处理后的高硬度质感；各部件的连接紧固螺丝也做了细节还原，匹配标准件的材质与外观特征。整体装配完成后对模型进行了全局干涉检查，验证了活动钳身全行程开合过程中所有部件的运动合理性，完整还原了机用虎钳的结构组成与工作原理，可作为机械工装设计教学、五金配件结构参考的数字化三维素材，清晰展现了通用机床夹持工装的典型结构设计思路，即通过丝杠螺母副将旋转运动转化为直线运动，配合高精度导轨导向实现稳定的工件夹持功能，兼顾夹持力与操作便捷性的设计需求。
