HD16系列滚珠丝杠防齿隙螺母支座结构

在精密传动设备的运行体系中，滚珠丝杠副的传动精度直接决定了整套设备的定位准确性与重复运动精度，而防齿隙螺母支座作为滚珠丝杠副的核心支撑配套部件，广泛应用于数控加工设备的进给轴、精密检测平台的位移模组、自动化点胶与焊锡设备的传动单元、3D打印设备的运动轴系等对传动间隙有严格控制要求的场景中，承担着固定滚珠丝杠螺母、消除传动回程间隙、抵消丝杠运转过程中产生的径向与轴向载荷的核心作用，是保障精密传动系统平稳运行的关键结构件。

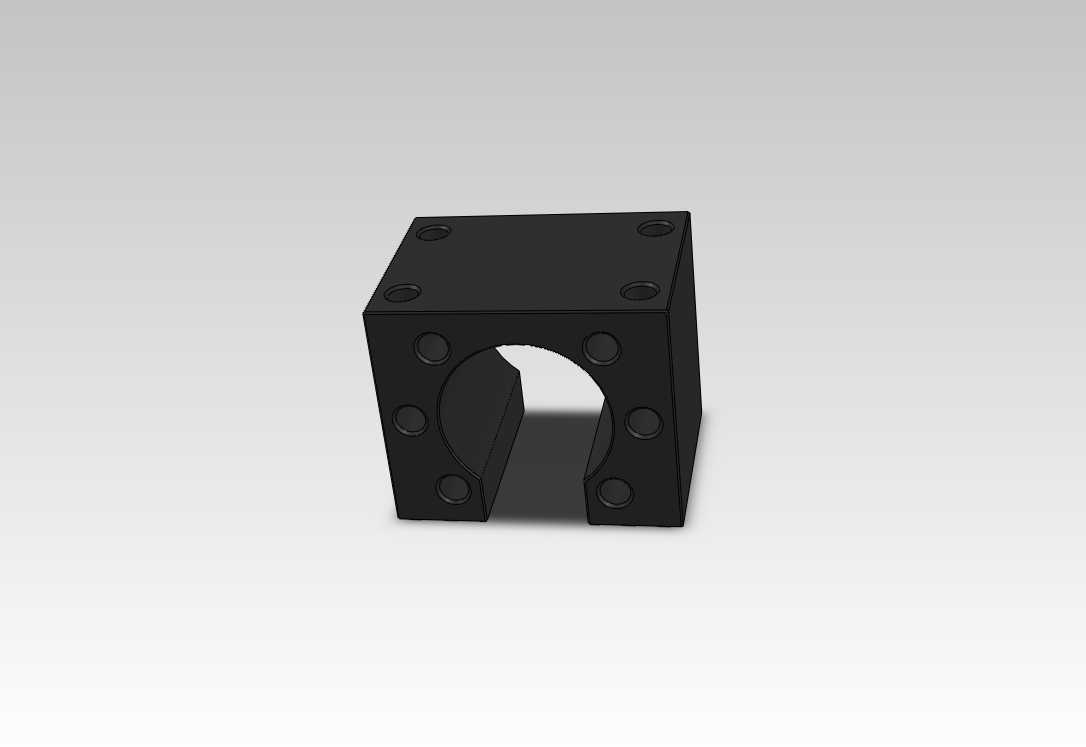

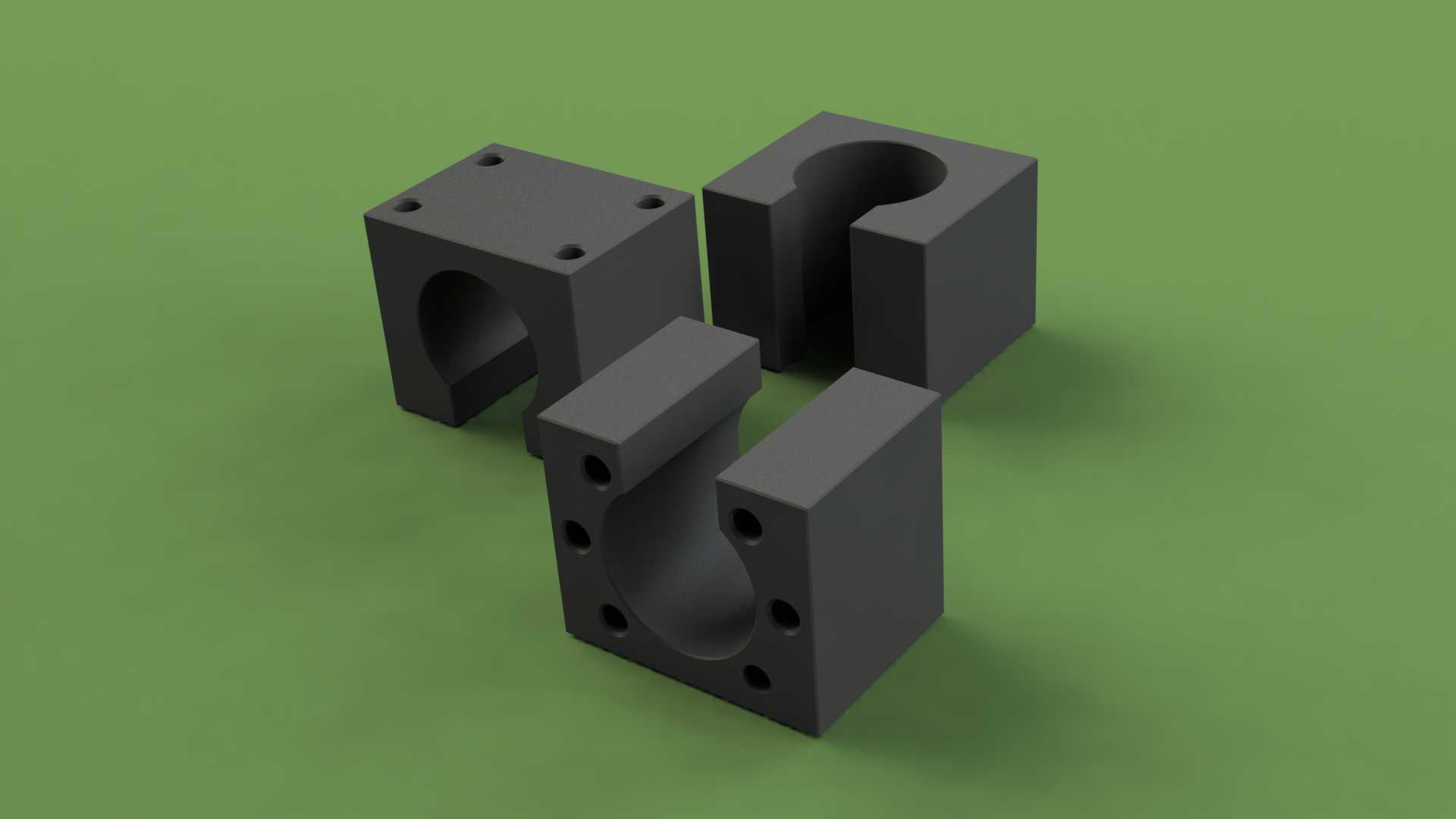

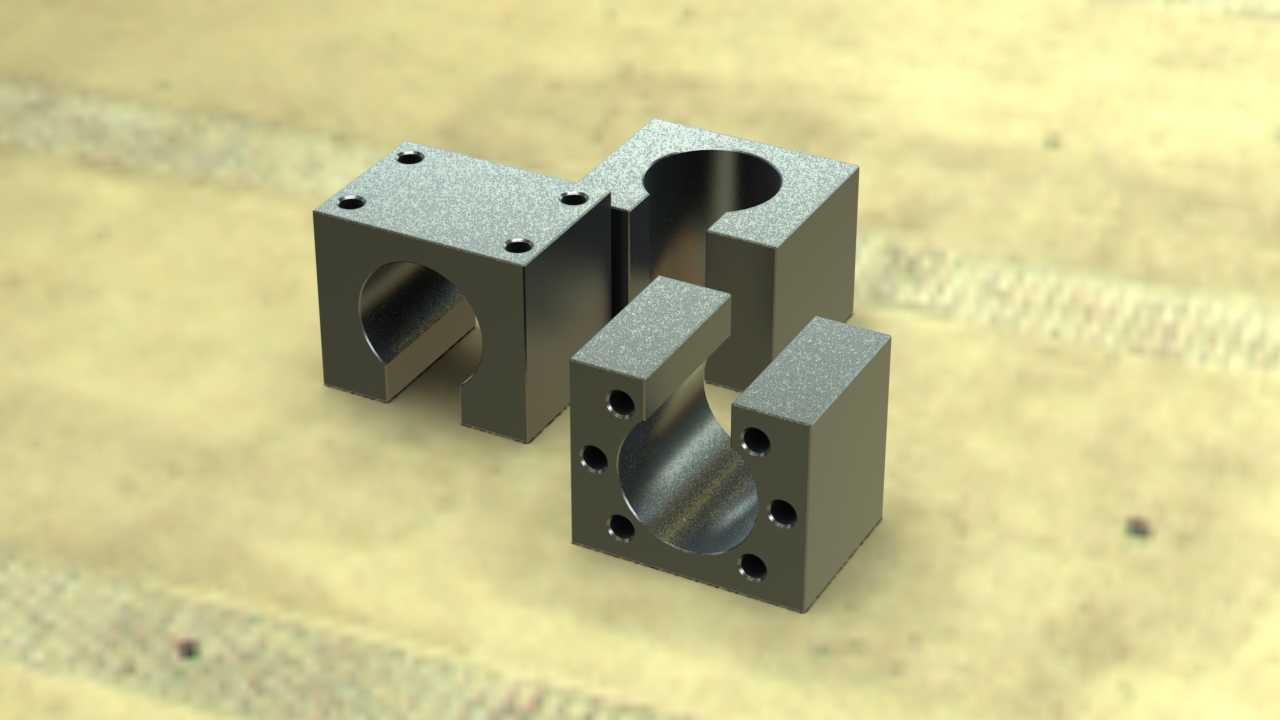

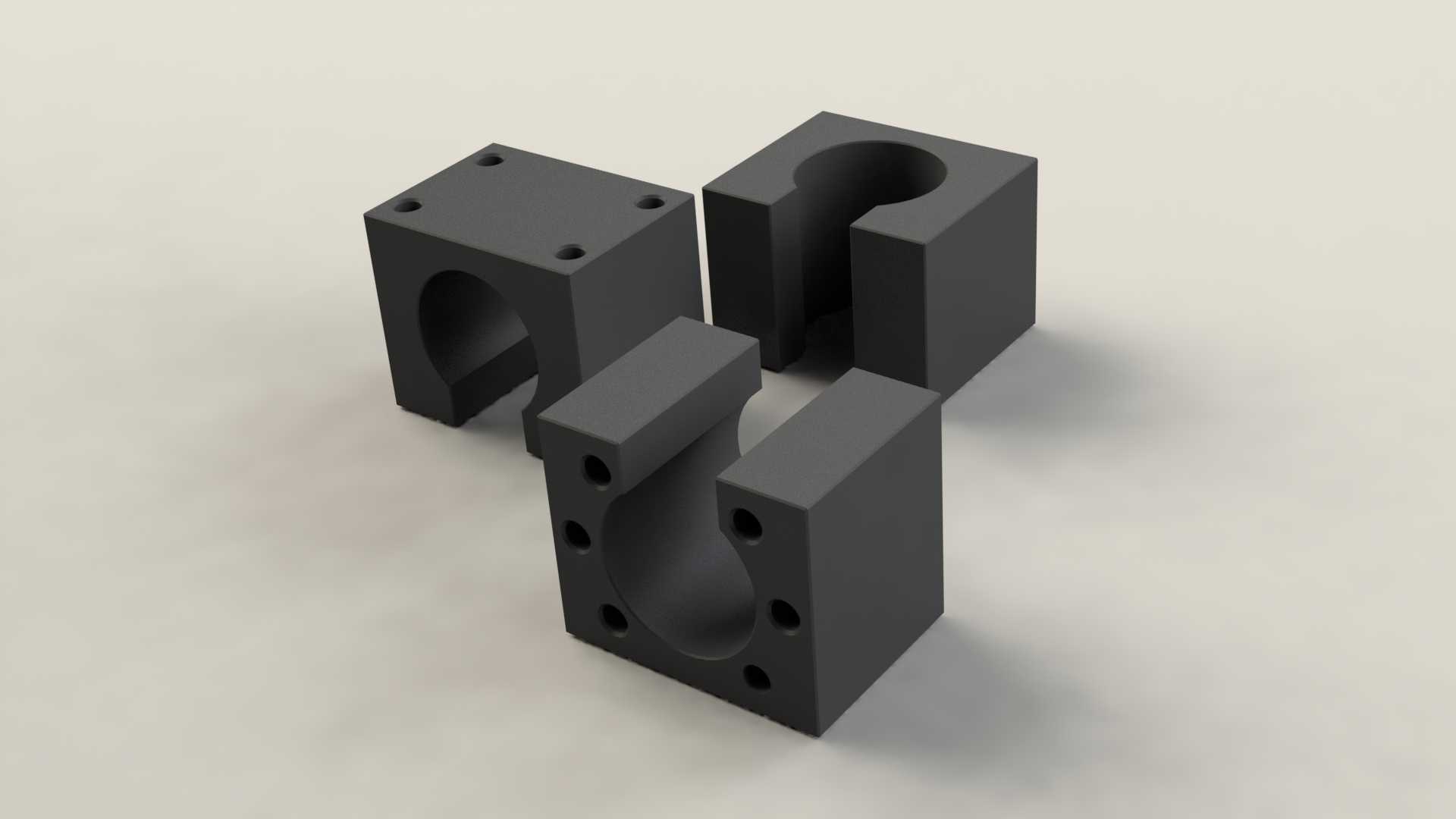

本次设计的HD16系列适配防齿隙螺母支座，针对1605、1610两种常见导程的16mm直径滚珠丝杠做了适配性结构优化，整体采用分体对夹式的结构设计思路，摒弃了传统一体式支座安装时需要从丝杠端部套入的繁琐流程，可直接在丝杠的任意轴向位置完成抱夹安装，大幅降低了设备组装与后期维护的拆装难度。支座主体采用方块式的外形构型，所有安装面均做了平面度公差控制，可直接贴合设备安装基板完成固定，支座本体上预留的多组安装孔位，可适配不同孔距的安装基面，同时预留了防齿隙调整结构的安装空间，可通过对夹结构的锁紧力调整，消除螺母与支座之间的配合间隙，同时抵消滚珠丝杠在正反转切换过程中产生的回程齿隙，避免传动过程中出现空程误差，提升整套传动系统的定位精度。

从安装边界来看，该支座的整体外形尺寸适配16mm直径滚珠丝杠的安装空间要求，对夹内孔的弧度与丝杠螺母的安装基准面完全匹配，安装时无需额外加工适配垫片，锁紧后可实现螺母与支座的无相对位移，支座外侧的安装孔采用沉孔设计，锁紧螺栓安装后不会突出支座表面，避免与周边运动部件产生干涉。在实际设备运行过程中，该支座可将丝杠运转产生的载荷均匀传递到设备安装基面上，避免螺母局部受力过大导致的磨损加剧问题，同时分体式的结构也方便后期调整丝杠的同轴度，当丝杠出现轻微偏载时，可通过微调支座的锁紧位置补偿安装误差，延长整套滚珠丝杠副的使用寿命，在中低速精密传动场景下，可有效降低传动过程中的振动与噪音，提升设备运行的平稳性。
