APC后备式RS800不间断电源外观结构模型

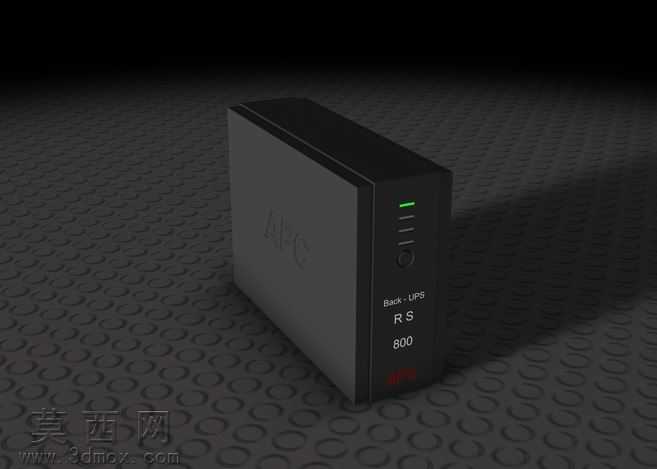

本模型为APC BACK-UPS RS 800后备式不间断电源的三维外观结构模型，建模过程以还原产品真实外观形态与基础结构特征为核心目标，采用Autodesk Inventor软件完成全流程建模工作，最终通过渲染输出直观的产品展示效果。建模初期先对实物外观进行比例拆解，将整体拆分为主体壳体、前面板操作区、状态指示灯组、功能按键、品牌标识区几个独立模块，先通过拉伸、切除等基础特征命令搭建出长方体的主体壳体基础轮廓，对壳体边缘做等半径圆角处理，还原实物外壳的圆润过渡质感，避免生硬直角带来的失真感。前面板区域建模时，先定位指示灯组的排布位置，按照实物从上到下的排列顺序依次做出四个状态指示灯的凹槽结构，每个指示灯单独做独立的发光面特征，方便后续渲染时赋予不同的发光材质；指示灯下方的功能按键做下沉式按键结构，还原按键与面板之间的装配间隙，按键表面做细微的防滑纹理处理，贴合实物的操作触感设计。面板下方的型号标识区域采用凸台文字特征制作，将“Back-UPS”“RS”“800”以及品牌标识做轻微的凸起处理，还原实物表面的丝印或浮雕标识效果，避免平面贴图带来的虚假感。材质赋予阶段，主体外壳采用哑光黑色硬质塑料材质，调整材质的粗糙度参数模拟实物外壳的磨砂质感，避免过高反光带来的塑料廉价感；指示灯部分分别赋予绿色、橙色等不同的半透明发光材质，渲染时添加微弱的自发光效果，模拟设备通电时的状态显示效果；前面板的功能按键采用与外壳接近但粗糙度略低的黑色塑料材质，做出细微的材质区分，提升模型的细节层次感。渲染环节采用暗调工业风地面作为展示背景，地面赋予带细微凹凸纹理的黑色防滑橡胶材质，添加柔和的侧方主光源与顶部补光，投射出自然柔和的阴影，突出UPS设备的立体轮廓与表面质感，同时调整相机角度采用略微俯视的视角，完整展示设备前面板的全部功能区域与整体形态。整个建模过程没有过度还原内部复杂的电路结构，重点聚焦于产品的外观装配关系与外部细节特征，模型结构简洁规整，各部件分组清晰，既能够满足产品外观展示、场景搭配的使用需求，也可作为电气类设备布局设计时的参考模型使用，还原了民用后备式UPS的典型外观特征，方正小巧的造型也符合桌面级备用电源的产品设计定位。
