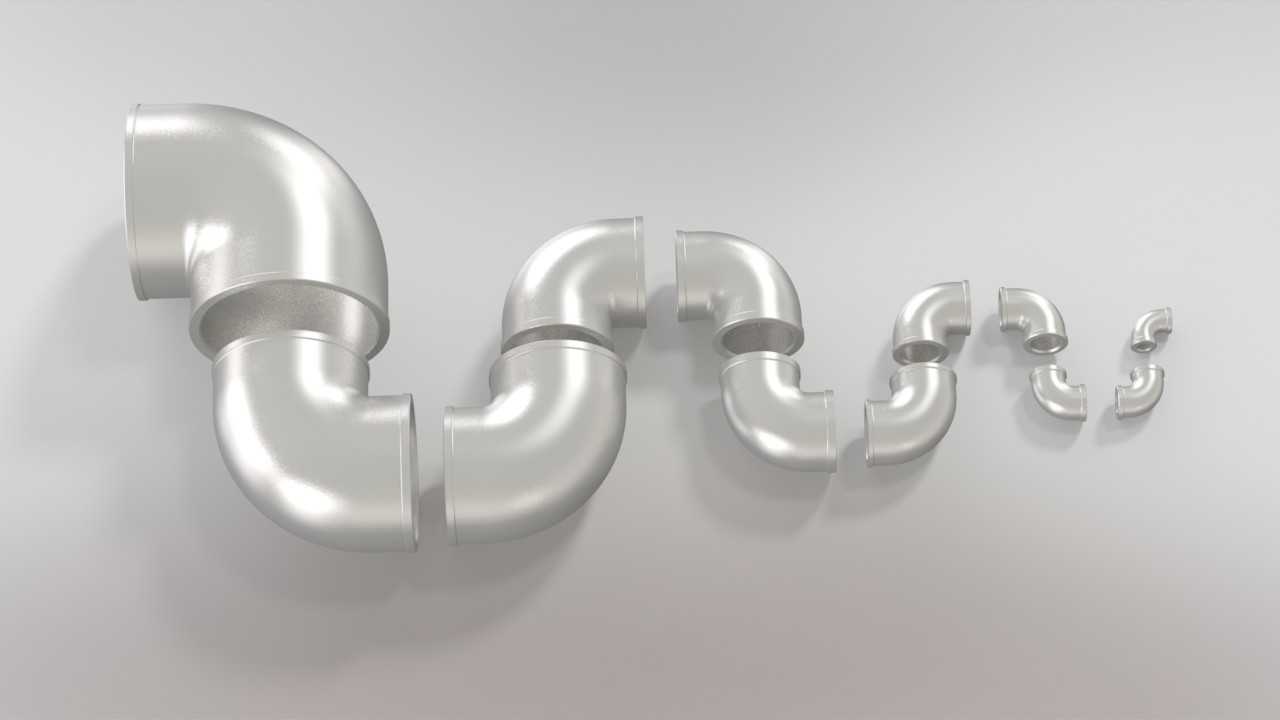

多规格内螺纹90度弯头管路连接件

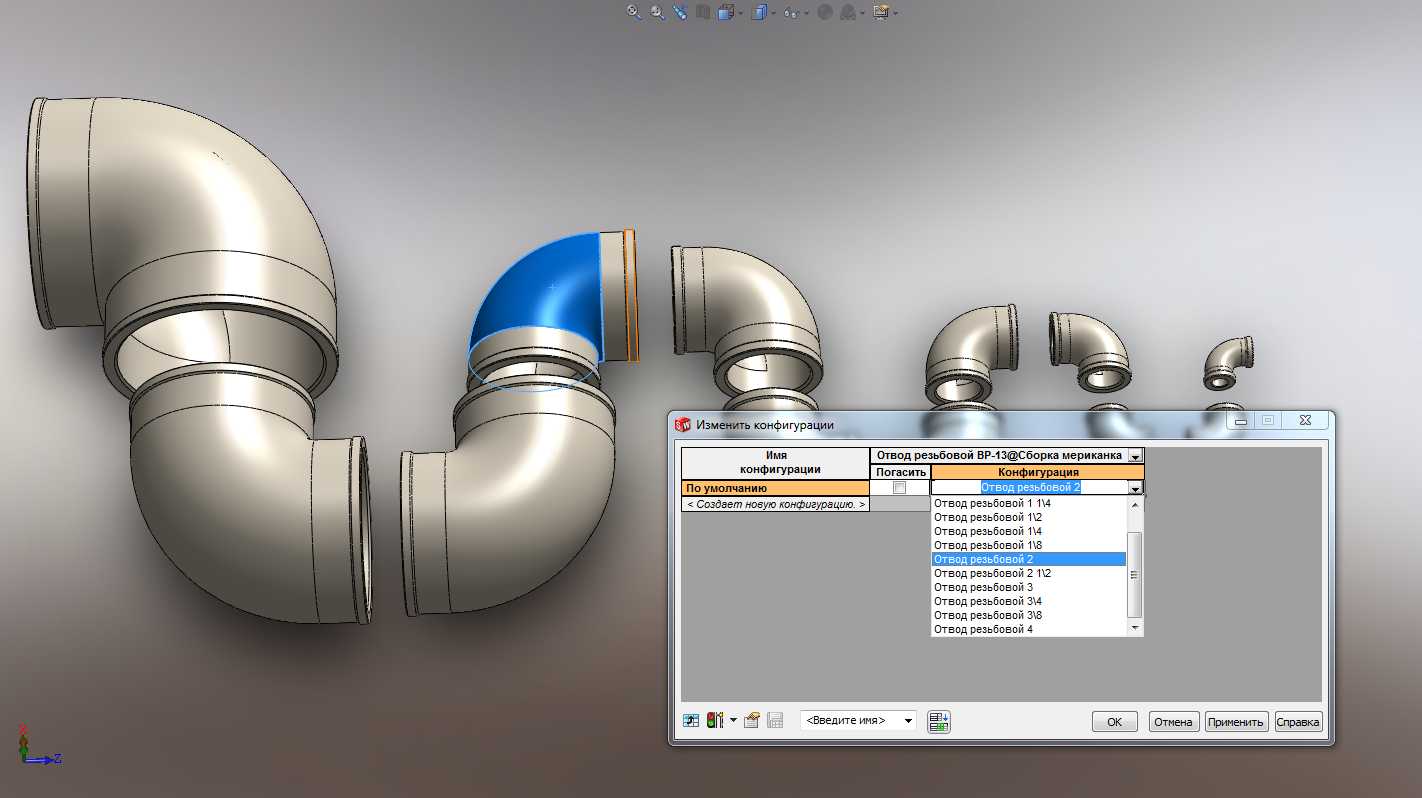

本次设计的内螺纹90度弯头，是民用给排水、工业流体输送、暖通空调、气动液压管路系统中应用极为广泛的转向连接件，主要用于管路需要垂直转向的布设场景，能够在不改变管路通径的前提下，完成管路90度方向的平滑转接，避免管路硬弯折造成的通流阻力骤升、应力集中开裂等问题，适配清水、低压蒸汽、压缩空气、常规无腐蚀性工业流体等多种介质的输送需求，在家庭装修水路改造、工厂压缩空气管网布设、小型液压动力单元管路搭建、消防喷淋支管转向等场景中都能发挥核心连接作用。该系列弯头采用等径内螺纹连接设计，两端均为标准管螺纹接口，螺纹加工精度符合通用管螺纹密封要求，安装时无需额外焊接工序，仅需配合生料带、密封胶等辅助密封材料，通过管钳等常规工具即可完成紧固安装，大幅降低现场施工的操作门槛与安装耗时，后期管路维护拆卸也十分便捷，可重复拆装使用而不损坏连接结构。设计过程中，首先围绕不同通径管路的转向需求，规划了从八分之一英寸到四英寸的全系列规格覆盖，每个规格的弯头曲率半径都经过通流仿真验证，既保证弯头内壁过渡平滑无突兀折角，最大程度降低介质流经时的局部阻力损失，减少管路系统的动力损耗，同时也控制弯头的整体外轮廓尺寸，避免曲率过大造成安装空间占用过多的问题，适配狭小空间内的管路布设需求。弯头整体采用等壁厚结构设计，壁厚取值结合对应公称压力下的强度校核结果确定，能够承受常规管路系统的工作压力，螺纹段特意做了加长处理，保证与外接管路的螺纹啮合长度满足密封与抗拉脱要求，避免管路受压后出现接口脱开、渗漏的问题。外形方面，弯头外表面做了圆滑过渡处理，没有尖锐棱角，既避免安装过程中划伤施工人员，也能减少外部应力集中点，提升产品的抗磕碰、抗形变能力。安装边界上，每个规格的弯头两端接口同轴度严格控制在公差范围内，安装后两端管路的垂直角度偏差极小，不会出现管路别劲、附加安装应力的问题，弯头两端的六角拧动位尺寸符合通用管钳的咬合尺寸，施工时无需特制工具即可完成紧固作业，适配绝大多数现场施工的操作条件。
