带冷凝水排放结构的压缩空气过滤装置

在气动控制系统、压缩空气管网的末端用气环节，气源洁净度直接决定了下游气动元件的使用寿命与动作可靠性，这类集成冷凝水排放功能的空气过滤器，正是气源处理单元里承担前置除水除杂职能的核心部件。日常车间工况下，压缩空气从管网输出时往往裹挟着空压机润滑油雾化颗粒、管路锈蚀产生的金属碎屑，以及因温度变化析出的液态冷凝水，如果不提前将这些杂质分离排出，轻则造成气动电磁阀阀芯卡滞、密封件老化加速，重则会导致精密气动量仪、气动执行机构出现动作偏差，直接影响生产线的运行稳定性。

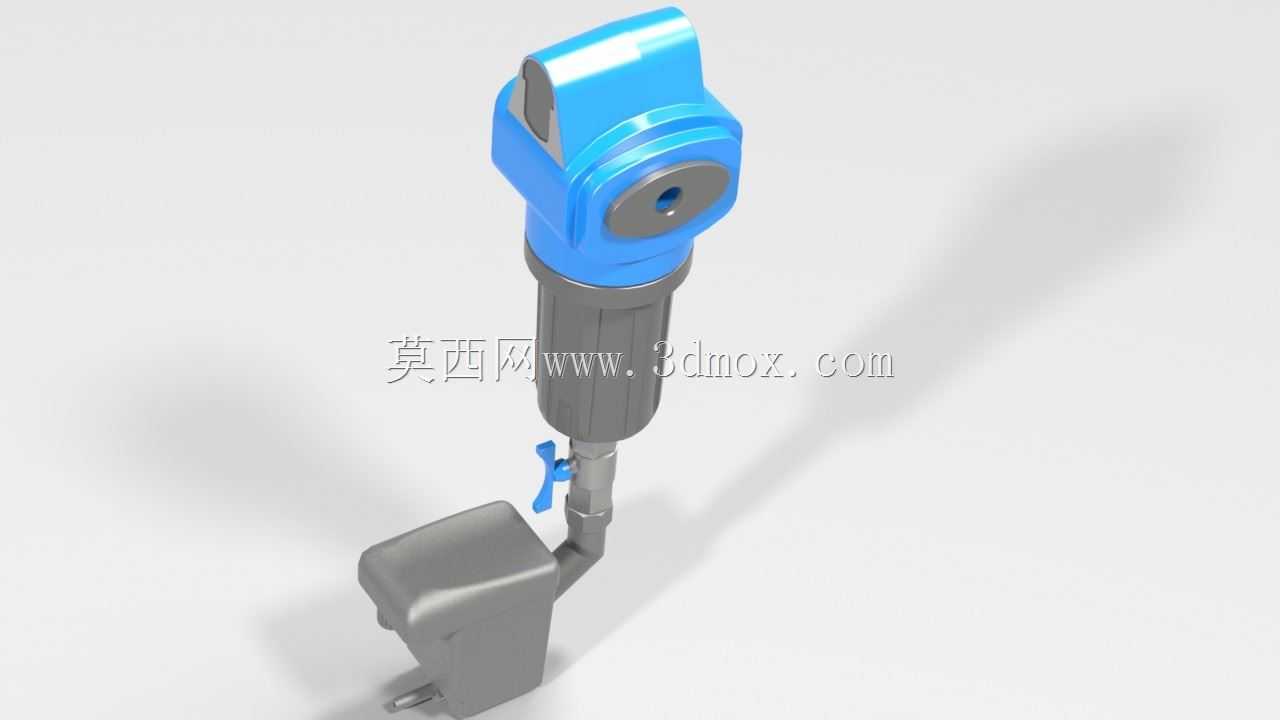

这款过滤装置的设计逻辑完全围绕现场安装与运维的实际需求展开，上部的蓝色滤头部分集成了进气、出气接口与滤芯固定结构，滤壳采用高强度透明材质，可直接观察内部滤芯的污染程度与积水水位，无需拆解设备就能判断是否需要维护。下部的冷凝水排放组件没有采用常规的手动球阀结构，而是搭配了带浮球触发的自动排水机构，同时预留了手动排放的拨杆结构，既可以在积水达到设定液位时自动开启排水阀，避免人工巡检不及时造成冷凝水漫过滤芯进入下游管路，也能在设备调试、滤芯更换后通过手动拨杆快速排空内部积水。

从安装边界来看，这款过滤器采用DN20标准管路接口，适配3/4英寸的常规气动管路连接尺寸，额定处理风量覆盖常规中小型气动系统的用气需求，安装时无需额外预留过大的操作空间，滤头部分的安装孔位可直接固定在气源处理支架上，下部排水组件的接水口可直接连接车间的冷凝水收集管路，不会造成地面积水。设计时特意将排水组件的安装角度做了可调预留，即使现场管路存在一定的安装倾斜，也能通过调整排水组件的角度保证浮球机构正常触发，不会因为安装偏差导致排水功能失效。

不同于常规的单一过滤功能的气源过滤器，这款结构将过滤腔体与排水组件做了集成化设计，减少了管路连接的接头数量，也就相应降低了管路泄漏的风险点，内部的导流结构会让进入滤腔的压缩空气形成旋流，利用离心力先将大颗粒的液态水滴甩到滤壳内壁，顺着壁面流入下部的积水腔，再经过滤芯过滤掉细小的固态杂质与剩余的雾化水滴，多重分离结构能有效提升过滤除水的效率，即使在高湿度的夏季车间工况下，也能保证输出的压缩空气满足下游气动元件的气源洁净度要求。
