金属橡胶复合锥形隔振支座结构设计

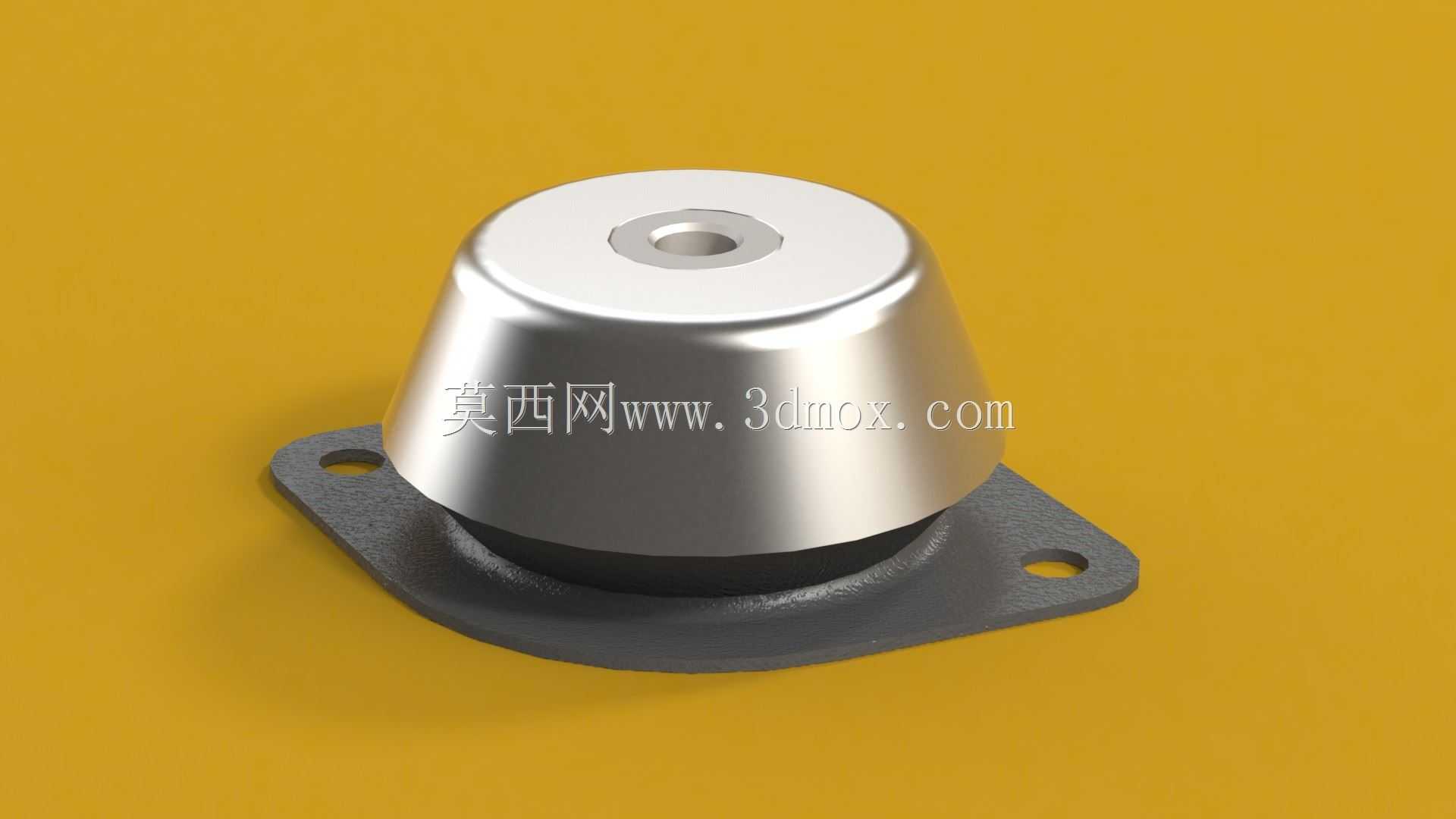

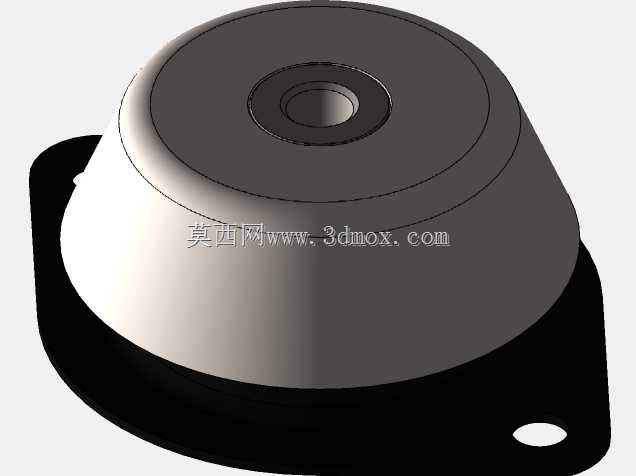

　　在工业设备的振动控制场景中，这类锥形结构的隔振支座是被动隔振方案里应用极广的支撑元件，常见于中小型动力设备、精密检测仪器、车载机载电子设备的安装环节，核心作用是阻断设备自身振动向安装基础的传递，同时削弱外界环境振动对设备本体的干扰，避免振动引发的紧固件松动、精密部件疲劳损坏、运行精度下降等问题。从结构设计逻辑来看，这款支座采用上窄下宽的锥形金属外壳搭配底部法兰安装板的构型，上部的金属承力台中心设置内螺纹安装孔，用于和被支撑设备的底部支脚直接连接，螺纹规格适配常规中小型设备的支脚安装尺寸，承力台下方的锥形金属壳体为主要的受力包覆结构，内部填充的阻尼橡胶层是核心隔振功能载体，橡胶层同时粘结上部金属承力结构与下部的法兰安装板，

　　既可以承受设备的垂向静载荷，也能缓冲设备启停、变工况运行时产生的横向、纵向冲击载荷。底部的法兰安装板采用菱形切角的平板构型，两个对角位置设置通孔安装位，适配螺栓穿过将支座整体固定在设备基础或安装机架上，这种双孔安装的设计相比四孔结构安装容错率更高，在安装面平面度存在小幅偏差的情况下也能完成紧固，不会出现支座安装时的强制装配内应力，避免长期受力下的橡胶层提前老化开裂。设计过程中需要重点匹配橡胶层的硬度与额定承载能力，这款支座的额定承载上限对应300kg级别的设备，橡胶层的邵氏硬度经过调校，垂向固有频率可以避开多数工业动力设备的运行激振频率区间，防止出现共振放大振动的问题；锥形的金属外壳除了包覆保护内部橡胶层，避免橡胶被油污、

　　粉尘侵蚀老化之外，还能在设备出现大幅过载冲击时起到硬限位作用，当冲击载荷超过橡胶的变形极限时，锥形外壳的下沿会接触底部法兰板，限制橡胶的最大变形量，防止橡胶被过度剪切撕裂，提升极端工况下的使用可靠性。在实际选型应用时，需要先核算被支撑设备的总重量，按照单支座承载占比选择对应载荷等级的型号，同时要确认设备支脚的连接螺纹规格与支座上部螺纹匹配，安装时要保证四个（或多个）支座的安装面处于同一水平面，紧固底部法兰螺栓时采用对角分次拧紧的方式，避免单个支座受力过载；这类支座相比传统的平板式橡胶垫，侧向抗倾覆能力更强，在有移动、颠簸场景的车载设备上应用优势更明显，不会因为设备的横向晃动出现支座滑脱的问题，同时金属外露部分的表面处理采用防锈镀层，

　　在潮湿、多粉尘的工业车间环境下也能长期使用，不会轻易出现锈蚀卡滞的问题。建模过程中需要重点处理金属与橡胶结合面的粘结特征，还原橡胶层的锥度过渡形态，法兰安装孔的位置公差要符合实际安装的互换性要求，上部螺纹孔的深度要满足螺栓拧入的深度要求，避免螺纹深度不足导致设备连接不牢，同时要预留橡胶层受压后的变形空间，在装配仿真时验证不同载荷下的橡胶变形量是否在设计允许范围内，确保结构的受力路径合理，不存在应力集中的薄弱区域。
