便携式折叠单反提词器结构设计

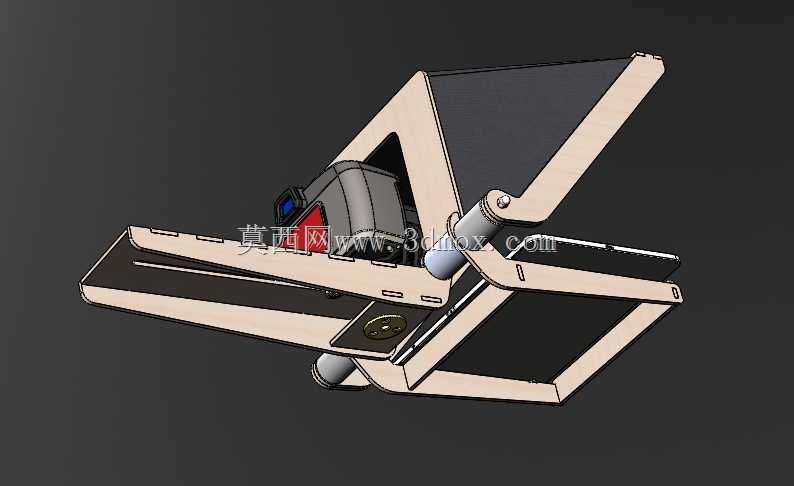

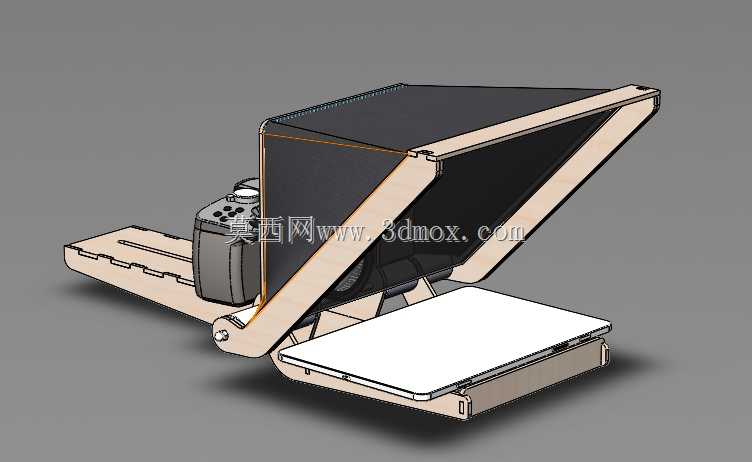

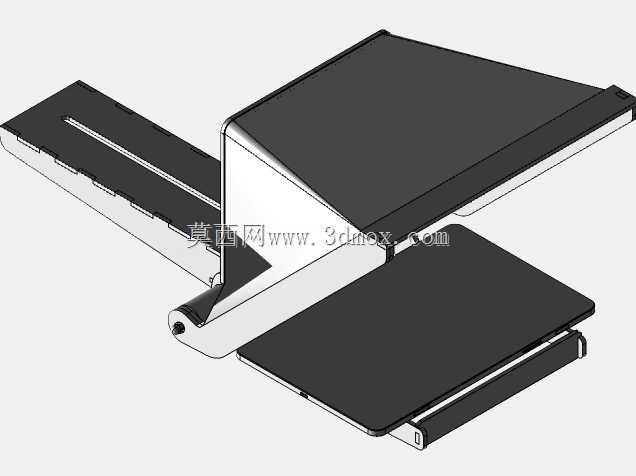

这款提词器主要面向短视频拍摄、直播录课、户外采访等场景的单人拍摄需求，解决拍摄时视线偏离镜头导致的观感差问题，使用者可以在直视镜头的同时读取台词内容，避免频繁忘词、低头看稿的情况。整体采用折叠式结构设计，非使用状态下可将分光反射罩、设备承载平台完全收合，收拢后整体厚度控制在40mm以内，可直接放入常规摄影包侧袋，适配户外移动拍摄的携带需求。结构上采用侧边铰接式连接作为翻转支撑，铰接位置设置阻尼限位结构，翻开后可自动锁止在固定工作角度，无需额外支撑件即可保持结构稳定，避免拍摄过程中出现罩体晃动、角度偏移的问题。设备承载区域分为两个功能位，前端为单反相机安装位，设置可调节的卡位结构，可兼容不同宽度的单反、微单机身，安装后镜头中心与分光反射面中心保持同轴，保证反射的台词内容可完整进入拍摄者视线，不会出现画面偏移、内容裁切的问题；下方为平板/手机放置平台，平台表面设置防滑硅胶垫，可适配7到12英寸的平板设备以及常规尺寸智能手机，平台带有前后微调滑轨，可根据使用者的视线高度调整屏幕位置，保证不同身高、不同拍摄距离下都能清晰看到完整台词内容。上方的遮光罩采用不透光柔性面料搭配硬质支撑边框，一方面可以阻挡环境杂光照射到分光反射面上，避免室外强光下出现反光、台词看不清的问题，另一方面硬质边框可保证罩体翻开后保持固定形态，不会出现面料塌陷遮挡镜头或反射面的情况。分光反射面采用高透半反玻璃，安装角度固定为45度，可将下方屏幕显示的文字内容完整反射到拍摄者视线方向，同时不会对相机镜头的拍摄光路造成遮挡，保证拍摄画面的清晰度，不会出现重影、暗角问题。整体结构的连接部位均采用快拆式设计，无需额外工具即可完成展开与收合操作，单人在10秒内即可完成设备的架设或收纳，适配快节奏的移动拍摄需求。结构设计上充分考虑了不同设备的安装边界，相机安装位的调节行程覆盖了市面主流微单、单反的机身宽度范围，平板放置位的承载尺寸覆盖了绝大多数常用的移动显示设备，铰接部位的阻尼力矩经过匹配，既可以保证翻开后结构不会自行下坠，也不会出现翻转阻力过大难以操作的问题。遮光罩的边缘设置软性缓冲条，收合时不会刮蹭相机机身与平板屏幕，提升设备使用的耐用性。
