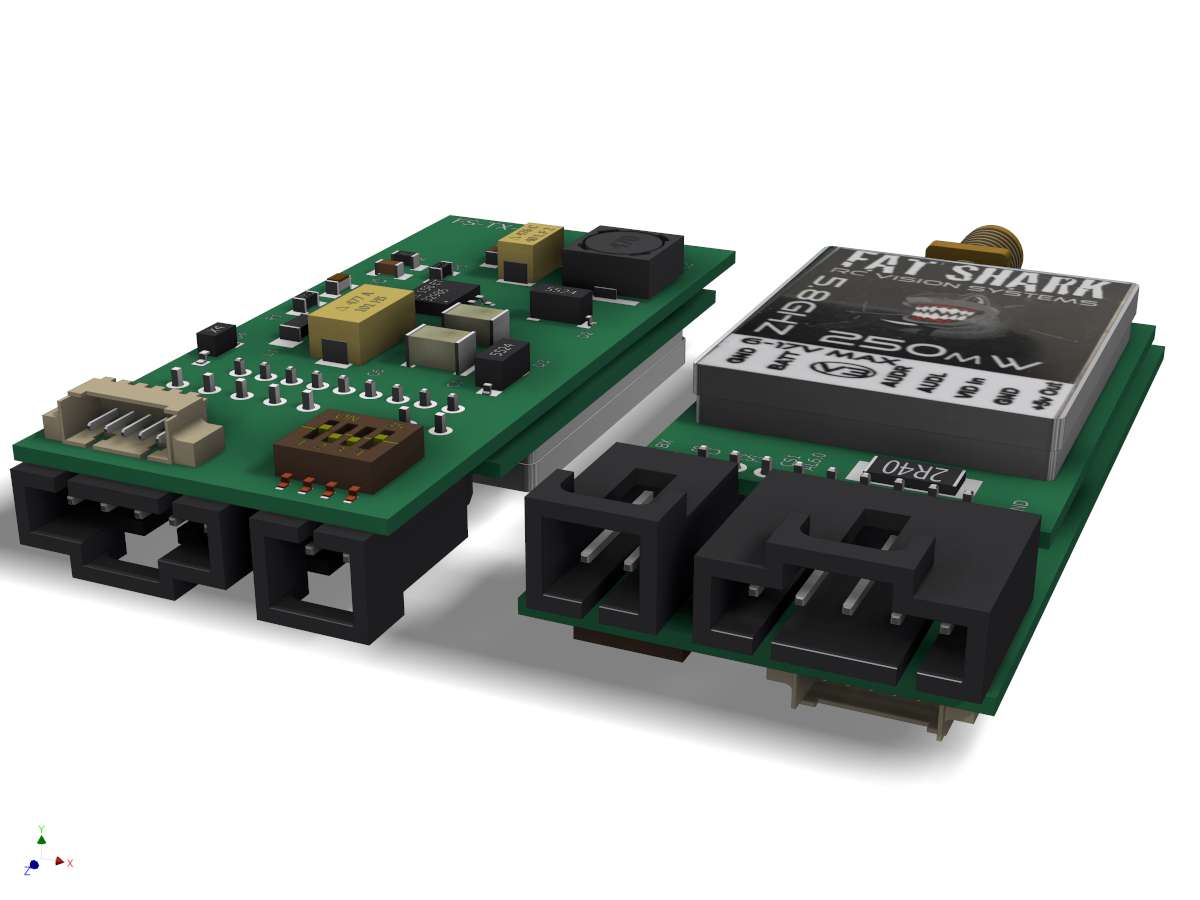

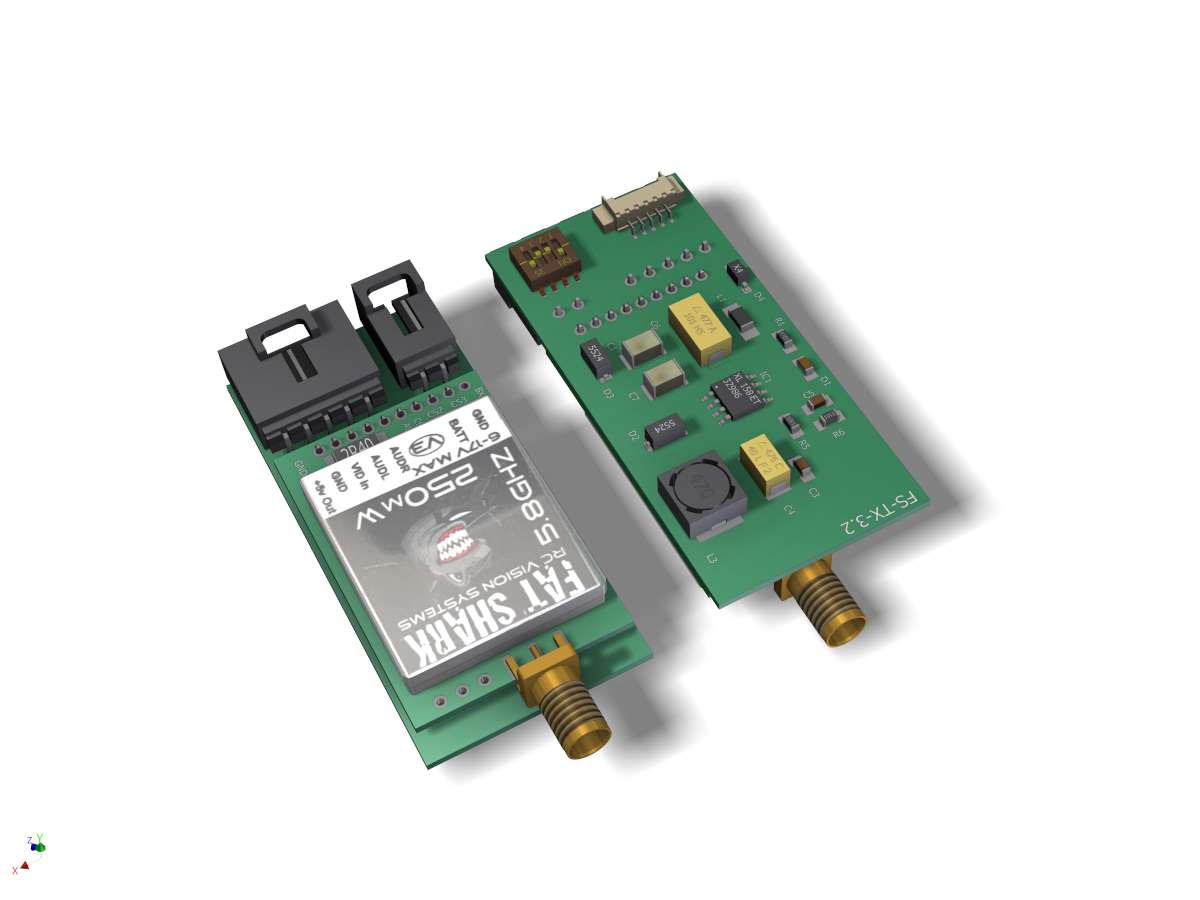

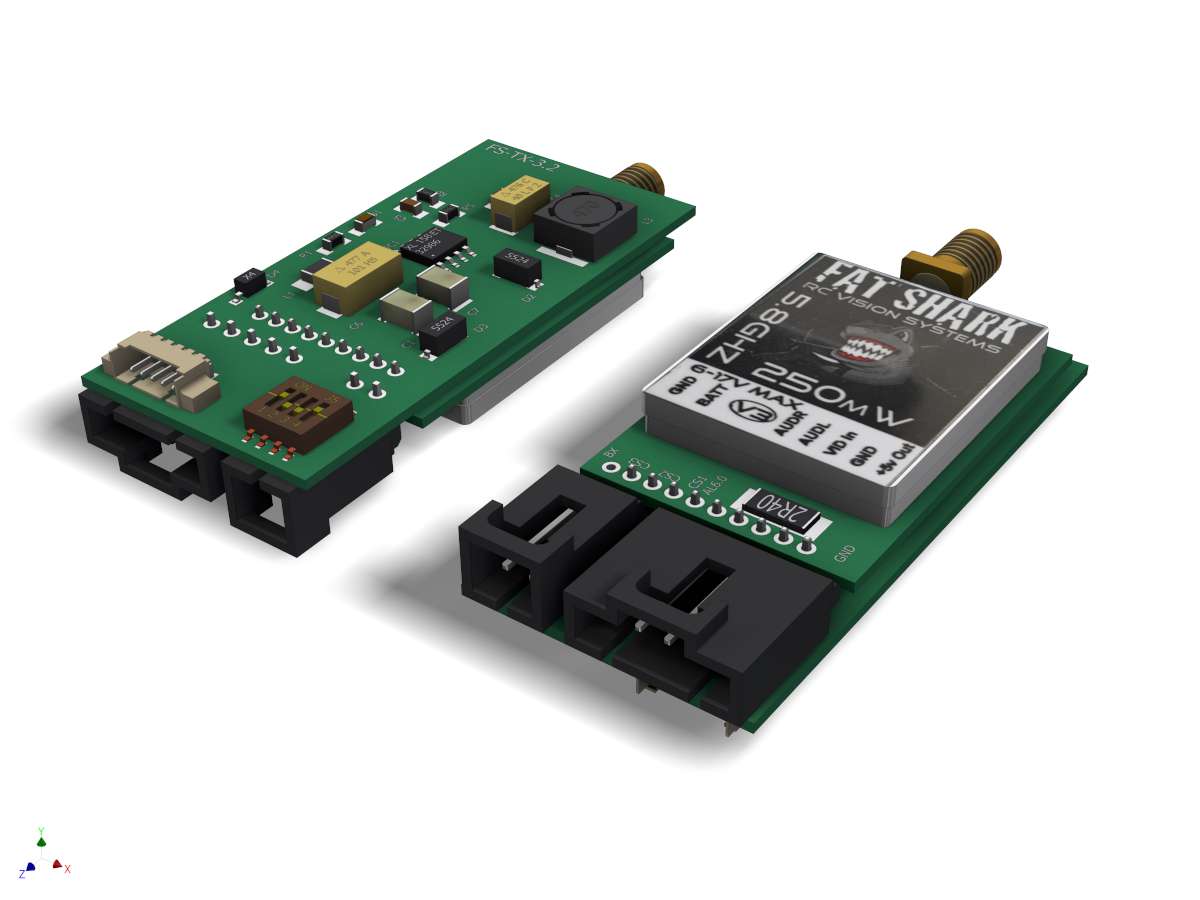

肥鲨5.8G频段250mW图传发射模块

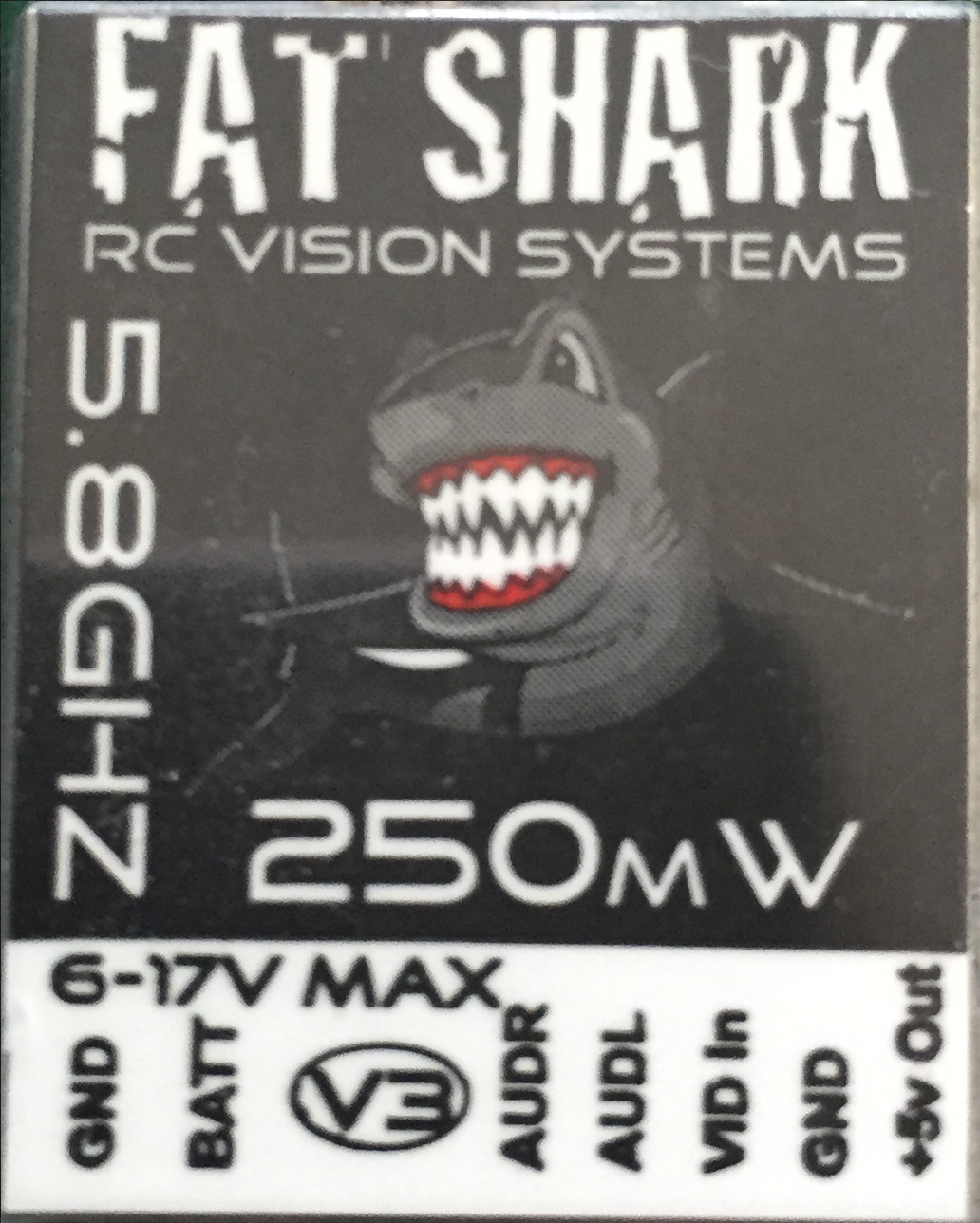

这款FatShark 250mW发射模块是FPV航模领域应用极为广泛的射频信号传输部件，主要服务于第一视角飞行的无人机、穿越机、固定翼航模等设备，承担着将机载摄像头采集的实时画面信号无线传输至地面接收端的核心功能，是FPV飞行系统中连接空中拍摄端与地面显示端的关键枢纽，在竞速穿越、航拍航测、航模休闲飞行等场景中都能见到这类发射模块的身影，能够为飞手提供低延迟、高稳定的实时画面反馈，支撑飞手完成精准的飞行动作操控与画面取景调整。从功能特性来看，该模块工作在5.8GHz通用ISM频段，250mW的发射功率能够在开阔无遮挡环境下提供数公里的有效传输距离，同时兼顾了传输距离与设备功耗的平衡，不会因为功率过高带来过度的电量消耗与发热问题，模块支持6-17V的宽电压输入范围，能够直接适配航模常用的2S至4S锂电池供电，无需额外加装电压转换模块，大幅简化了机载设备的接线复杂度。模块引脚集成了电源正负极、音视频输入、5V稳压输出等功能定义，能够直接对接主流的FPV摄像头与音频采集模块，同时预留的稳压输出引脚可以直接为小型摄像头供电，进一步精简机载布线。在设计思路上，这款发射模块采用了紧凑化的布局设计，整体外形为规整的薄型长方体结构，外壳采用屏蔽金属材质封装，既能够提升模块的抗干扰能力，避免机载其他电子设备的射频信号影响图传传输稳定性，也能提升模块的散热效率，保障长时间飞行过程中的工作稳定性。模块的安装边界设计充分考虑了航模狭小的机身内部空间，引脚采用直插式排布，既可以通过排针直接焊接在飞控集成板上，也可以通过热缩管包裹后利用双面胶或者扎带固定在机身预留的安装位上，安装孔位的预留能够兼容主流的航模机架安装标准，无需对机架进行额外的打孔改装即可完成固定。模块的接口标识采用清晰的丝印标注在外壳表面，接线定义一目了然，能够降低装机过程中的接线错误概率，避免因为接反电源导致的模块烧毁问题。在实际使用过程中，这款发射模块的散热表现稳定，连续长时间工作不会出现因为过热导致的功率衰减或者信号断连问题，信号输出频段稳定，不会出现频偏导致的接收端画面卡顿或者丢失问题，能够适配市面上绝大多数的5.8G频段图传接收设备，包括FatShark自有品牌的视频眼镜以及其他第三方品牌的接收屏幕、接收模块，通用性极强。
