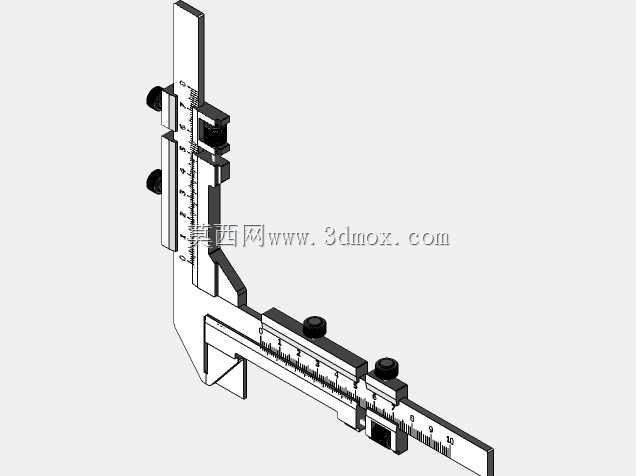

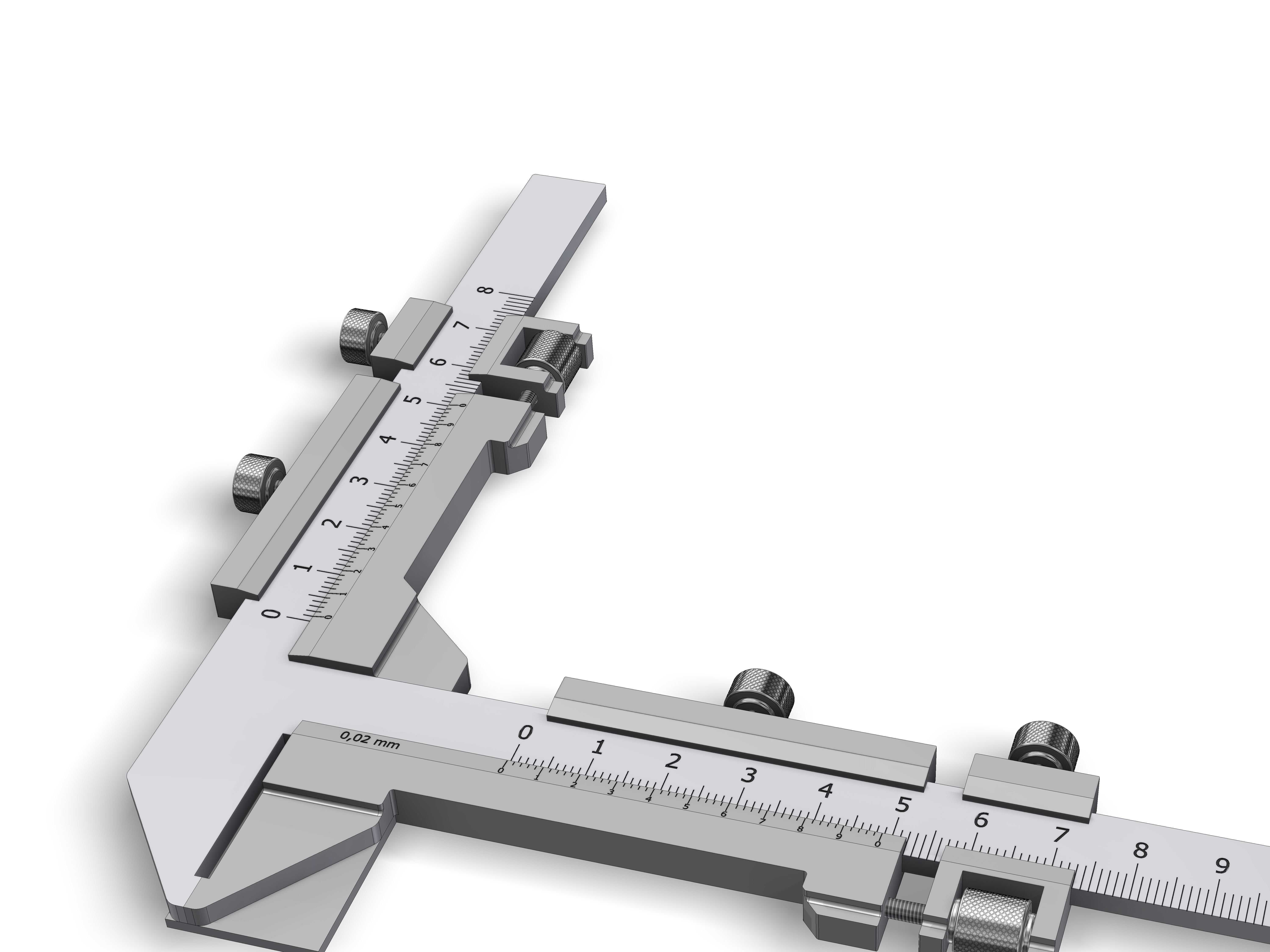

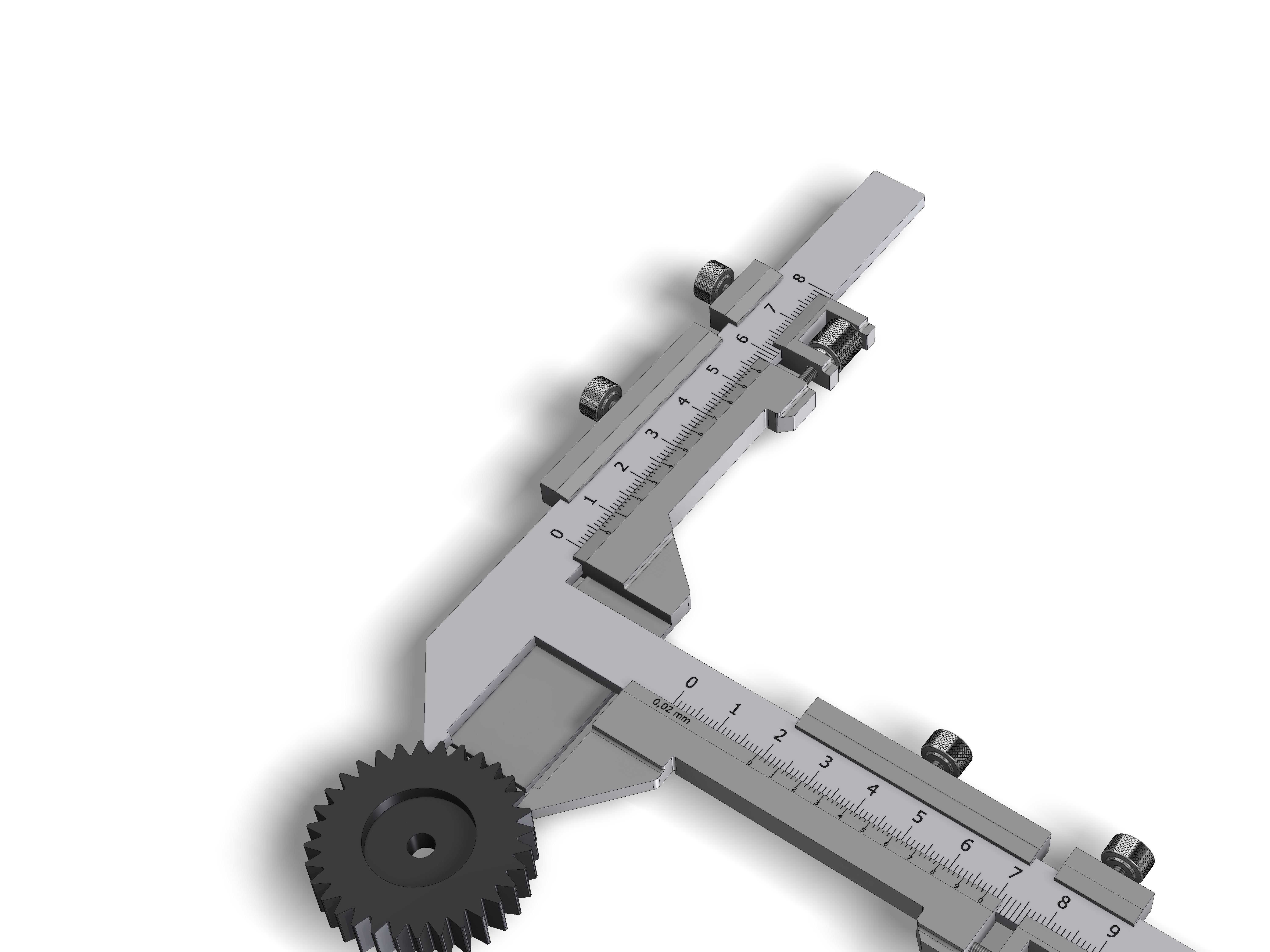

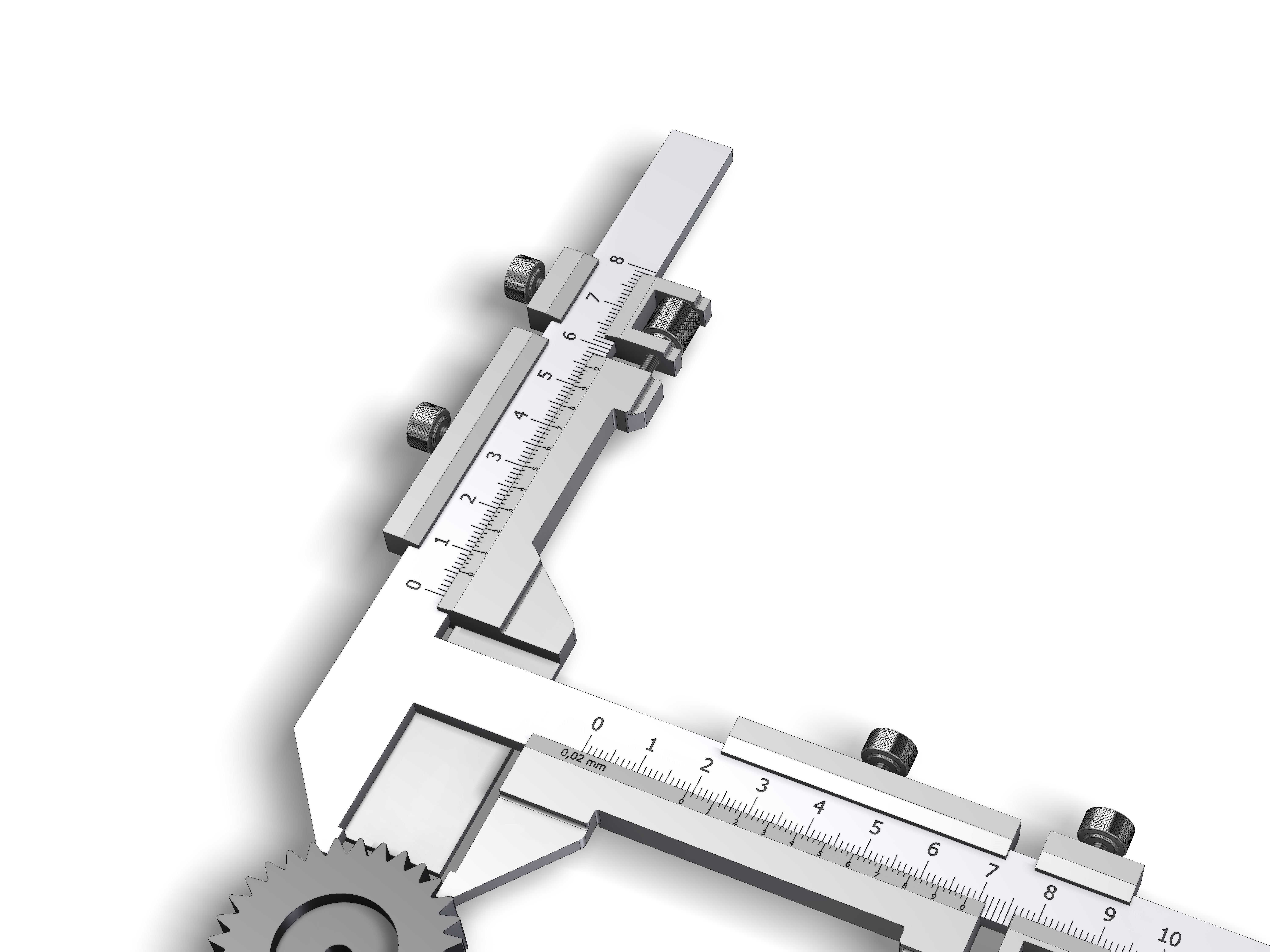

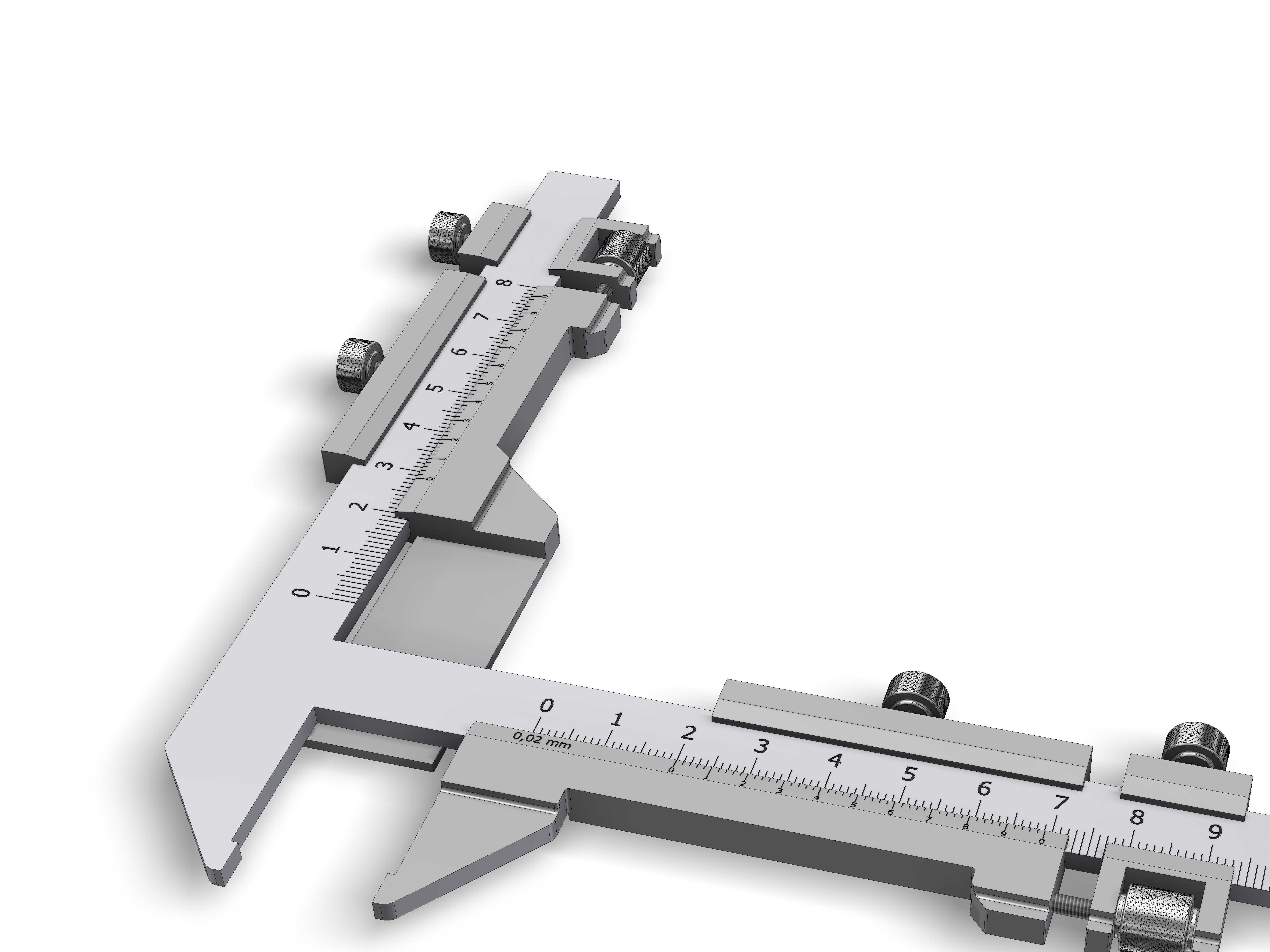

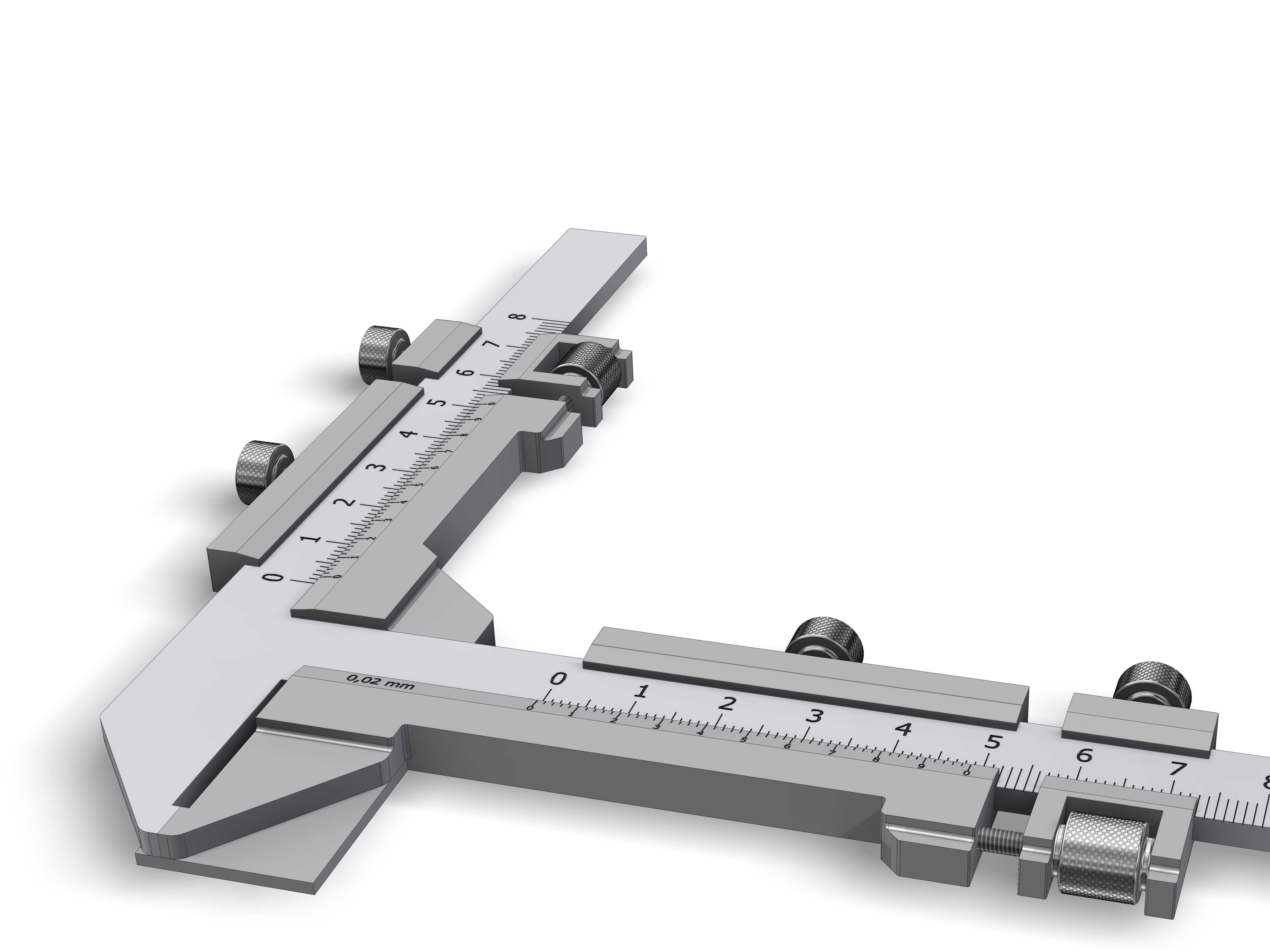

机械式游标卡尺结构三维数模

在机械加工现场、质检工位、装配流水线旁，游标卡尺是一线作业人员随身携带的基础测量器具，从毛坯件的余量核查，到精加工零件的尺寸核验，再到装配环节的配合间隙确认，这类机械式量具无需供电、抗油污干扰的特性，能适配车间复杂的作业环境，不会因为现场切削液飞溅、金属粉尘堆积出现读数失灵的问题，相比数显量具更适合恶劣工况下的快速测量作业。这款游标卡尺的建模过程，优先还原了实际量具的操作逻辑：尺身带有固定量爪，游标组件可沿尺身导轨平稳滑动，上方的锁紧螺钉能在测量到位后固定游标位置，避免读数过程中游标移位造成测量误差；深度测量杆集成在尺身尾部，可直接完成孔深、台阶高度的测量，无需额外更换测头，符合一线作业中一器多用的实际需求。建模时没有追求超精密的全细节还原，而是基于公开可查的通用游标卡尺结构参数搭建，重点保证各运动部件的装配关系准确：量爪的测量面保持平行度约束，游标滑动行程与尺身刻度范围匹配，锁紧螺钉的安装位置不干涉游标滑动动作，各旋钮的外形与实际操作的握持尺寸一致，能直观展现量具的操作逻辑。从结构尺寸来看，这款卡尺的测量范围覆盖常规加工件的常用测量区间，量爪的开合范围适配大多数轴类、孔类零件的外径、内径测量需求，尺身的握持宽度符合人手单手握持的操作习惯，游标上的微调结构可在临近测量尺寸时进行精细调节，避免直接推动游标造成的测量力过大、工件变形问题。实际应用中，这类游标卡尺的测量精度能满足普通机加工的尺寸检验要求，不需要复杂的校准流程，作业人员经过简单培训就能掌握读数方法，在五金加工、模具修配、设备维保、教学实训等场景都有广泛应用。建模时特意保留了尺身刻度、游标刻度的结构特征，能直观呈现游标读数的对齐原理，不管是用于量具结构的教学演示，还是作为车间工位的三维可视化作业指导素材，都能清晰展现各部件的配合关系，也能为后续定制特殊量程的卡尺结构提供基础的装配参考，避免从零开始建模时出现运动干涉、结构错位的问题。
