1寸80管道四通三通接头PVC管架结构

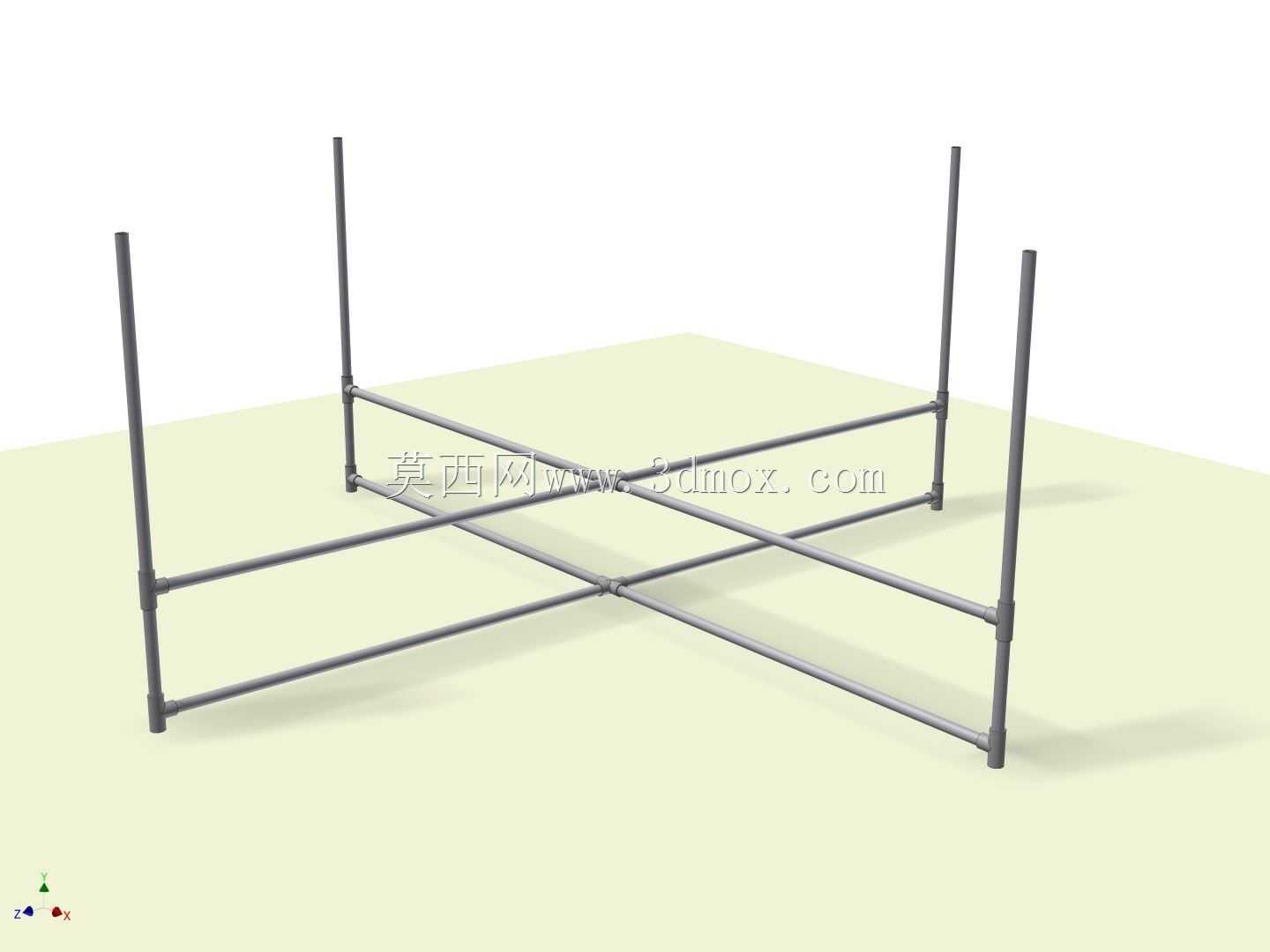

　　在民用给排水、小型化工流体输送、农业节水灌溉以及实验室临时管路布设场景中，PVC材质的管路支撑结构一直是兼顾成本与安装效率的常用选择，这类管架不需要像重型金属支架那样做复杂的防腐处理，自重轻的特性也让现场布设不需要动用大型吊装设备，单人即可完成组装作业。本次设计的管架结构，核心采用1寸公称直径80规格的PVC管道作为主体受力杆件，搭配标准四通接头与三通接头完成节点拼接，完全适配同规格PVC管路的快速组装需求，不需要额外定制异形连接件，所有配件都可以从常规五金渠道直接采购，大幅降低现场施工的物料筹备周期。

　　从实际使用的功能特性来看，该管架结构主要承担两个核心作用，一是作为管路自身的支撑骨架，将架空布设的PVC管道荷载均匀传递到安装基面，避免长距离管路因为自重或者流体冲击出现下垂变形、接头松脱的问题；二是可以作为小型配套设备的挂载框架，比如在灌溉场景中可以在架体上挂载喷头、电磁阀，在实验室临时管路场景中可以挂载流量计、控制阀组，不需要额外搭设独立支架。设计过程中，因为初始参考的草图尺寸标注存在模糊区域，所有杆件的长度比例、接头的插接深度都采用了PVC管路施工的通用规范值做近似处理，比如管道插入接头的深度统一取管道外径的1.2倍，保证粘接后的节点拉拔强度满足常规工况要求，避免因为插接深度不足导致受压脱开。

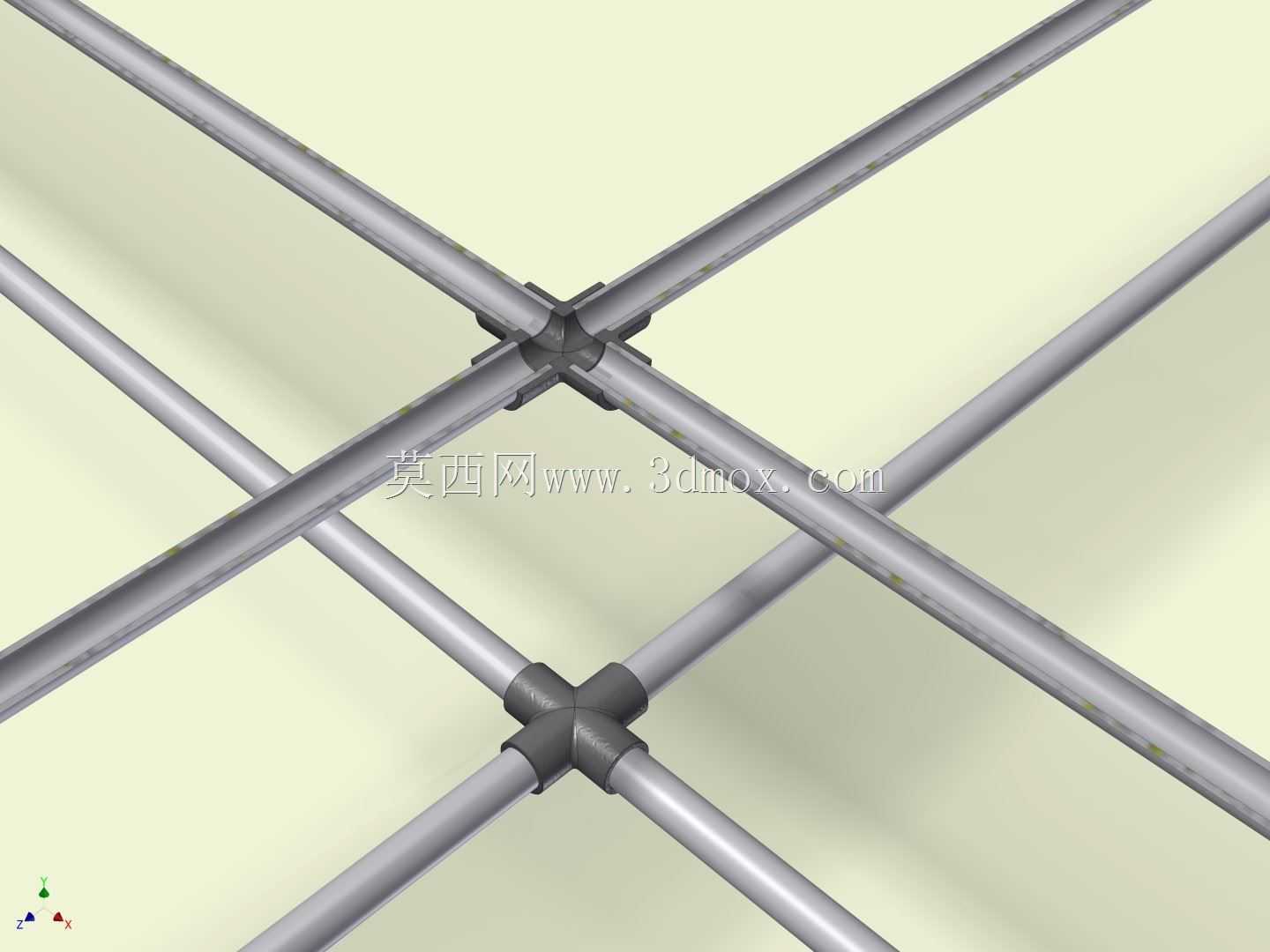

　　关于节点的设计逻辑，四通接头主要用于管架平面内的十字交叉节点，实现纵横两个方向管道的刚性连接，保证架体平面内的抗剪能力，避免横向受力时出现节点错位；三通接头则主要用于管架的边缘收口位置、以及竖向支撑与横向主架的连接节点，减少不必要的杆件伸出，避免现场安装时出现多余的管端磕碰，同时也能降低物料的无谓损耗。整个架体的杆件连接全部采用PVC专用粘接剂做密封固定，不需要螺栓、铆钉等金属紧固件，既避免了金属件锈蚀带来的结构失效问题，也让整个架体的绝缘性能满足电气周边布设的安全要求，比如在户外弱电线路同沟布设的场景中，不会因为架体导电引发线路故障。

　　从安装边界的尺寸来看，因为采用近似比例设计，架体的单格横向跨度控制在1.2米以内，竖向支撑的间距不超过1.5米，这个尺寸边界是结合80规格PVC管道的抗弯强度计算得出的，当架体上挂载的管路满水运行时，杆件的最大挠度不会超过跨度的1/500，满足管路布设的平直度要求，不会因为挠度过大导致管路积水、流体阻力上升。如果实际使用场景中需要更大的跨度，可以在横向杆件的中部增加竖向支撑，不需要改动原有节点的连接方式，拓展性较强。关于初始需求中提到的零件底部圆形支架结构，因为没有明确的荷载参数、安装基面的平整度要求以及支架的高度尺寸，本次设计暂未加入该部分结构，若后续明确安装基面为松软土层、或者架体需要承受额外的竖向动荷载，可以在每个竖向支撑的底部增加圆形承托板，扩大支撑面的接地面积，避免支撑腿下沉，承托板的直径可以取竖向管道直径的3倍，厚度取10mm，采用同材质PVC板材粘接即可，不需要更换其他材质的配件。

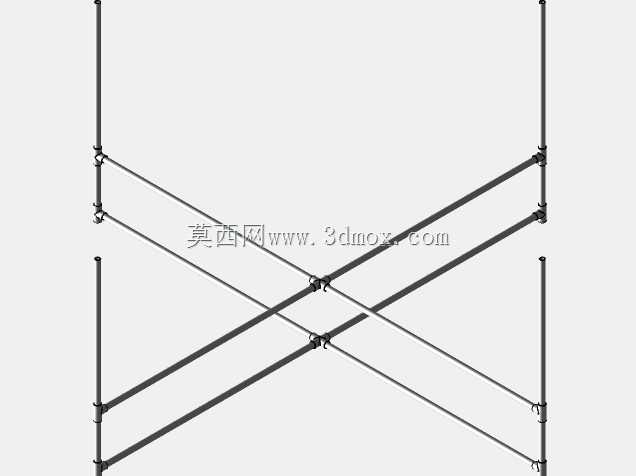

　　在实际建模过程中，所有管道的壁厚都采用了1.0MPa压力等级的PVC管标准壁厚，接头的内部流道（插接腔）尺寸完全匹配管道的外径公差，保证虚拟装配时间隙值控制在0.2-0.5mm之间，和实际施工中的粘接间隙一致，不会出现建模尺寸过松或者过紧导致的装配干涉问题。架体的所有杆件都保持横平竖直的排布，没有斜向加强筋，一方面是因为PVC管的刚性足够满足常规静荷载需求，另一方面斜向杆件会增加接头的种类，提升物料采购和现场安装的复杂度，横平竖直的结构也方便后期在架体上拓展加装其他管路或者配件，不需要切割原有结构。在户外使用场景中，该架体结构可以耐受常规的日晒雨淋，PVC材质的抗老化年限可以达到10年以上，不需要做额外的表面防护处理，如果是用于有腐蚀性流体的车间场景，也可以根据需求选用CPVC材质的管道和接头，整个架体的结构尺寸不需要做任何调整，直接替换材质即可满足防腐要求。
