树莓派适配高清摄像头模组结构设计

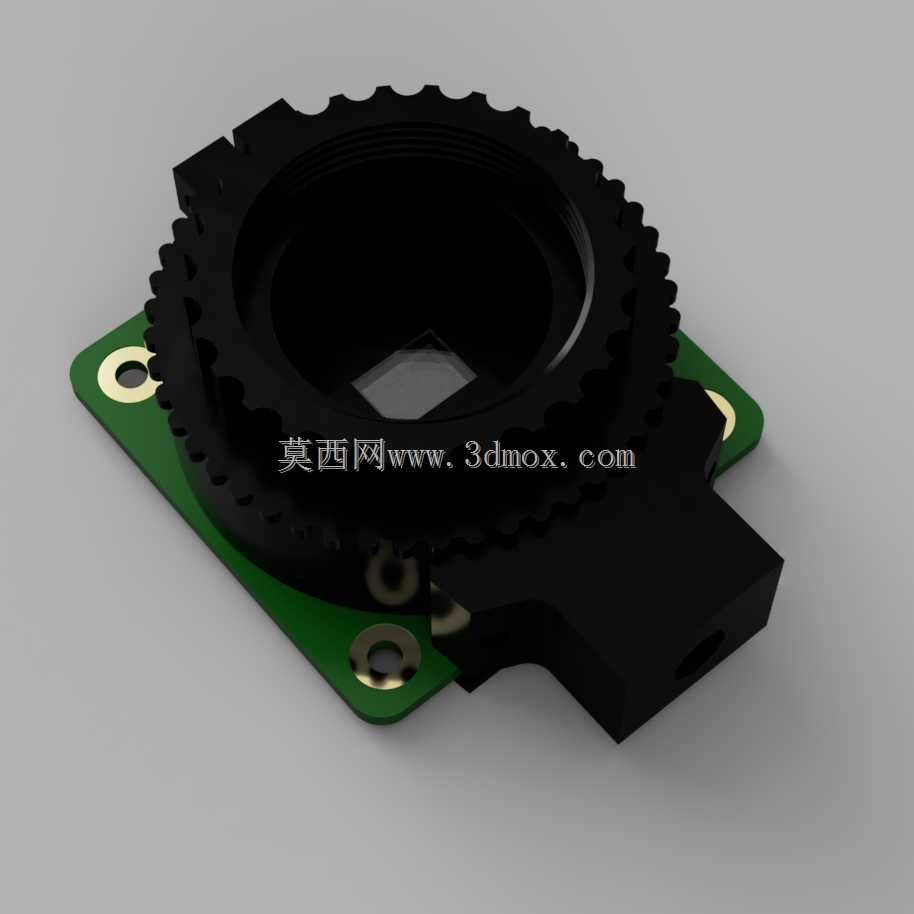

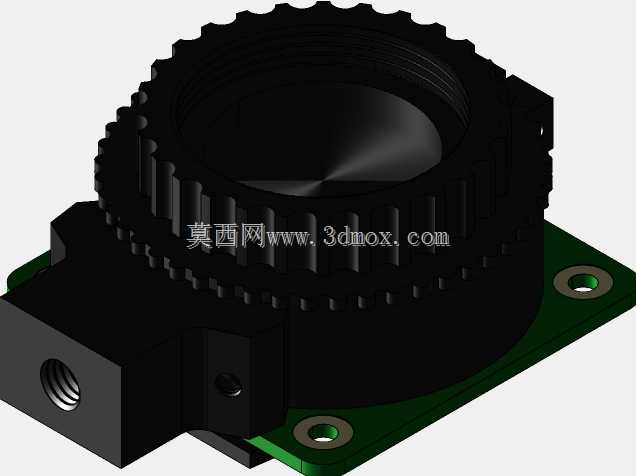

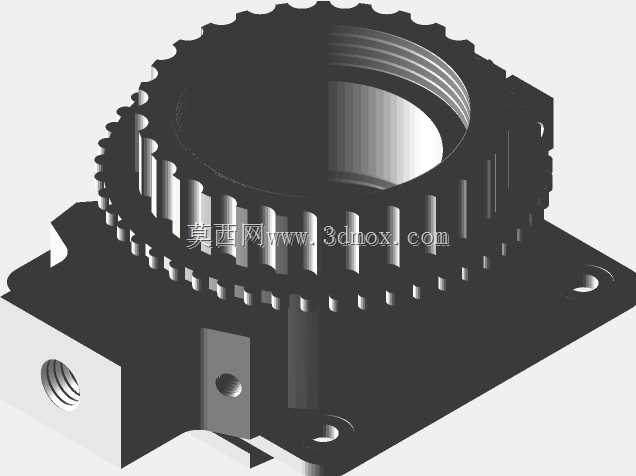

该结构件主要适配嵌入式视觉开发场景，可广泛应用于智能小车视觉导航、小型设备图像采集、桌面级智能检测装置、开源硬件创客项目、家用监控改装模组等场景，作为树莓派开发板的外接成像扩展部件，承担光学成像、镜头固定、焦距调节、板载对接的核心作用，能够为各类嵌入式开发项目提供稳定的高清图像采集支撑，满足创客群体、嵌入式开发人员在视觉类项目中的硬件适配需求。产品整体采用分层式结构设计，上层为带防滑齿纹的调焦镜头座，外圈的齿状结构能够增大手动旋转时的摩擦力，方便使用者在调试阶段精准调整镜头焦距，获得清晰的成像效果，镜头座内部预留标准C/CS镜头安装螺纹，可兼容多数常用的工业小镜头与适配镜头，无需额外定制转接件即可完成镜头装配。下层为PCB载板固定结构，设置有对称分布的安装定位孔，孔位尺寸完全匹配树莓派开发板的标准安装孔距，能够通过铜柱直接固定在树莓派主板上方，不会出现安装错位、接口偏移的问题，结构件侧面预留排线避让缺口，可让柔性FPC排线顺畅连接摄像头传感器与树莓派的CSI接口，避免排线弯折过度导致的接触不良或线材损坏。设计过程中优先考虑了安装边界的兼容性，整体外轮廓尺寸控制在适配树莓派板型的范围内，不会超出开发板的边缘尺寸，不会干涉开发板上其他接口的正常使用，无论是USB接口、以太网口还是GPIO排针，都预留了足够的操作空间，不会因为加装该摄像头模组影响其他外接模块的插拔使用。镜头座与载板的连接部位做了限位结构，既能够保证镜头旋转调焦时的顺畅度，又能避免调焦行程过大导致镜头脱落或传感器对位偏移，载板上的固定柱高度经过反复校核，既保证镜头底部与CMOS传感器的距离符合光学后焦要求，又能压缩整体安装高度，让整套模组的结构更加紧凑，适合安装在空间受限的小型智能设备内部。结构的边角位置都做了圆角过渡处理，没有尖锐的毛刺棱角，在手工装配过程中不会划伤操作人员或损坏周边线材，黑色的主体结构件能够减少环境光线在结构内部的漫反射，避免杂光进入传感器影响成像质量，配合绿色PCB载板的绝缘特性，能够在长时间通电运行时保持结构稳定，不会出现形变移位导致的成像模糊问题。
