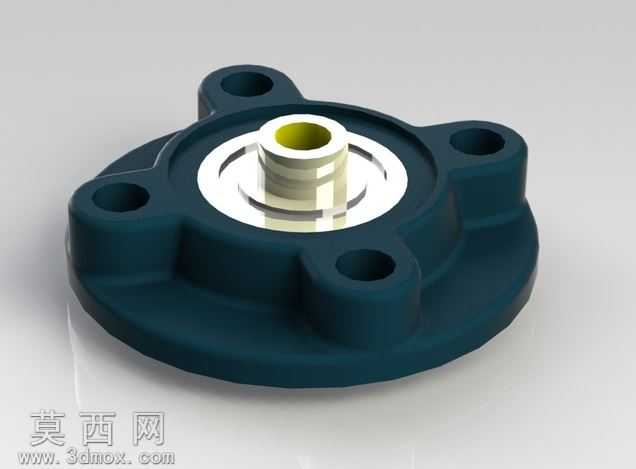

凸台圆形带座外球面UCFC轴承座三维设计

本作品为凸台圆形带座外球面UCFC型轴承座的三维参数化建模成果，建模过程严格参照同类朝日轴承的实物结构尺寸进行表部分建模还原，未对轴承内部滚动体等非外露装配结构做冗余建模，重点还原轴承座的外部安装结构、轴承配合定位结构的完整特征。建模阶段首先绘制圆形底座的基准草图，精准定位四个均匀分布的安装通孔的圆心位置，通过拉伸特征生成底座主体结构，再对底座与中心轴承容纳凸台的过渡区域做圆角处理，还原铸件的工艺圆角特征，避免直角结构带来的应力集中问题。中心凸台部分采用阶梯拉伸的方式构建，分别做出轴承外圈的定位止口、密封件的容纳槽、中心轴孔的贯通结构，同时还原凸台顶端的注油嘴安装位的小凸台结构，保证结构细节与实物一致。材质与渲染阶段，对轴承座主体部分赋予深墨绿色的铸钢喷塑材质，调整材质的粗糙度参数模拟铸件表面的哑光磨砂质感，对内部嵌入的轴承外圈、中心轴套部分赋予抛光金属材质，添加轻微的环境反射效果区分不同部件的材质差异，中心轴孔的内壁赋予淡黄色的含油轴承衬套材质，还原含油轴承的自润滑衬层特征。渲染时采用柔和的顶光加侧补光的布光方案，清晰展现安装孔的深度、凸台的阶梯层次、底座边缘的倒角细节，避免阴影过重遮挡结构特征。结构设计上，该类轴承座依靠圆形底座的四个安装孔实现与安装面的螺栓固定，凸台结构可嵌入安装面的预制孔内实现径向定位，相比普通平面轴承座具备更好的同轴度定位能力，内置的外球面轴承可补偿一定的轴安装角度误差，适用于输送设备、轻工机械等对安装便捷性有要求的传动场景。建模过程中对安装孔的孔径、中心凸台的外径、底座的总厚度、轴孔的内径等关键配合尺寸做了参数化关联，可通过修改参数快速生成不同规格的UCFC系列轴承座模型，为后续的机械装配设计提供可直接调用的标准件模型，模型的结构过渡均符合铸造件的工艺要求，无不合理的薄壁、锐角结构，可直接用于装配干涉检查、安装工位模拟等设计场景。
