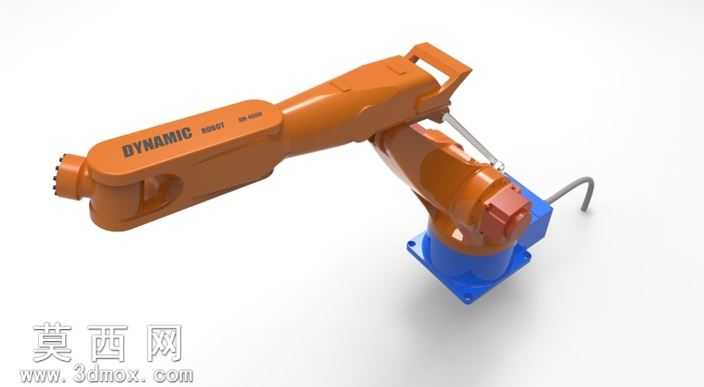

六轴关节型工业机械臂三维设计作品

本作品为六轴串联关节型工业机械臂的三维数字化设计成果，建模阶段严格遵循工业机器人的真实结构比例开展，以SolidWorks为核心建模工具，采用自底向上的装配建模思路，先逐一完成基座、腰转关节、大臂、小臂、腕部回转结构、末端执行器连接法兰等独立零部件的参数化建模，对每个零件的安装定位孔、线缆走线槽、关节铰接配合面、密封结构等细节都做了精准还原，确保各部件装配时的同轴度、配合间隙完全符合实际工业产品的装配公差要求。材质与渲染阶段，针对机械臂不同部位的材质特性做了区分设置：臂身主体采用橙色工业磨砂烤漆材质，还原工业现场常用的设备警示配色，调整材质的粗糙度、反光度参数模拟真实漆面的哑光质感，避免过度反光造成的视觉失真；基座部分采用蓝色工程塑料与金属结合的材质表现，金属结构件添加细微的拉丝纹理与使用磨损痕迹，提升模型的真实感；关节处的液压支撑杆、外露线缆分别设置金属镀铬材质与黑色工业橡胶材质，线缆部分做了自然的弯曲弧度处理，还原设备实际布线的形态，没有生硬的直线走线效果。结构设计上，该机械臂采用六自由度串联构型，腰座可实现360度水平回转，大臂、小臂分别通过铰接关节实现俯仰动作，腕部设置三个独立回转关节，可实现末端的多姿态调整，能够覆盖较大范围的作业空间，适配搬运、焊接、喷涂、上下料等多种工业作业场景。建模过程中对每个关节的运动限位做了结构层面的约束设计，避免出现运动干涉问题，各转动关节处都预留了伺服电机、减速器的安装空间，内部走线通道做了贯通设计，确保模型不仅具备外观展示效果，也可用于后续的运动仿真、干涉检查、作业路径规划等二次开发工作。整体设计兼顾了工业机械臂的实用性与外观的工业美学，各部件的比例协调，细节丰富，既可以作为工业自动化方案的展示模型，也可作为机械设计教学、机器人结构学习的参考素材，模型的结构拆分清晰，各零件的参数可编辑，能够根据实际需求调整臂展长度、负载能力对应的结构尺寸，具备较高的复用价值。
