机器人外置GPS指南针分机模块外观结构设计

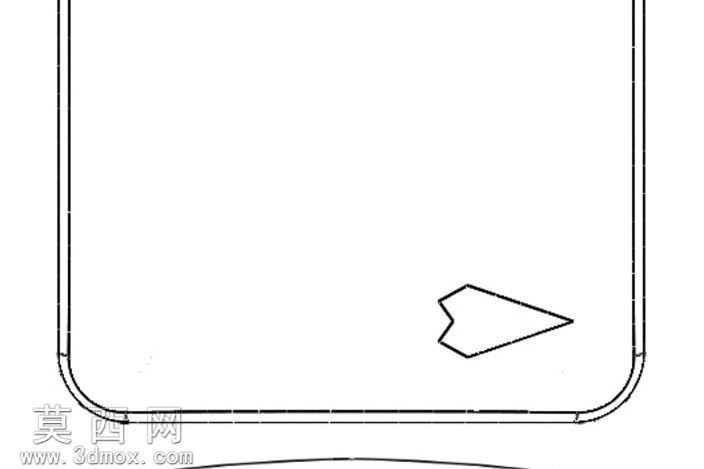

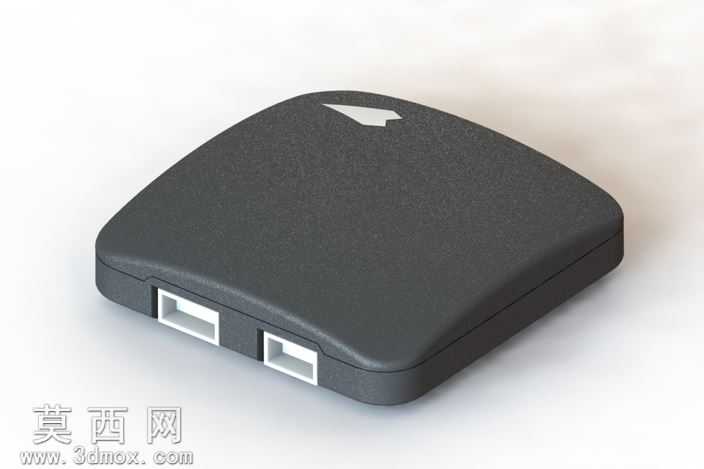

本作品为适配APM2.6飞控系统的机器人外置GPS指南针分机模块三维建模设计，整体建模围绕功能适配与安装实用性展开，采用一体化圆角方壳的造型逻辑，在三维软件中首先完成主体壳体的曲面构建：通过草绘绘制带大圆角过渡的方形外轮廓，使用拉伸命令生成壳体基础实体，再通过抽壳命令设定均匀壁厚，兼顾结构强度与轻量化需求。壳体上表面做微弧面过渡处理，避免直角磕碰的同时优化外观质感，表面模压指向箭头标识，在建模阶段通过凸起特征完成标识制作，无需后期额外贴图即可清晰呈现方向指引功能，方便安装时快速校准模块朝向。壳体侧部预留两个标准接口安装位，建模时严格按照通用外接接口的尺寸参数做开槽与卡扣位设计，保证接口安装后与壳体齐平，无突出错位问题，接口周围做加厚筋位处理，提升接口插拔时的结构强度，避免长期使用出现接口松脱、壳体开裂的问题。材质渲染阶段，主体外壳采用哑光磨砂硬质工程塑料材质，调整材质参数模拟ABS塑料的细腻磨砂质感，颜色选用深炭灰色，兼顾工业设备的耐脏属性与专业质感；接口部分采用白色硬质塑料材质，与深色壳体形成清晰视觉区分，方便用户快速识别接口位置；渲染时采用柔和的工作室漫射光源，多角度打光凸显壳体的曲面过渡细节与磨砂材质的细微颗粒感，避免过度反光掩盖结构特征。设计思路上优先考虑模块作为机器人外置配件的安装适配性，整体造型无尖锐棱角，可通过底部粘贴或螺丝固定的方式安装在机器人机架的平整位置，壳体内部预留足够的空间容纳GPS接收板、指南针传感器及相关电路元件，内部做定位柱与卡扣位的建模设计，方便电路板的快速装配固定，无需额外打胶即可实现电路板的稳固安装；整体建模尺寸控制紧凑合理，不会占用过多机器人安装空间，同时壳体边缘做圆角钝化处理，避免安装调试过程中划伤操作人员或线路。该模型可作为机器人导航系统搭建时的占位参考，也可用于外壳开模生产的结构验证，所有结构特征均按照实际电子配件的装配逻辑设计，无冗余结构，各部分尺寸匹配通用电子元件的安装标准，具备较高的实用参考价值。
