工业锅炉房管路系统整体布局设计

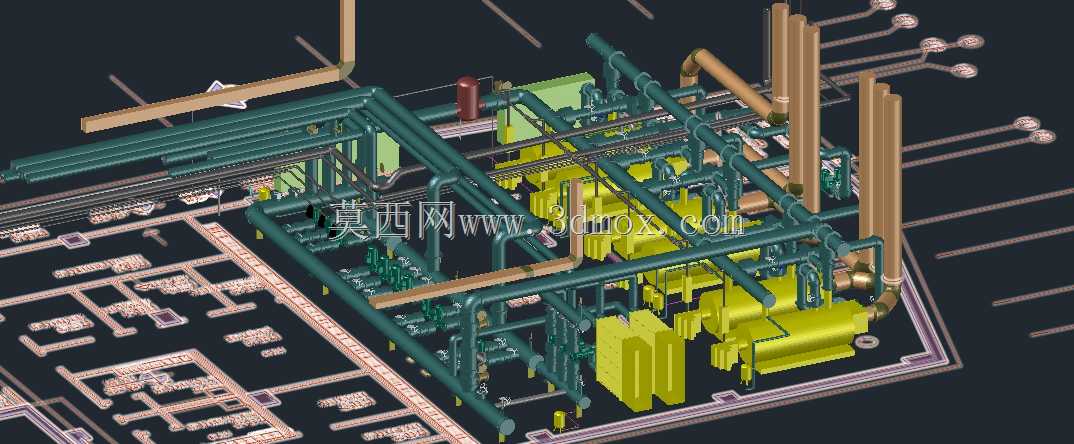

这套锅炉房系统设计主要面向工业厂区集中供热、生产工艺供汽场景，可覆盖生产车间工艺用热、厂区冬季采暖、生活热水供应等多类热力需求，是工业生产配套动力系统的核心组成部分。整套系统整合了锅炉主体、换热单元、循环泵组、分集水装置、管线阀组等核心部件，通过立体排布实现各功能单元的高效衔接，避免管线交叉干扰，同时预留充足的操作检修空间，满足日常运维的通行与操作需求。设计过程中优先遵循热力流向逻辑，主蒸汽管道沿高位排布减少阻力损失，循环水管道沿低位敷设方便排污泄水，不同介质的管线采用差异化的排布走向，通过色彩区分便于后期运维识别。整体布局严格贴合锅炉房土建边界，主设备沿厂房纵深方向排布，主管道沿厂房立柱侧敷设，既保证管线支撑结构的安装点位充足，也预留出设备吊装更换的通行通道，设备与墙体、设备与设备之间的间距满足安全操作规范要求，阀组操作点位全部设置在便于人员到达的区域，无需额外搭设操作平台即可完成日常启闭操作。系统设计充分考虑运行工况的稳定性，主管道设置合理的补偿段抵消热胀冷缩带来的应力影响，关键节点设置排污、排气、泄压接口，保障系统启停与变负荷运行时的安全性。管线排布采用分层立体设计，上层走高温高压蒸汽管线，中层走循环供水管线，下层走回水管线与排污管线，不同层级管线之间预留足够的安装间距，避免高温管线对低温管线产生热辐射影响，同时方便各层管线的独立检修。整套系统的布局设计兼顾运行效率与运维便利性，既保证热力输送过程中的压损、热损控制在合理区间，也为后期设备升级、管线改造预留了充足的扩展空间，适配不同产能规模下的热力供应需求，可直接作为工业锅炉房施工布局、系统改造的三维参考方案，帮助施工方提前预判管线碰撞问题，优化现场安装工序，减少现场施工的返工成本。
