工业建筑用多波峰压型彩钢屋面板结构

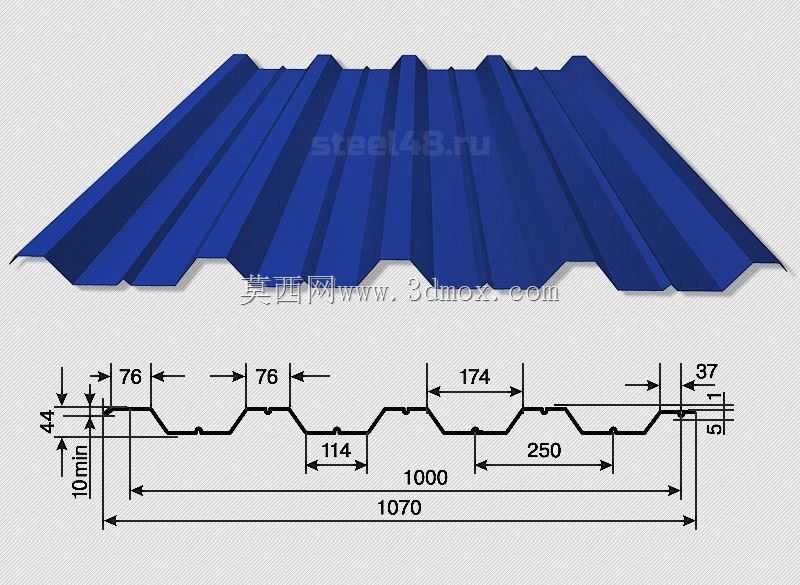

这款压型钢板屋面构件，是工业与民用建筑屋面围护系统中应用极为广泛的核心建材构件，主要适配大跨度钢结构厂房、仓储库房、临时施工临建、农贸市场屋面、大型场馆附属屋面等场景的防水围护需求，能够替代传统混凝土屋面实现快速装配施工，大幅缩短屋面工程的作业周期，同时降低屋面整体的结构荷载。从实际使用功能来看，该构件通过连续辊压成型的多波峰结构，首先具备优异的排水导流能力，降雨天气下雨水可顺着波谷快速向屋面檐口排放，避免屋面积水渗漏；其次凹凸的肋型结构大幅提升了板材的整体抗弯刚度，在同等板材厚度下，平面外承载能力远高于平钢板，可承受常规屋面雪载、施工检修人员的踩踏荷载以及沿海区域的常规风吸荷载，不需要过密的檩条支撑即可满足结构受力要求。在设计思路上，这款压型板采用了高低波搭配的截面构型，通过不同高度的波峰错位排布，在提升截面惯性矩的同时，优化了板材搭接时的贴合紧密度，相邻板材铺设时可通过侧边的波肋实现嵌合搭接，配合密封胶条即可阻断雨水的毛细渗透路径，不需要额外做复杂的接缝防水处理。从尺寸边界来看，该款压型板的有效覆盖宽度为1000mm，原材料进料展开宽度为1070mm，材料利用率处于较高水平；板型总肋高为44mm，其中低位波的有效高度为10mm，板边的搭接段预留了37mm的贴合宽度，波峰间距分别设置为76mm、114mm、174mm、250mm的非等距排布，这种排布方式既平衡了不同位置的受力需求，也让板材在辊压成型过程中内应力分布更均匀，避免长期使用出现板面翘曲变形。在安装适配性上，该板型可直接通过自攻螺钉与屋面檩条固定，固定点位设置在波峰位置，可避免钉孔位置出现积水渗漏，同时板型的截面构型适配常规的屋面采光带、通风器基座的裁切拼接需求，现场施工时可根据屋面实际尺寸灵活裁切，不需要定制特殊的转接配件，能够适配不同坡度的屋面铺设要求，在常规15度以上的屋面坡度下均可实现可靠的自防水效果。
