手动杠杆式精密工装夹紧机构

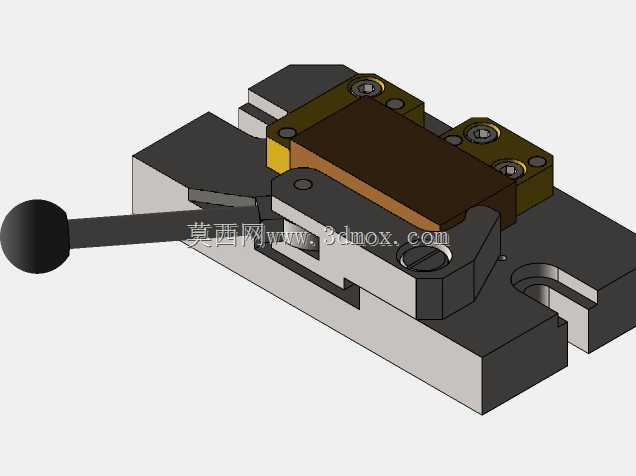

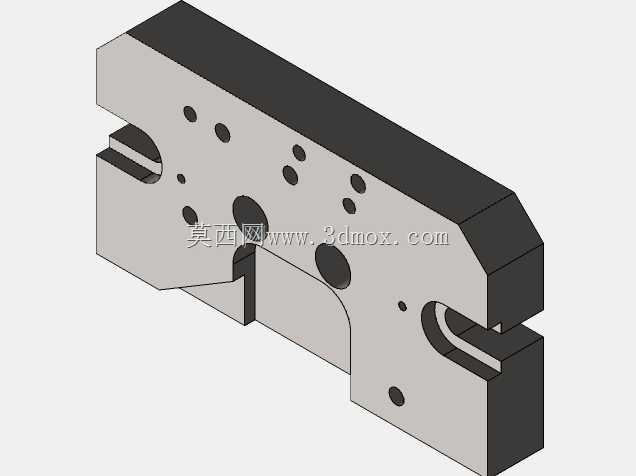

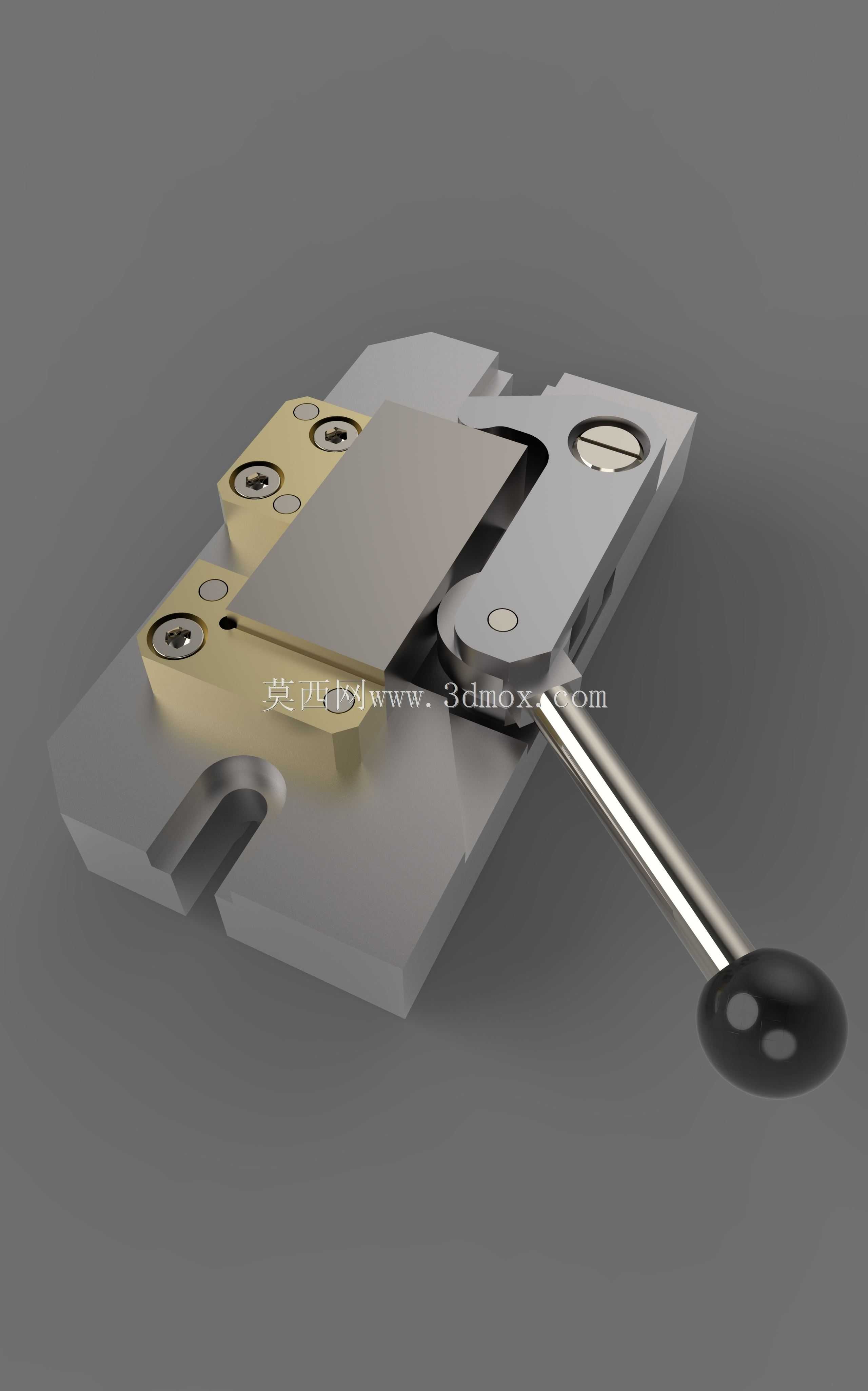

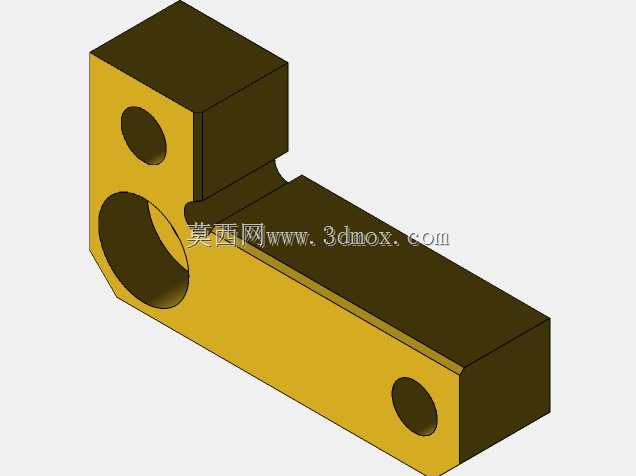

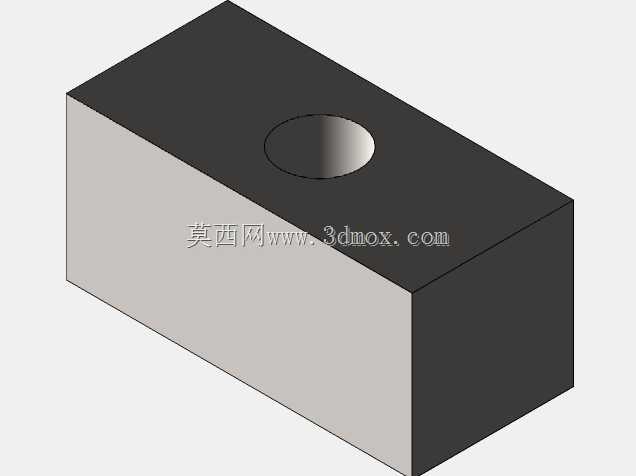

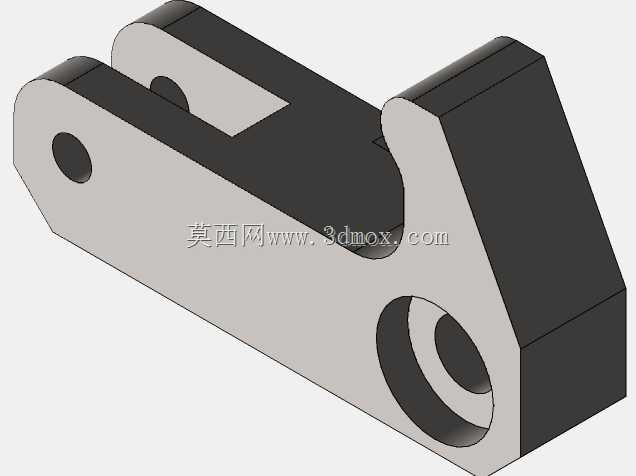

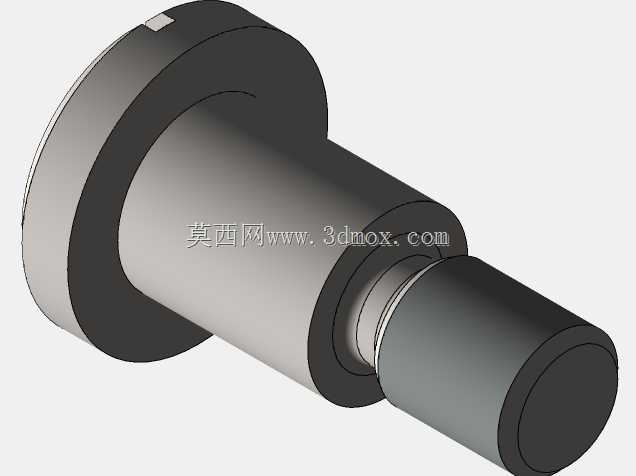

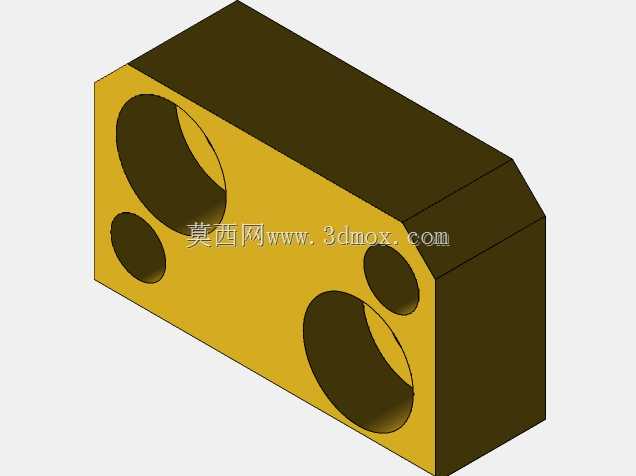

这款手动杠杆式夹紧机构，是面向精密机加工、小型零部件装配场景开发的工装类执行部件，主要用于小尺寸平板类、薄型块类工件的快速装夹固定，常见于五金零件铣削工位、小型电子结构件装配工位、精密检测工位的工件定位环节，能够替代传统螺栓压紧式装夹，大幅缩短工件装夹的辅助工时，提升单工位作业效率。从实际使用场景来看，这类夹紧机构适配小型工作台面的安装需求，不需要外接气源、电源等动力源，完全依靠手动操作即可完成锁紧与松脱动作，非常适合无动力配套的简易工装台、多品种小批量的柔性生产工位使用，在小批量精密零件加工、样件试制、工装检具配套等场景下具备极高的适配性。从功能特性来看，该机构采用杠杆增力的机械结构设计，操作端的长手柄通过连杆机构将手动输入的小扭矩放大为夹紧端的大压紧力，能够在施加较小操作力的前提下，为工件提供稳定可靠的压紧载荷，避免加工或装配过程中工件出现移位、翘曲等问题；同时机构自带机械自锁特性，当手柄扳动到锁紧工位后，连杆结构会越过死点位置，即便受到加工过程中的振动、切削力反向冲击，夹紧状态也不会自行松脱，能够持续保持稳定的装夹精度。在设计思路上，这款夹紧机构采用了分体式基座设计，基座上预留了标准的沉头安装孔位，可以直接通过内六角螺栓固定在工装台、机床工作台的T型槽或者平板台面上，安装边界规整，整体基座为矩形结构，安装时不需要额外加工复杂的适配槽位，常规的工装平板即可完成装配；夹紧端采用了浮动压块设计，压块与工件接触的表面做了平面度精加工，能够在压紧薄型工件时保证压力均匀分布，避免工件局部受压产生变形，同时压块的接触位置可以根据工件的尺寸做小范围的自适应调整，兼容一定尺寸范围内的不同工件装夹需求。从外形尺寸与安装边界来看，该机构整体结构紧凑，横向安装跨度适配常规小型工装的布局需求，手柄操作空间预留充足，操作时不会与周边的刀具、装配工具产生干涉，基座的厚度经过优化，既保证了整体结构的刚性，避免夹紧力作用下基座产生形变影响装夹精度，又不会过度抬升工件的装夹高度，能够适配常规加工刀具的行程范围，不需要额外垫高工件或者调整刀具的初始加工位置。机构的所有运动铰接位置都做了耐磨处理，长期反复扳动操作也不会出现明显的间隙松动，能够长期保持稳定的装夹重复定位精度，减少工装的维护校准频次。
