可移动长杆件加工定位工装夹具

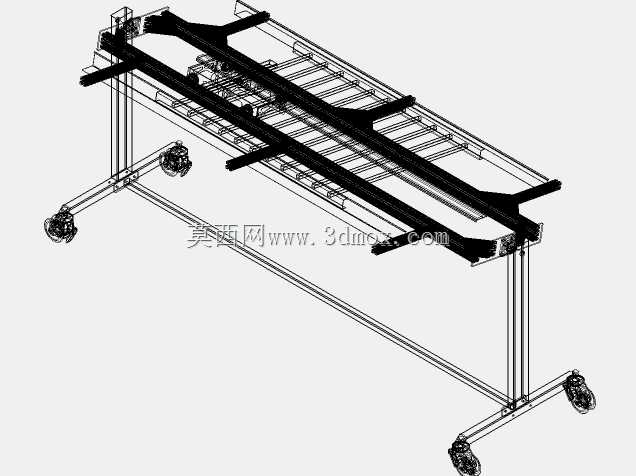

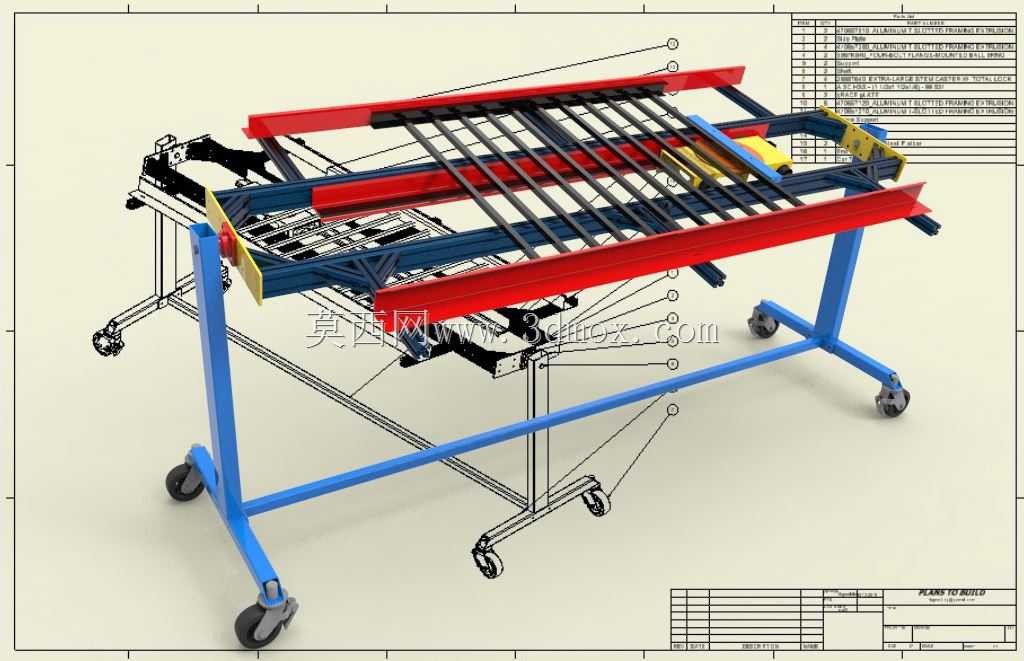

这款可移动长杆件定位工装夹具，主要面向金属型材加工、框架类工件焊接组装、长条状零部件装配等车间作业场景设计，能够解决长尺寸工件加工过程中易形变、定位偏移、转运不便的常见痛点，适配多规格长条类工件的夹持定位需求，在五金加工、钢结构预制、设备框架组装等生产环节都能发挥稳定作用。该夹具的核心用途是为长条状工件提供稳定的多点位支撑与精准定位，替代传统零散垫块、临时压块的装夹方式，让工件在焊接、钻孔、端面打磨、配件装配等工序中保持固定姿态，减少装夹找正的辅助时间，同时避免工件因悬空受力产生的弯曲形变，提升加工精度与成品一致性。从功能特性来看，夹具采用框架式承载结构，主体支撑框架做了加强筋设计，承载横梁上设置了多组可调节定位挡块与压紧组件，能够根据工件的宽度、厚度快速调整夹持间距，适配不同截面尺寸的长条工件；底部配置四个带锁止功能的万向脚轮，既可以在车间不同工位之间灵活转运，锁止后又能保证作业时的整体稳定性，不会出现滑移晃动；两端设置的角度定位挡块能够对工件的端面进行基准定位，保证工件摆放的直线度，避免长件装夹时出现偏斜。设计思路上，这款夹具优先考虑了长工件装夹的受力均匀性，将支撑点沿工件长度方向均匀排布，让工件的自重与加工受力能够均匀分散到框架结构上，避免局部应力集中导致的工件变形；同时兼顾了作业的便捷性，所有调节部件都采用快拆快调结构，操作人员无需额外工具就能快速完成夹持位置的调整，适配小批量多规格的柔性生产需求；框架结构采用镂空设计，既减轻了整体自重方便移动，又能让加工产生的焊渣、切屑自然掉落，不会堆积在工装表面影响定位精度。在外形尺寸与安装边界上，这款夹具整体为长条形落地式结构，长度适配常规6米以内的长条型材装夹需求，整体宽度控制在1.2米以内，能够适配车间标准通道的通行宽度，高度设置在符合人体工程学的作业区间，操作人员站立作业时无需过度弯腰或抬手，降低长时间作业的疲劳感；设备无需额外固定安装，放置在平整的车间地面上即可使用，锁止脚轮后就能满足常规加工作业的稳定性要求，不会占用固定的工位空间，闲置时可以推移到车间边角存放，提升车间空间利用率。
