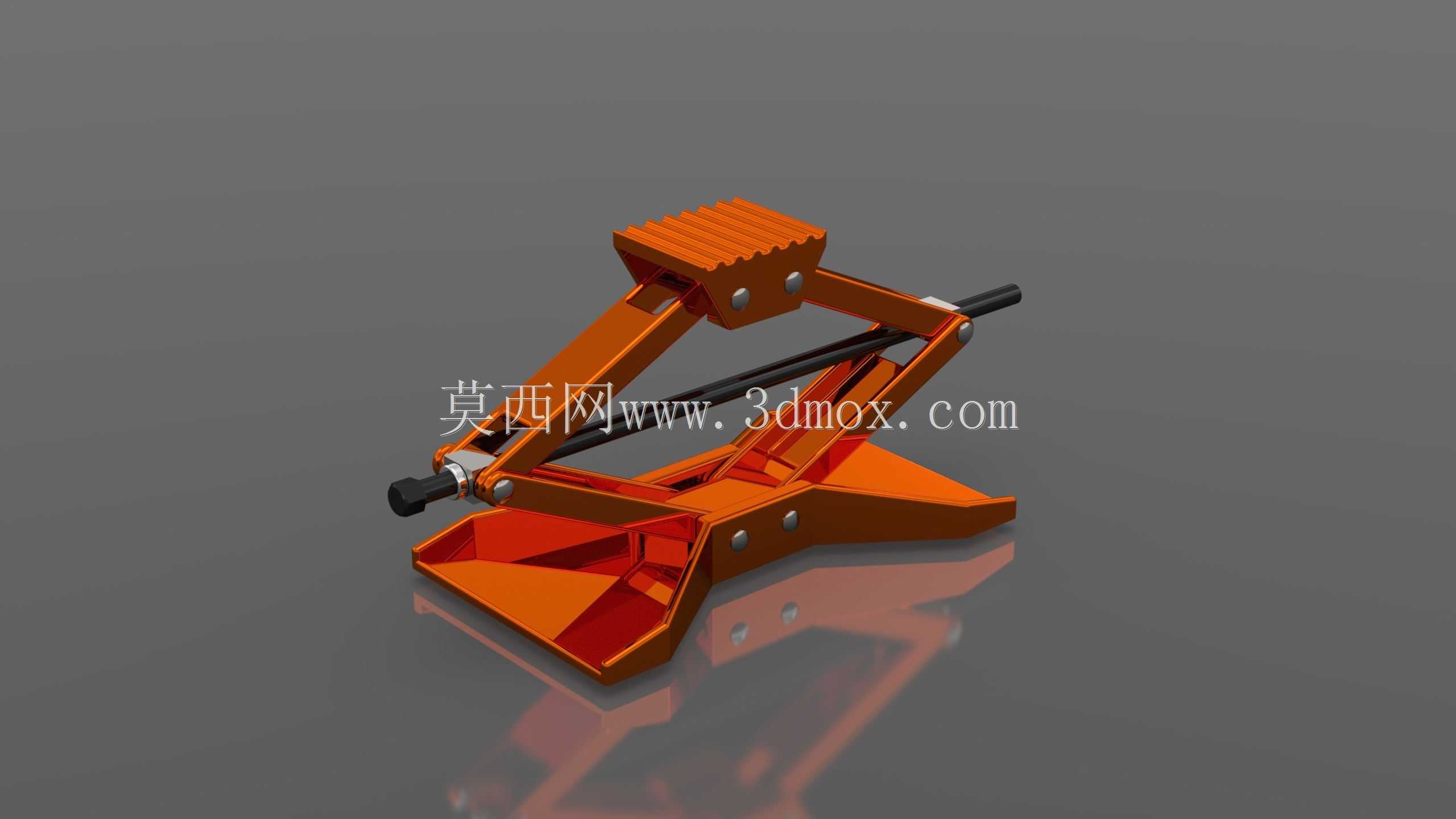

车载剪式起重支撑装置结构设计

这款剪式起重支撑装置是民用车辆应急维保场景下的核心配套工具，主要适配家用轿车、城市SUV等整备质量在两吨以内的乘用车，日常存放于车辆后备箱备胎槽区域，在轮胎爆胎更换、底盘简易检查、临时制动检修等场景下承担车辆局部举升支撑的作用，相比传统立式液压千斤顶，其折叠后扁平的结构形态更适配乘用车狭小的储物空间，同时纯机械传动的结构不存在液压油泄漏、密封件老化失效的隐患，在高低温、高海拔等极端户外环境下的可靠性表现更稳定。

从功能特性来看，该装置采用对称剪臂铰接的传动结构，通过端部的梯形丝杆转动带动两组对称铰接的剪臂完成收展动作，丝杆转动过程中带动剪臂铰接端的螺母座沿轴向平移，将丝杆的旋转扭矩转化为剪臂的竖向举升力，顶部带防滑齿纹的支撑托台可直接卡入车辆底盘指定的举升加强筋位置，底部加宽的支撑底座可分散接地压强，避免在松软非铺装路面使用时出现下陷侧翻的风险，整个举升过程中丝杆具备机械自锁特性，举升到位后无需额外锁止结构即可保持支撑高度，不会出现受载后自动回落的安全隐患。

在设计思路层面，该装置整体采用对称式受力布局，所有铰接销轴位置均做了同轴度公差约束，保证两侧剪臂在举升过程中同步动作，避免出现偏载卡滞的问题；剪臂主体采用冲压成型的槽型截面结构，在控制整体自重的前提下最大化提升结构抗弯强度，所有受力棱边均做了圆角钝化处理，避免使用过程中划伤操作人员或车辆底盘涂层；顶部支撑托台的齿纹深度经过反复验证，既可以保证与底盘加强筋的咬合摩擦力，又不会因为齿纹过深硌伤底盘的防腐涂层；端部的驱动杆接口兼容标准棘轮扳手与随车配套的摇把，用户在无专用工具的情况下也可通过随车工具完成举升操作。

从安装与使用边界来看，该装置完全折叠状态下整体高度不超过100毫米，可轻松伸入大部分乘用车底盘侧裙下方的初始间隙，完全展开后的最大举升高度可达350毫米，能够满足家用轿车更换轮胎时所需的轮胎离地间隙要求；整体最大额定承载载荷为1.5吨，使用时需将底座放置在坚实平整的地面，支撑托台必须对准车辆底盘原厂标注的举升点位，严禁支撑在底盘塑料护板、油底壳、油箱等非承重位置，举升过程中严禁人员钻入车底，需配合安全支架使用才能开展车底作业，避免出现安全事故。
