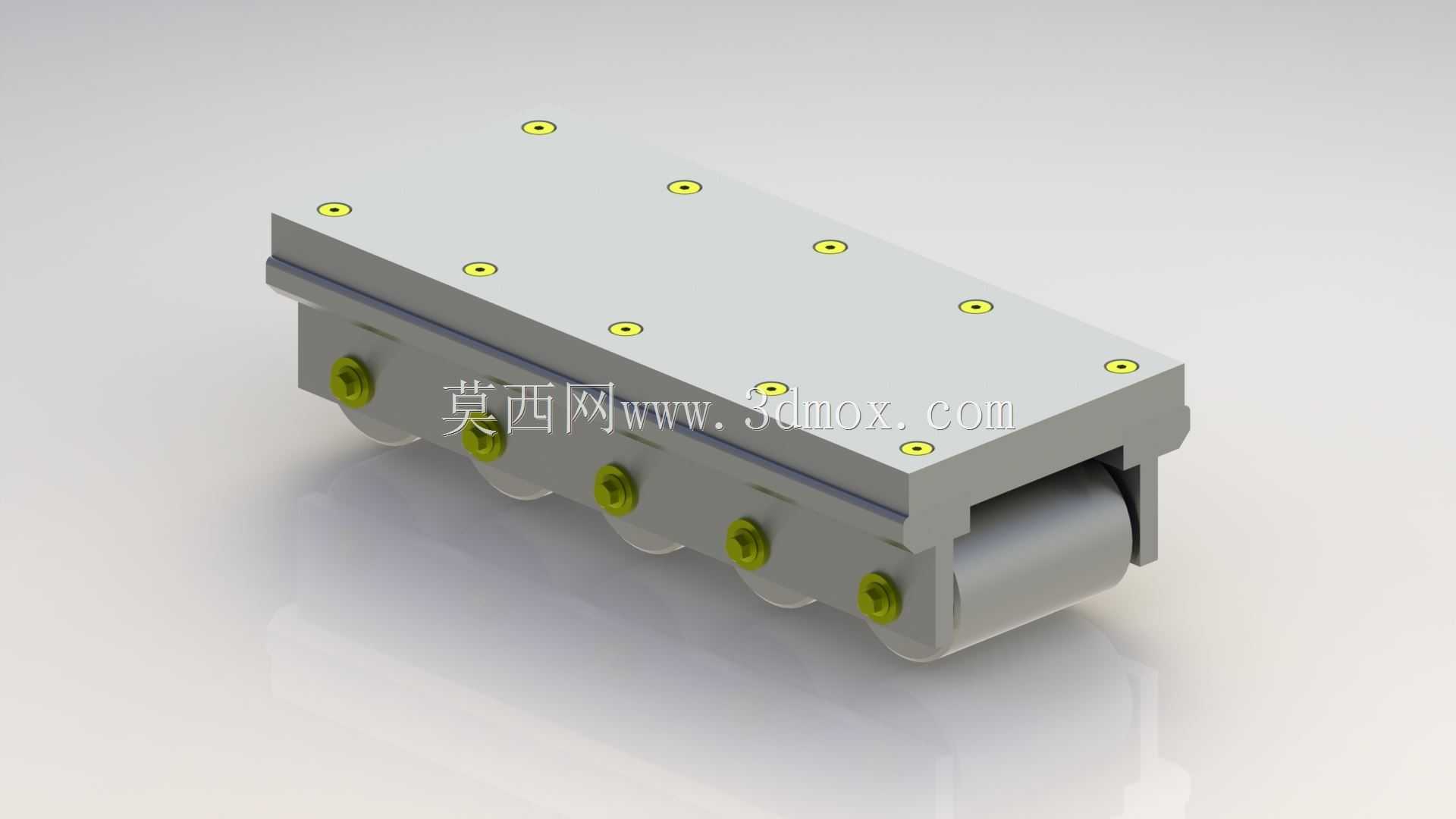

多轮组合式重载导向输送滚轮组件

　　这款滚轮组件主要面向短行程重载平移工位的导向输送需求，常见于自动化生产线的工件托盘接驳、工装板平移过渡、重型夹具滑动导向等场景，区别于常规单轮脚轮的单点支撑结构，该组件采用多组小直径承载轮沿长度方向排布的设计，配合端部大直径导向滚轮，可在保证整体安装高度较低的前提下，分散承载面的接触应力，避免单轮承载过大导致的接触面压溃、滚轮卡滞问题。组件的安装基准为顶部带均布安装孔的矩形安装板，安装孔沿板件长度、宽度方向对称排布，可直接通过内六角螺栓固定在移动工装、滑台或者待输送工件的底部，安装时无需额外加工适配沉台，安装板底面与承载轮安装座为一体化加工结构，保证了轮系的安装同轴度，避免多轮排布时出现的高低差导致的受力不均问题。

　　侧面沿长度方向排布的紧定螺钉用于调整承载轮的预紧间隙，可根据实际输送面的平整度、承载重量微调每个滚轮的伸出量，补偿安装面的平面度误差，保证所有承载轮都能与输送导轨面均匀接触，避免个别滚轮悬空导致的受力集中。端部的大直径滚轮主要用于进出导轨时的导向导入，避免组件端部与导轨端面发生硬碰撞，同时可在小角度偏斜的工况下自动纠偏，保证组件顺畅进入导轨工作面。设计时优先考虑了狭小安装空间下的承载能力，整体结构厚度控制在较低范围，可适配安装空间受限的平移机构，轮系采用内嵌轴承的转动结构，转动阻力小，在频繁往复移动的工况下也能保持稳定的转动状态，不会出现卡滞、异响问题。安装边界方面，组件整体为矩形结构，安装孔的孔位间距适配常规工业铝型材、

　　钢板焊接机架的安装孔系，无需额外制作转接板即可完成装配，侧面的调整螺钉预留了足够的操作空间，安装完成后无需拆卸组件即可完成滚轮间隙的调整维护，大幅降低了后期运维的工作量。在实际应用中，这类滚轮组件常替代传统滑动导轨，用于输送线的平移摆渡工位、重型抽屉式工装的抽拉导向、自动化设备的门体滑动支撑，相比线性导轨成本更低，对安装面的精度要求更宽松，在有粉尘、少量切削液的工况下也能稳定工作，不会因为异物进入滚道导致卡滞，适配车间内较为复杂的作业环境。
