多工位可调式周向夹持工装结构

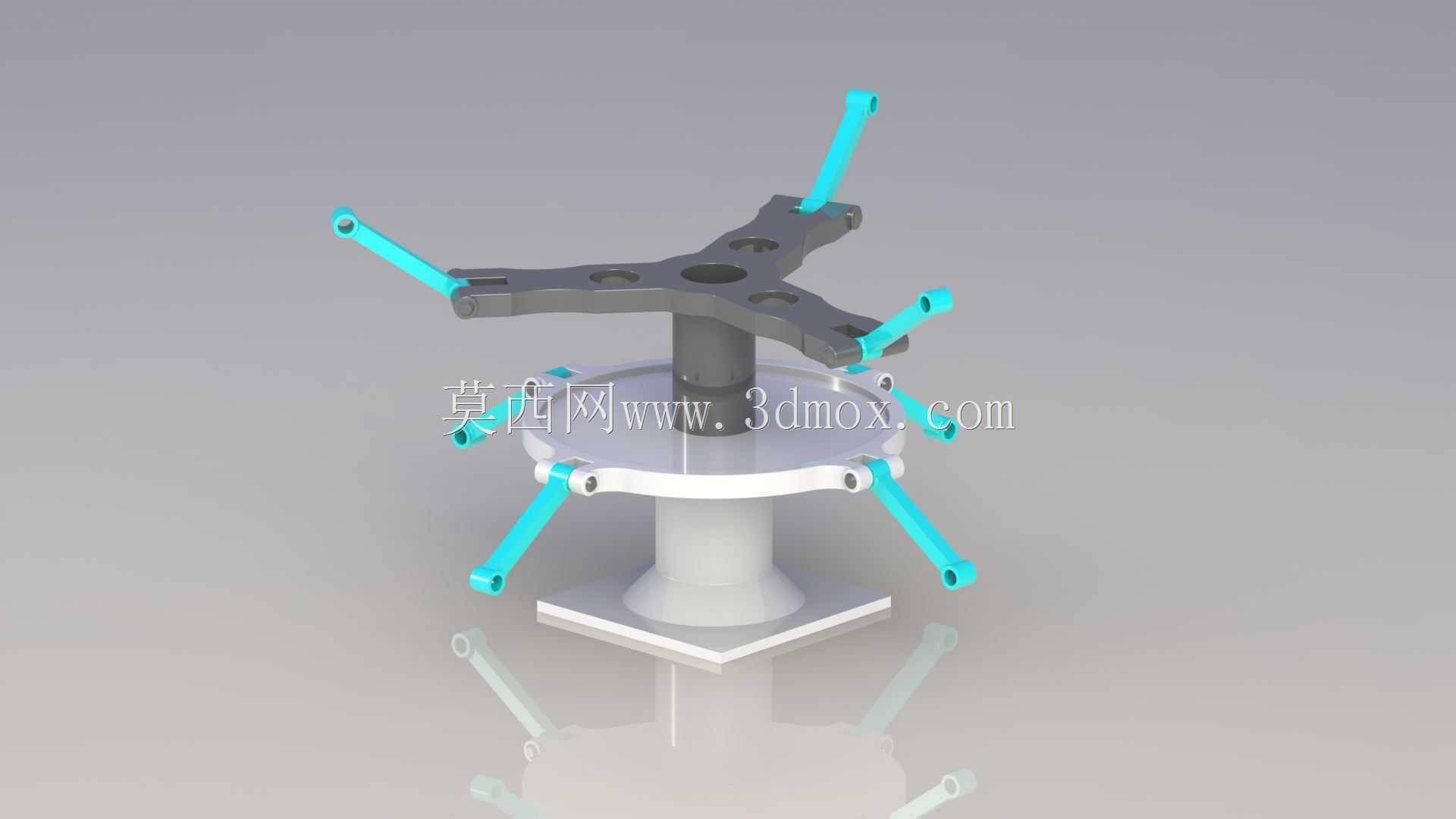

　　这款周向分布的多夹持端结构，主要面向小规格环形、盘类薄壁工件的批量装夹作业场景，常见于精密零部件检测工位、小型工件自动化装配线、圆周方向多工序同步加工的工装布局中，可替代传统单工位卡盘，实现单次装夹完成多面点位的加工作业，减少工件重复装夹带来的定位误差。结构整体采用上下两层错位分布的夹持臂设计，下层夹持臂固定于带方形安装法兰的基座立柱上，上层夹持臂通过中心轴套与立柱实现转动配合，可根据工件的实际周向点位需求调整上下层夹持臂的相对角度，适配不同孔位、不同夹持点分布的工件装夹需求。每个夹持臂末端的青蓝色夹头采用可更换设计，可根据被夹持工件的材质、外形更换适配的夹头形式，针对薄壁件可更换尼龙材质夹头避免夹伤表面，

　　针对硬质金属件可更换淬火钢夹头提升夹持刚性，夹头与臂身通过细杆连接，可通过调整杆身伸出长度适配不同直径范围的环形工件，覆盖常规小尺寸盘类、环类零件的装夹尺寸区间。基座底部的方形法兰设置有四个安装孔位，可直接通过螺栓固定在机床工作台、检测平台或者自动化线的载具板上，安装边界清晰，不需要额外制作过渡连接板即可完成固定，中心立柱与基座采用过盈配合加骑缝销的连接形式，保证整体结构在夹持作业时的刚性，避免夹持过程中出现立柱晃动导致的工件偏移。上下两层夹持臂的中心孔均设置有紧定螺钉结构，调整完角度与夹头伸出长度后，可通过紧定螺钉锁定位置，保证加工或检测过程中夹持位置不发生偏移，夹头的施力方向均指向结构中心轴线，

　　保证所有夹持点的作用力汇交于工件中心，避免装夹过程中工件出现偏心问题。在实际应用中，这类结构常搭配回转工作台使用，完成工件周向多个点位的钻孔、点胶、检测等工序，相比传统的三爪卡盘，其夹持点位更多，针对薄壁环形件的装夹变形量更小，多工位同步作业的效率更高，同时可调式的臂身设计让其适配性更强，不需要更换整套工装即可覆盖一定尺寸区间内的多种工件装夹需求，降低小批量多品种生产场景下的工装制作成本。
