交错轴传动蜗轮蜗杆啮合结构

项目分类:齿轮 发布时间:2022-06-28 ID:668791
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构

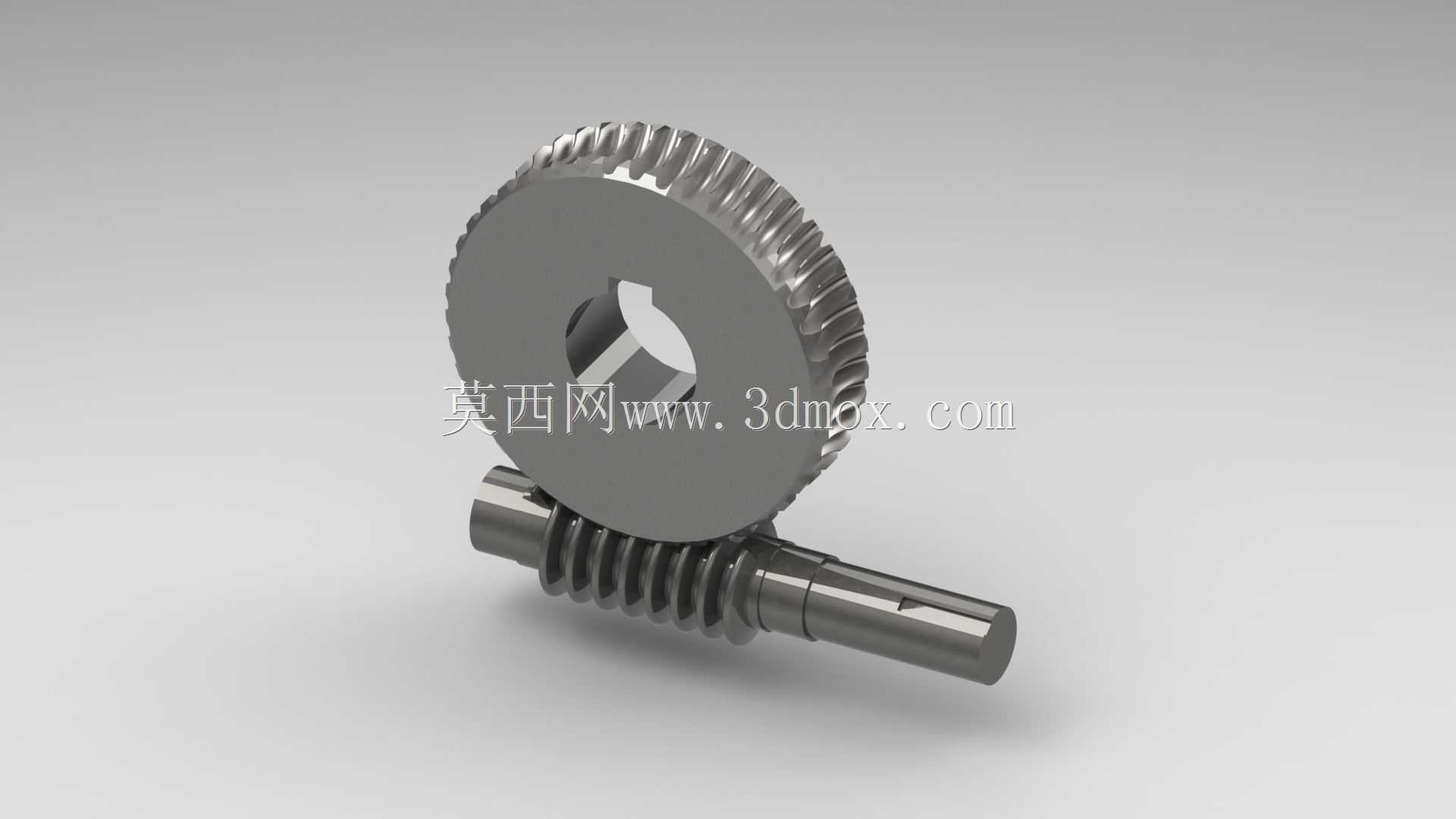

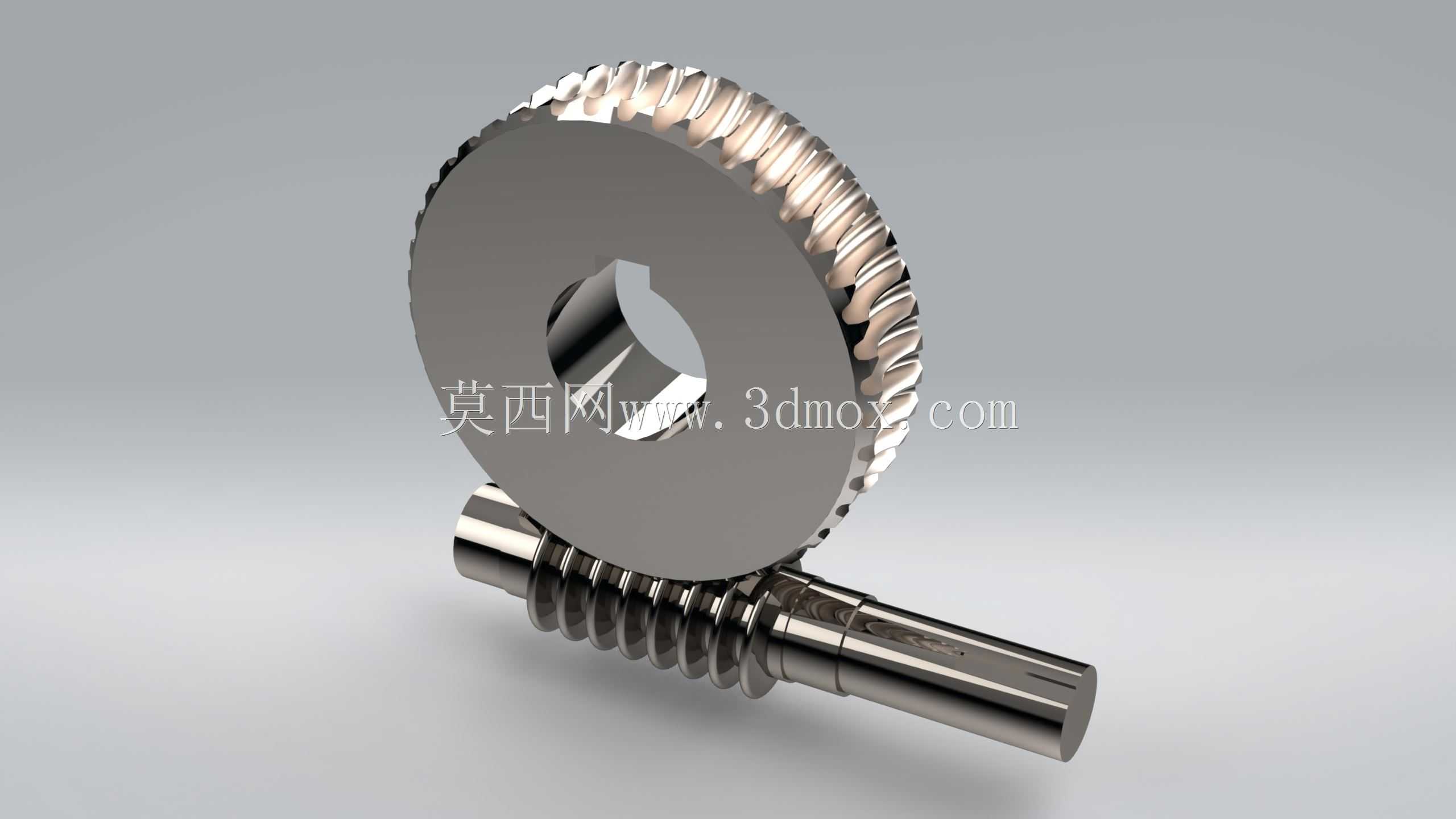

  这套蜗轮蜗杆啮合结构,核心用于空间交错轴之间的运动与动力传递,常见于需要大传动比、低输出转速的设备场景,比如小型输送线的驱动端、自动化工位的分度转台、轻工机械的进给机构,还有部分需要反向自锁的升降定位结构里,都能见到这类传动副的身影。和圆柱齿轮平行轴传动不同,蜗轮蜗杆的两轴轴线在空间呈90度交错,不需要额外的换向介轮就能实现垂直方向的动力传递,能大幅压缩传动链路的整体布局空间,很多对安装空间有严格限制的紧凑型设备,都会优先选用这类传动结构。从功能特性来看,这套啮合副的传动比分配更灵活,单级就能实现10到60之间的减速比,部分大减速比场景甚至能做到更高,不需要多级齿轮串联就能满足低速大扭矩的输出需求,同时啮合过程中是多齿连续接触,

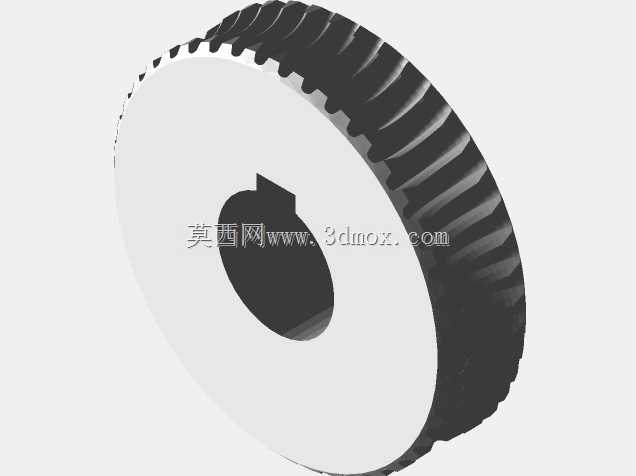

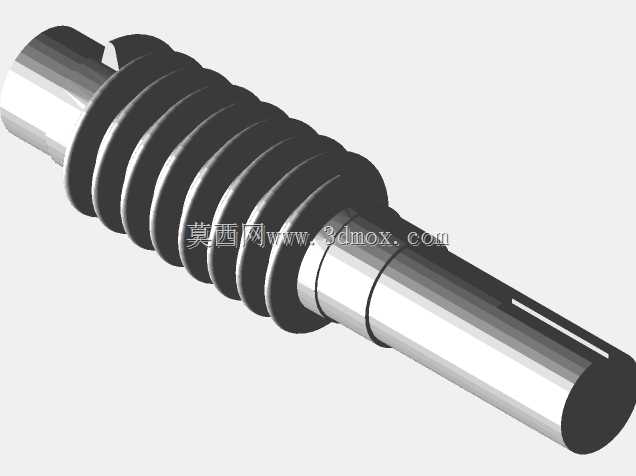

  传动平稳性远优于直齿轮传动,运行时的冲击、振动和噪音都能控制在较低水平,适合对运行静谧性有要求的办公设备、医疗辅助器械传动端。设计层面,蜗轮的齿面采用环面弧形结构,完全贴合蜗杆的螺旋齿面轮廓,啮合时的接触线分布更均匀,能有效分散齿面接触应力,降低长期运行的齿面磨损速率;蜗杆采用轴齿一体化设计,轴端预留了键槽安装位,和动力输入源连接时可以通过平键传递扭矩,避免轴孔配合打滑,蜗轮中心的通孔同样加工有键槽结构,和输出轴装配时能保证周向固定,不会出现传动空程。安装边界上,蜗轮的分度圆直径和蜗杆的轴向齿距做了匹配设计,装配时需要保证两轴的中心距误差控制在允许公差范围内,同时要调整蜗杆的轴向位置,确保蜗轮齿面的接触斑点处于齿高中间位置,

  避免偏载导致的局部齿面过早磨损;蜗杆的两个轴颈位置需要匹配对应规格的轴承支撑,保证轴系运行时的径向跳动在合理区间,蜗轮的安装端面和输出轴的定位台阶要贴合到位,避免运行时出现轴向窜动影响啮合精度。另外这套结构自带反向自锁特性,也就是只能由蜗杆带动蜗轮转动,蜗轮无法主动驱动蜗杆,在升降类设备中使用时,可以省去额外的制动机构,避免负载下坠引发安全问题,不过设计时需要注意导程角的匹配,只有导程角小于当量摩擦角的时候才能实现可靠自锁,选型时要结合实际负载工况做参数校核。齿面的润滑设计也需要重点考虑,因为蜗轮蜗杆啮合时的齿面相对滑动速度较高,长期运行容易出现胶合失效,装配时要根据滑动速度选择对应粘度的润滑脂或者润滑油,同时在箱体结构设计时预留足够的储油空间,保证啮合齿面能得到持续润滑,延长整套传动副的使用寿命。
