内燃机活塞头结构三维建模设计

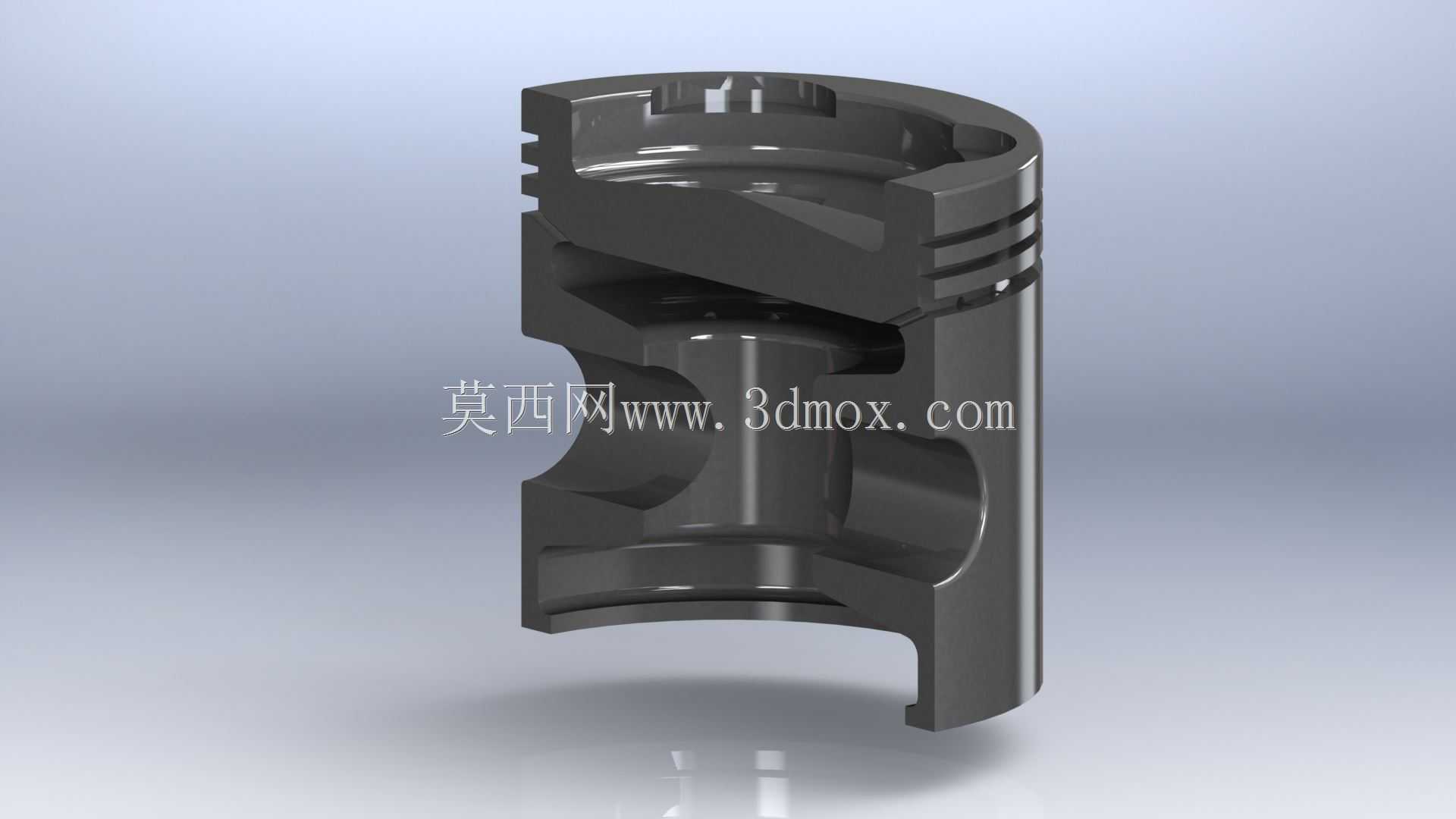

　　活塞头作为内燃机核心运动部件，直接决定燃烧室密封性能与动力传递效率，在车用汽油机、小型通用动力设备中应用广泛，其结构设计需要同时兼顾高温燃气耐受、往复运动导向、热量传导多重需求。从实际工况来看，活塞头顶部直接接触燃烧室内上千摄氏度的高温高压燃气，顶部的环形凹槽用于安装活塞环，其中气环负责密封燃烧室，阻止燃气窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。本次建模的活塞头采用分体式结构设计，裙部预留了活塞销安装的贯通座孔，销座位置做了加厚加强处理，能够承受活塞往复运动时的交变冲击载荷，避免销座位置在高频运动下出现应力集中开裂的问题。设计过程中首先确定活塞的整体外径尺寸，严格匹配对应排量发动机的气缸内径公差，

　　活塞头部的环槽宽度、深度按照常用活塞环的标准尺寸设计，保证活塞环安装后留有合理的侧隙与背隙，既不会因为间隙过小导致热膨胀卡滞，也不会因为间隙过大出现密封失效、窜气窜油的问题。活塞裙部的型线并非正圆形，而是按照热变形规律设计成微椭圆结构，在发动机达到工作温度后裙部膨胀为正圆，保证和气缸壁的贴合均匀，减少往复运动的敲击噪音与偏磨风险。销孔的同轴度公差在建模时做了严格约束，保证活塞销安装后不会出现偏斜，避免连杆运动过程中出现额外的侧向力。活塞内部的减重腔设计在保证结构强度的前提下尽可能去除冗余材料，降低活塞整体往复运动质量，减少曲轴连杆机构的惯性载荷，提升发动机高转速工况下的运行稳定性。头部的火力岸高度按照压缩比要求做了匹配设计，

　　保证活塞到达上止点时的燃烧室容积符合设计值，避免压缩比偏差导致的动力不足或者爆震问题。整个建模过程完全按照实际加工的工艺逻辑搭建特征，所有倒角、圆角都符合机加工的工艺要求，没有出现无法加工的尖锐死角，裙部的导流槽结构可以辅助润滑油在气缸壁均匀分布，提升润滑效果降低摩擦损耗。
