耐火砖自动化生产线整体布局设计

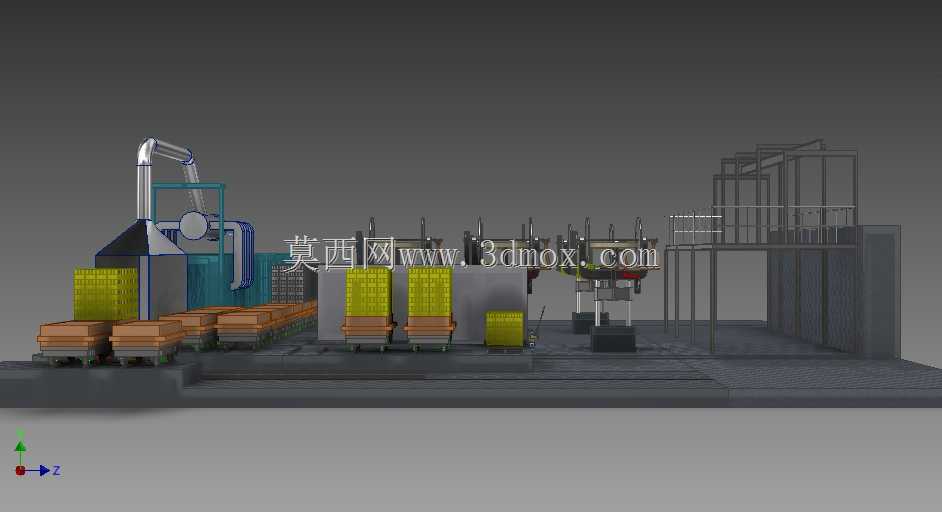

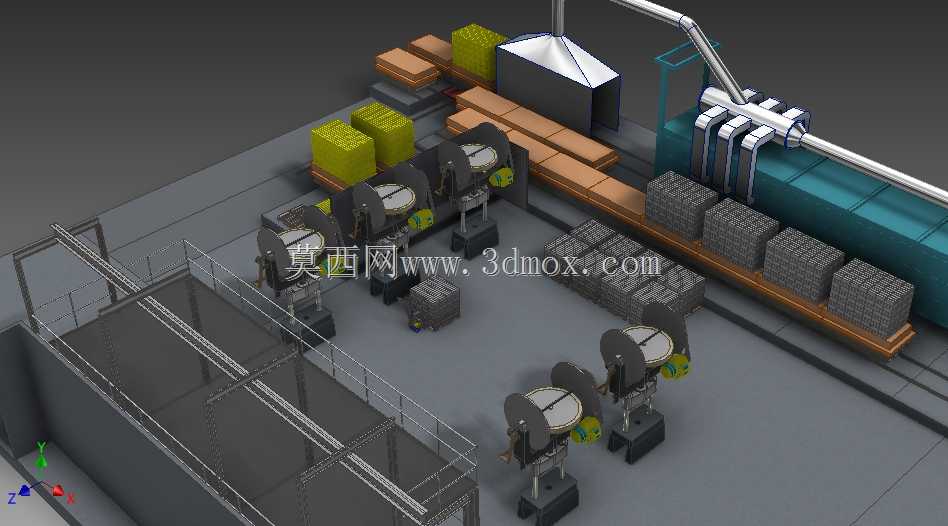

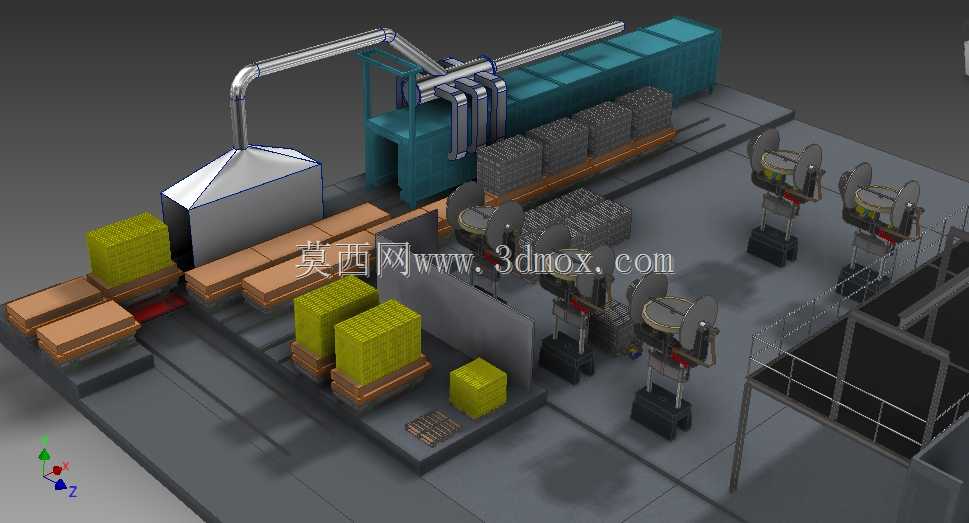

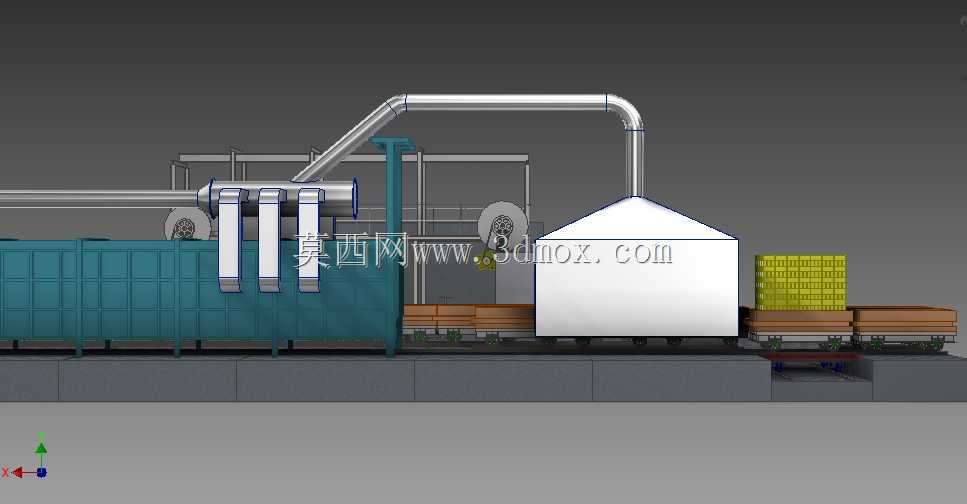

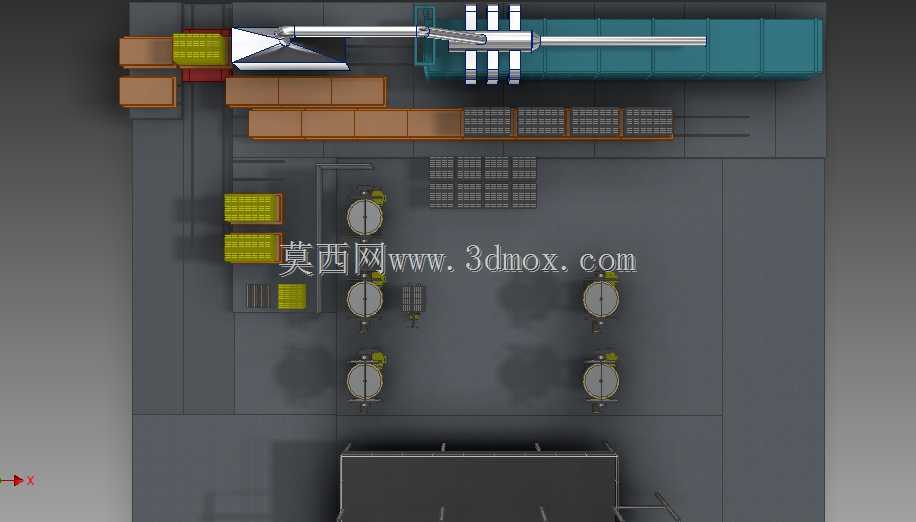

这套三维布局方案针对耐火材料生产场景搭建，完整还原了耐火砖从压制成型到入窑烧结的全流程产线排布逻辑，可直接用于耐火材料生产车间的规划参考、产线升级改造的方案推演。在实际生产场景中，耐火砖生产需要经过原料压制成型、砖坯码垛、干燥转运、隧道窑烧结、成品出窑码放多个环节，传统产线往往存在设备排布零散、物料转运路径冗余、人工干预节点多的问题，这套布局充分结合耐火砖生产的工艺动线，将各功能模块按照生产节拍顺序排布，最大化压缩无效转运距离，提升整线生产效率。产线核心的压制工位配置多台压力机，按照产能需求并行排布，每台压机对应独立的出坯输送位，压制成型的湿砖坯通过辊道输送线直接转运至码垛工位，由码垛机构将砖坯整齐码放在窑车上，避免人工码垛带来的砖坯磕碰损伤与效率波动。码垛完成的窑车通过轨道输送系统依次送入隧道窑完成烧结工序，隧道窑配套的通风除尘管路沿窑体顶部排布，既满足窑内热风循环与烟气收集的功能需求，又避免管路占用地面操作空间，保障车间通行顺畅。烧结完成的成品耐火砖随窑车出窑后，沿输送轨道转运至成品卸砖工位，完成成品的码放与空窑车回流，形成完整的生产闭环。设计过程中充分考虑了各设备的安装边界与操作维护空间，压机周边预留了足够的模具更换与设备检修空间，隧道窑两侧预留了窑车检修与温度监测的操作通道，输送轨道的转弯半径、窑车的外形尺寸与各工位的接驳高度完全匹配，避免出现设备干涉、动线交叉的问题。整线布局将人工操作工位集中设置在产线一侧，与物料转运动线完全分离，既降低生产过程中的安全隐患，也方便操作人员同时管控多台设备，减少无效走动距离。顶部的除尘管路系统按照产线产尘点的分布针对性设置吸风口，在压制、码垛、卸砖这些易产生粉尘的工位保证足够的吸尘覆盖范围，满足耐火材料生产车间的职业健康防护要求。
