隧道窑砖车转向换轨用大车转盘结构

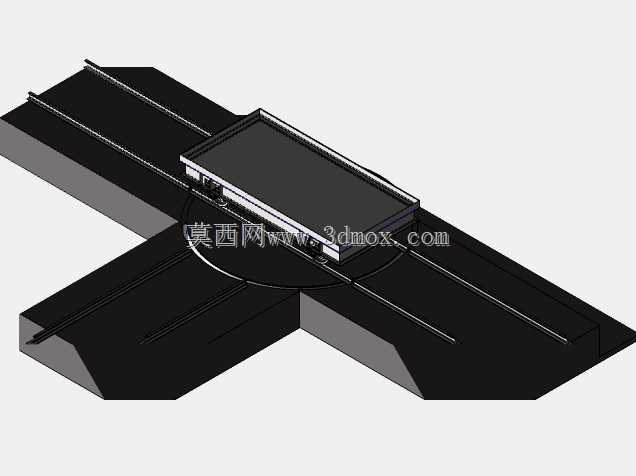

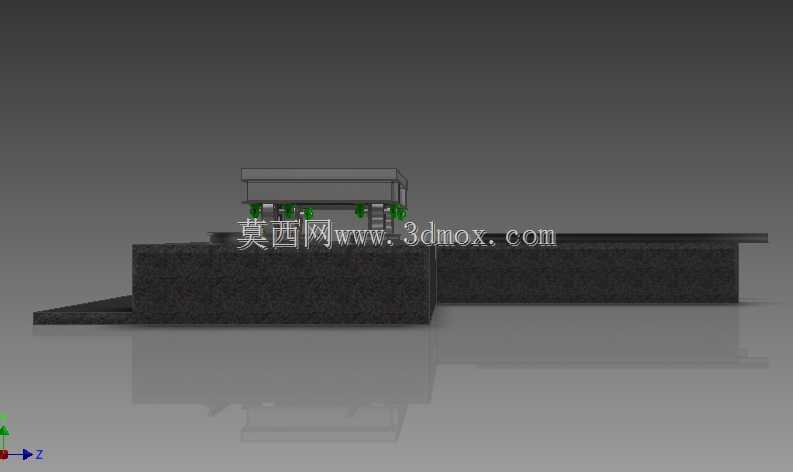

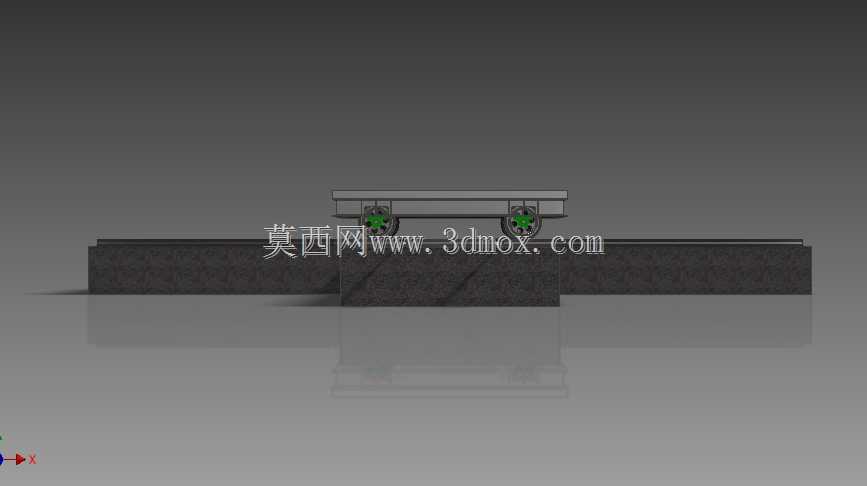

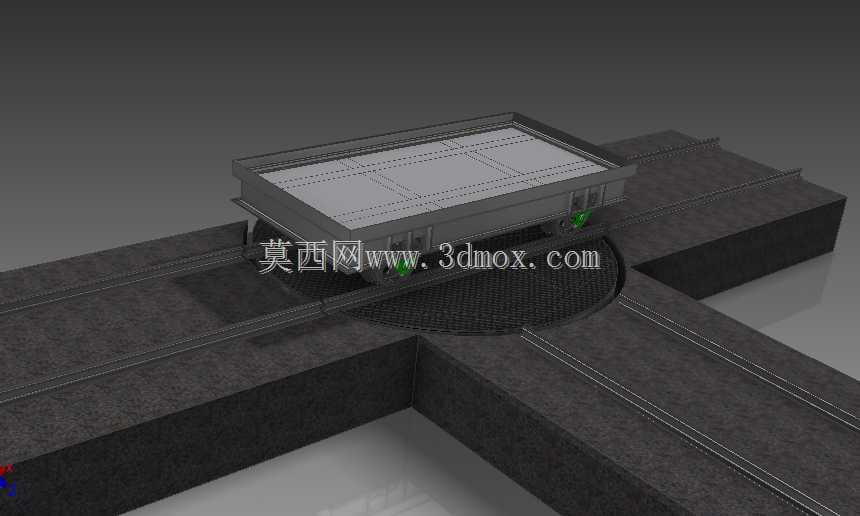

该大车转盘主要应用于耐火材料生产厂区的隧道窑工序段，承担窑车在十字交叉轨道处的转向换轨功能，解决直线排布窑炉轨道无法实现多工位流转的布局痛点，适配隧道窑进窑、出窑、暂存、检修等多轨道衔接场景，可承载满装砖坯的重载窑车完成90度平稳转向，打通窑炉生产线不同功能区段的物流通路，避免窑车长距离绕行带来的场地浪费与转运效率损耗。设备整体采用下沉式安装设计，转盘承载面与厂区轨道顶面保持齐平，安装时需在轨道交叉位置开挖匹配深度的地坑，预留转盘回转支撑的安装空间与检修操作余量，地坑边缘需做混凝土加固处理，承载转盘满负载运行时的垂直载荷与转向扭矩，避免长期使用出现基础沉降导致的轨道对位偏差。转盘主体采用框架式焊接钢结构，承载面板铺设与厂区轨道同规格的钢轨，钢轨对接精度控制在毫米级，确保窑车上下转盘时无明显颠簸卡滞，回转支撑采用大直径重载交叉滚子结构，可同时承受轴向载荷、径向载荷与倾覆力矩，适配满载砖坯窑车的大重量承载需求，驱动端采用低转速大扭矩传动结构，转向过程平稳无冲击，不会导致砖坯移位掉落。设计过程中优先考虑重载工况下的结构可靠性，主体框架采用加厚型钢焊接成型，所有焊缝做满焊处理后做应力消除，避免长期交变载荷下出现结构变形，轨道对接位置设置有定位锁紧机构，当转盘转动至对应轨道对接位置时，锁紧销自动弹出卡入定位槽，确保转盘轨道与固定轨道完全对齐，避免窑车通行时出现轨道错位引发的脱轨风险。转盘边缘设置有清灰结构，可自动清扫落入地坑缝隙的碎砖渣与粉尘，减少日常维护的清理工作量，整体结构无外露易损部件，适配窑炉周边高温、多粉尘的恶劣作业环境，可长期连续无故障运行，有效提升隧道窑生产线的砖坯转运自动化水平，降低人工换轨操作的安全风险与劳动强度。
