五角星异形弹簧三维建模设计作品

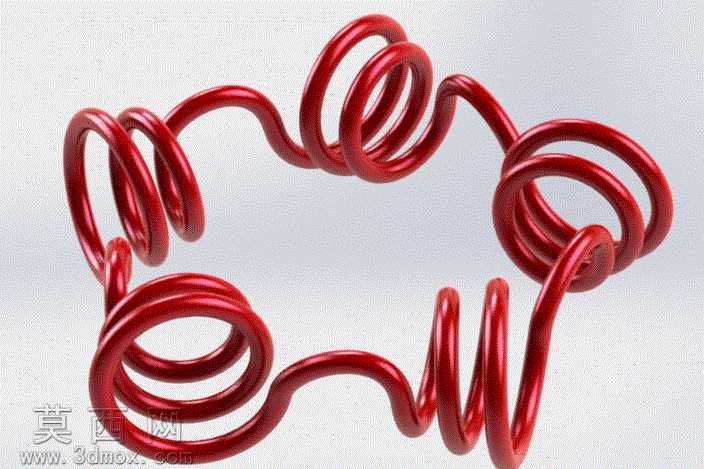

本作品为异形五角星造型弹簧的三维建模成果，建模过程依托三维设计软件完成，核心围绕3D空间曲线构建与扫描特征两大核心功能展开。首先在建模前期梳理设计逻辑，区别于常规圆柱螺旋弹簧的平面螺旋路径，该作品的弹簧丝路径为闭合的五角星轮廓空间曲线，需要先在多个基准平面上绘制分段引导线，通过曲线拟合、曲率连续调整完成整体路径搭建，确保每一段螺旋圈与五角星的五个尖角、五条边平滑过渡，不存在曲率突变的硬拐点，避免后续扫描生成实体时出现特征报错。完成空间引导曲线搭建后，进入扫描特征操作环节，首先绘制弹簧丝的圆形截面轮廓，将截面轮廓与空间引导线添加穿透几何约束，设置扫描过程中截面始终垂直于路径切线方向，同时调整扫描的扭转控制参数，保证弹簧丝在沿五角星路径环绕的过程中，螺旋升角保持均匀一致，五个角部的螺旋圈数、圈径完全对称，五条直边段的弹簧丝间距均匀，整体造型规整对称。材质与渲染环节，为模型赋予了金属弹簧常用的弹簧钢材质，调整材质的漫反射颜色为鲜亮的正红色，模拟弹簧表面喷塑处理的视觉效果，添加适度的反射参数与高光粗糙度，还原金属材质的细腻质感，同时设置柔和的环境光与定向补光，突出弹簧丝的圆柱曲面光影过渡，清晰展现每一圈螺旋的结构层次。结构设计上，该异形弹簧整体为闭合环状结构，五个角部为密集的螺旋缓冲段，边部为连接过渡段，既保留了弹簧的弹性形变能力，又具备五角星的特殊造型属性，可用于特殊场景的弹性缓冲、装饰性弹性构件使用。建模过程中重点攻克了空间曲线的曲率顺滑难题，通过分段调整曲线控制点的权重，消除了路径上的曲率尖点，保证扫描生成的实体壁厚均匀，没有出现局部变形、特征撕裂的问题，最终模型结构完整，曲面过渡顺滑，造型还原度高，完整呈现了3D曲线结合扫描特征创建复杂异形弹性零件的建模思路。
