轿车前脸前保险杠带前扰流板结构设计

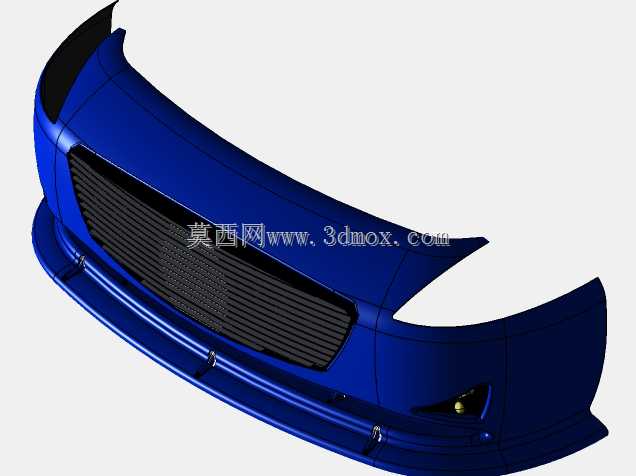

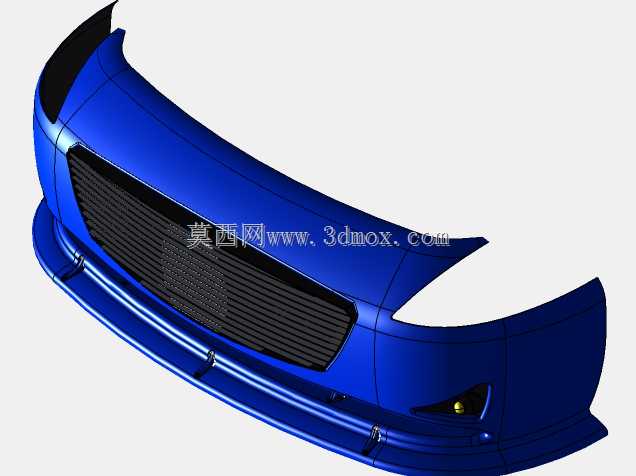

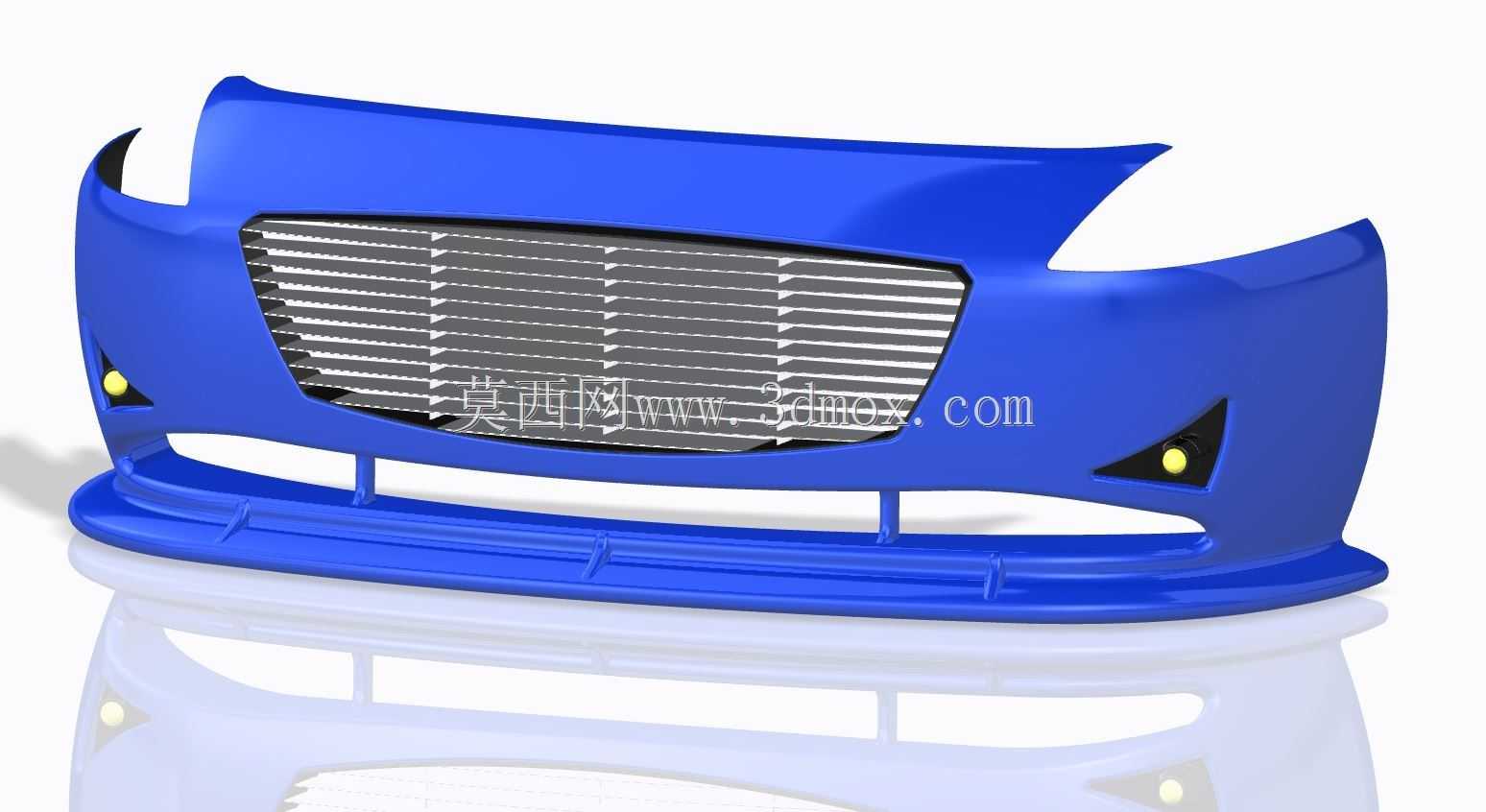

该结构为乘用轿车前脸核心外饰覆盖件，集成前保险杠主体与下部前扰流板功能，主要应用于家用紧凑型及中型轿车的车头外装系统，是整车外观造型表达与空气动力学性能优化的关键部件。在实际整车使用场景中，该部件首先承担车头外部防护功能，在低速碰撞、路面飞石击打、轻微剐蹭场景下吸收冲击能量，避免损伤车头内部散热模块、纵梁等核心结构，同时作为前脸视觉核心，承接整车家族化设计语言的表达，通过格栅区域的型面过渡、两侧雾灯安装位的造型呼应，构建统一的车头视觉识别特征。

从功能特性来看，该部件下部集成的前扰流板结构，可在车辆高速行驶时梳理车头下部气流，减少进入车底的乱流总量，降低整车空气阻力系数，同时优化前轮区域的气流走向，减少轮胎转动带来的气流紊流，间接提升高速行驶的下压力与行驶稳定性；保险杠本体预留了中网格栅安装位、两侧雾灯装配卡槽、下部拖车钩盖板预留位，可直接匹配对应车型的外饰附件安装，无需额外做安装位改制。

设计思路上，该部件采用一体化曲面建模逻辑，整体型面遵循空气动力学流线走向，上部与引擎盖前缘的型面做顺滑过渡，避免气流在车头衔接处产生分离；两侧翼子板衔接处做内收型面处理，匹配翼子板的安装公差预留，保证装配后缝隙均匀；中部格栅区域做内凹安装基面，格栅横向饰条的安装卡槽深度统一，可保证饰条装配后与保险杠外表面的齐平度；两侧雾灯区域做三角形内凹造型，既强化运动视觉属性，也可引导气流顺着车身侧面流向车尾，减少侧部气流紊乱。

从安装边界来看，该部件上部通过卡扣与前端水箱框架上沿连接，两侧通过螺栓与翼子板内板固定，下部通过卡扣与前副车架前护板衔接，整体安装点的位置分布遵循整车外饰件装配公差要求，X向安装预留5mm的调整间隙，可吸收车身焊接总成的公差累积，保证装配后与周边部件的缝隙均匀度控制在1.5mm以内；整体外表面采用高光曲面处理，预留了喷漆工艺的壁厚余量，本体壁厚控制在3mm，既满足注塑成型的工艺要求，也兼顾低速碰撞的形变吸能需求，扰流板区域做局部加厚处理，避免行驶过程中气流冲击产生振颤异响。
