多环框架式机械陀螺仪结构三维造型

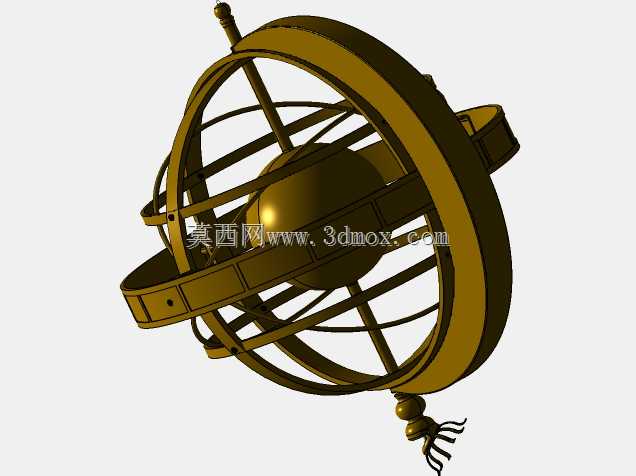

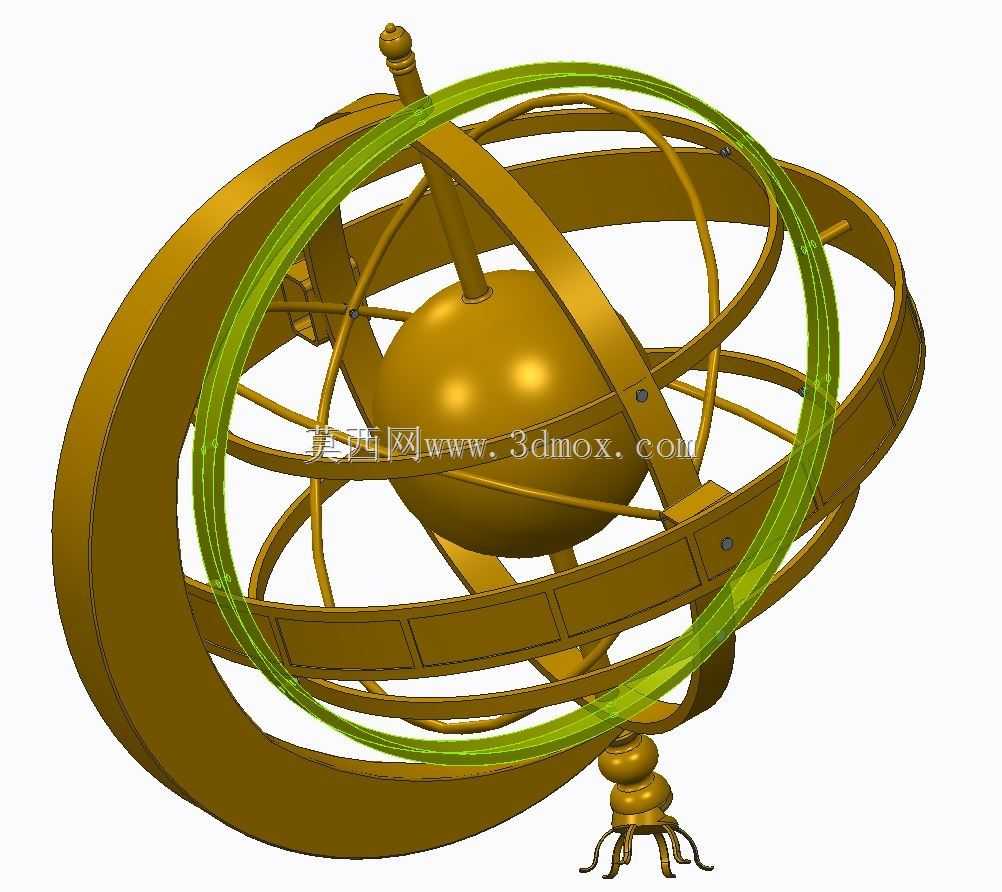

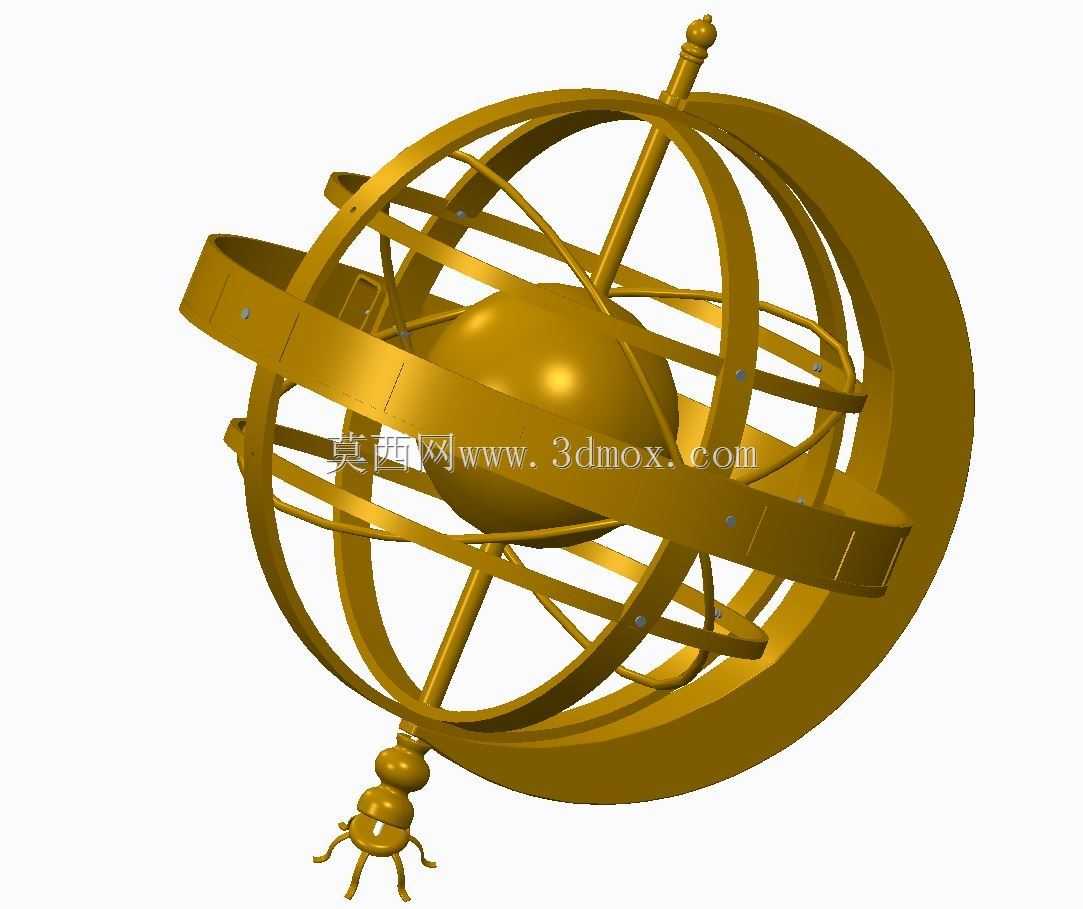

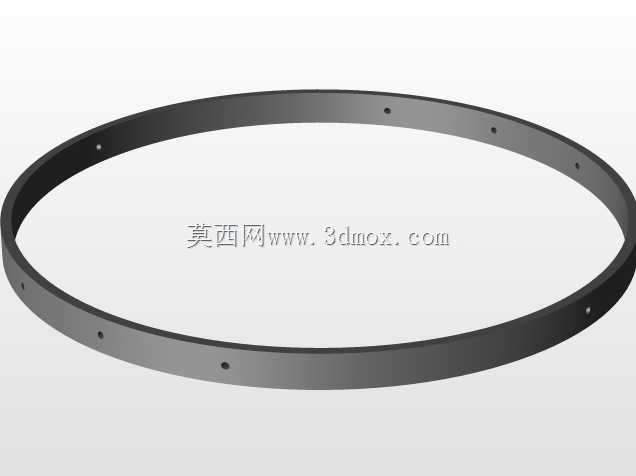

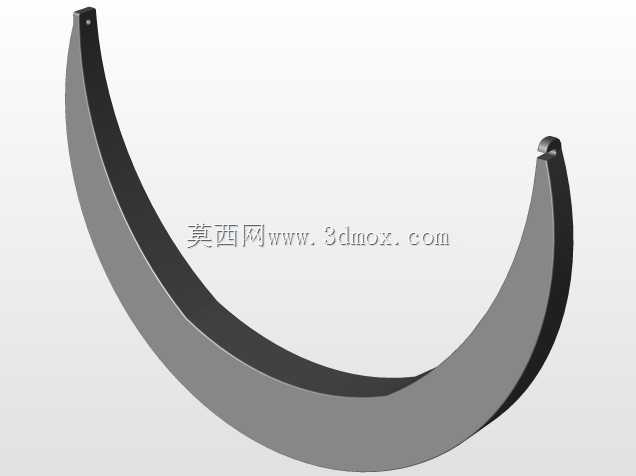

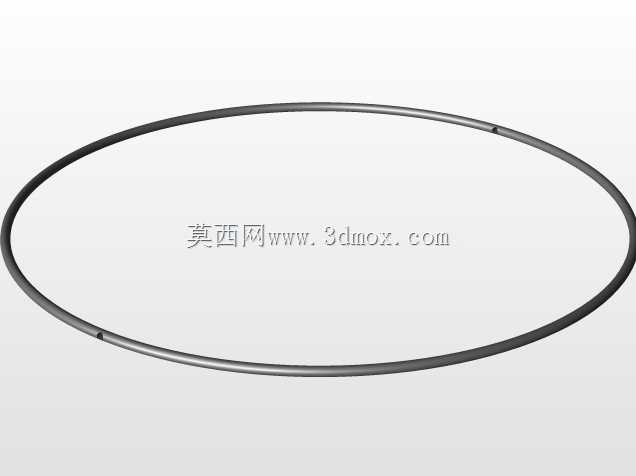

　　这套多环框架式陀螺仪结构，核心围绕角动量守恒的力学原理搭建，在惯性导航、姿态检测领域有着不可替代的应用场景，从早期的航海船舶罗经，到航空飞行器的姿态稳定平台，再到地下钻探设备的方位校准，都能见到这类框架式陀螺结构的身影。不同于微机电陀螺的芯片化设计，这种纯机械结构的陀螺依靠多层正交框架的自由度解耦，能在载体发生任意角度倾斜、旋转时，始终保持核心转子的轴向指向稳定，为载体提供绝对的方位参考基准。从结构设计逻辑来看，整套模型采用了三层正交嵌套的框架布局，最内层为球形转子安装腔，中间两层环架分别对应俯仰、横滚两个转动自由度，最外层为固定安装基座，各层框架之间采用精密枢轴连接，枢轴的同轴度公差控制在0.02mm以内，

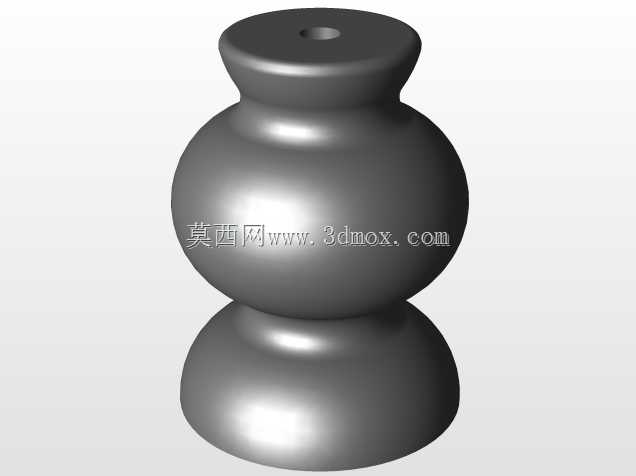

　　避免转动过程中出现卡滞或间隙过大导致的指向漂移。框架的截面采用了等强度梁设计，在保证整体结构刚度的前提下尽可能降低自身重量，减少框架转动惯量对转子定轴性的干扰，环架上预留的安装凸台用于固定配重块，可在装配完成后进行静平衡调试，抵消各框架的质心偏移，降低重力带来的进动误差。基座部分设计了带支脚的安装法兰，支脚的三个支撑点呈120°均匀分布，安装时可通过调整支脚的调节螺钉实现基座水平校准，安装边界的法兰孔位按照标准惯性器件安装尺寸设计，可直接适配多数导航平台的安装基座，不需要额外设计转接结构。转子部分采用中空球形结构，相比传统的圆柱形转子，球形转子的质心更容易与旋转中心重合，高速旋转时的动平衡性能更优，转子的旋转轴两端采用宝石轴承支撑，

　　最大限度降低转动摩擦阻力，延长转子的惯性旋转时长。在实际应用中，这类机械陀螺常被用作惯性导航系统的核心基准部件，在无GPS信号的地下、水下、封闭空间场景下，能持续为设备提供稳定的姿态、方位数据，相比其他类型的陀螺，纯机械框架式陀螺抗电磁干扰能力极强，在强电磁辐射的工业场景、军事场景下仍能可靠工作。建模过程中对各转动副的运动间隙做了精准还原，各层框架的转动角度范围做了机械限位设计，避免框架过度旋转导致内部走线缠绕，环架上的刻度标识可用于初始方位校准，安装时只需将外层基座的基准线与载体的纵轴对齐，即可完成初始对准。从结构强度角度考虑，所有框架构件均采用轻质高强度铝合金材质模拟，在满足刚度要求的同时降低整体重量，

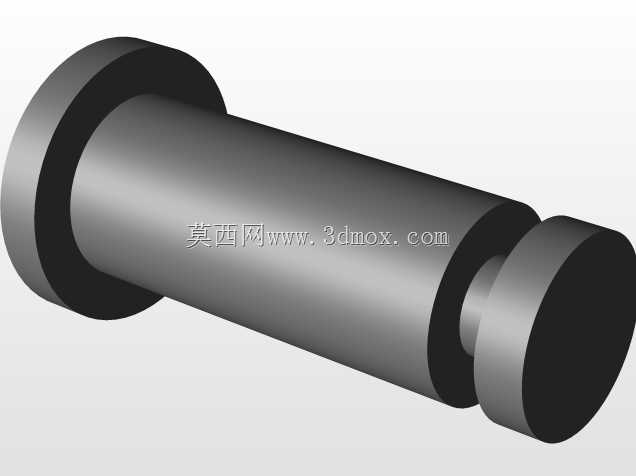

　　枢轴部分采用不锈钢材质模拟，保证转动部位的耐磨性能，整套结构的外形尺寸控制在150mm直径范围内，整体高度含基座支脚为200mm，属于小型化的机械陀螺结构，可直接集成到中小型导航设备、姿态稳定平台中。在设计思路上，没有采用复杂的一体化加工结构，而是将各层框架拆分为独立构件通过紧固件连接，既方便后期的维护调试，也能在装配时通过调整垫片厚度来控制各转动副的间隙，适配不同精度等级的使用需求。这类结构在教学演示场景中也有广泛应用，可直观展示角动量守恒、陀螺进动性、定轴性等力学原理，帮助学习者快速理解惯性器件的工作逻辑，相比平面的原理示意图，三维结构能清晰展现各层框架的运动关系，以及转动自由度的解耦方式。
